Факультет____вХиМ_____ группа_____вмм - 1 - 1________ исходные данные:

1. Объект (процесс) контроля и измерений: процесс управления водораспределением на открытой оросительно-обводнительной системе

2. Нормативные документы и требования по проектированию, строительству и эксплуатации объекта.

3. Нормативные документы и требования Государственной системы обеспечения единства измерений (ГСИ) в РФ.

4. Нормативные документы и требования по организации и проведению измерений на объектах природообустройства и водопользования.

Задание:

1. Разработать исходные данные и техническое задание на метрологическое обеспечение объекта (процесса).

2. Разработать схему оснащения объекта (процесса) средствами контроля и измерений.

3. Произвести поиск и оснащение объекта (процесса) средствами измерений.

ТРЕБОВАНИЯ К ВЫПОЛНЕНИЮ РАБОТЫ

1. Объект измерений определяется в соответствии с утвержденной тематикой магистерской работы

2. Пояснительная записка к РГР должна содержать титульный лист, задание, введение, результаты выполнения задания, заключение и список использованных источников.

3. Работа оформляется в виде пояснительной записки объемом 10 -15 страниц формата А4 в соответствии с существующими требованиями к оформлению текстовых и графических документов.

Приложение б

Пример оформления раздела 1

1 Разработка технического задания на метрологическое обеспечение объекта

1.1 Характеристика объекта и его структура

Объектом метрологического обеспечения является процесс управления водораспределением на открытой оросительно-обводнительной системе.

Основное назначение процесса – подача воды водопользователям в нужное время и в необходимом количестве.

Укрупнённая структура объекта представлена на рисунке 1.1.

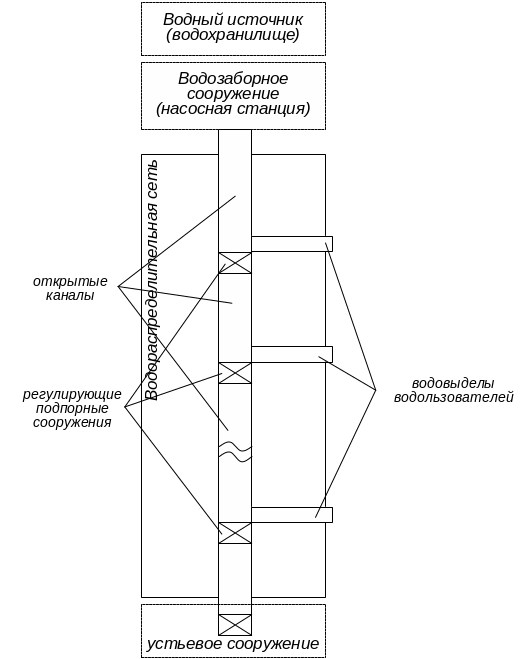

Рисунок 1.1 – Укрупнённая структура объекта метрологического обеспечения

Объект включает в себя:

• водный источник (в виде водохранилища, пруда-накопителя, БСР);

• водозаборное сооружение, подающую воду в систему из водного источника и выполненное в виде насосной станции с несколькими насосными агрегатами;

• распределительную сеть, включающую в себя систему открытых каналов и подпорных регулирующих сооружений, подающих воду в водовыделы водопользователям;

• устьевое сооружение, через которое осуществляется сброс воды из системы или её транзитная подача нижележащим водопользователям.

Процесс управления водораспределением на системе осуществляется следующим образом.

Из водного источника (водохранилища) вода забирается водозаборным сооружением (насосной станцией) и подаётся в открытые распределительные каналы.

Движение воды по каналам регулируется с помощью установленных на них подпорных регулирующих сооружений.

С помощью этих же регулирующих подпорных сооружений в их бьефах регулируются рабочие подпорные уровни воды, обеспечивающие подачу воды в водовыделы водопользователям.

Забор воды водопользователями может осуществляться как в напорном (с использованием насосных станций), так и в безнапорном режиме (с использованием безнапорных водозаборов).

Не использованная (или передаваемая транзитом нижележащим водопотребителям) вода сбрасывается из системы через устьевое сооружение.

По результатам работы системы должны обеспечиваться следующие показатели:

• забор (подача) воды в систему в нужное время и в нужном количестве;

• подача воды водопользователям в соответствии с поданными ими заявками на водоподачу в нужное время и в нужном количестве;

• обеспечение технологического и коммерческого учета воды, забираемой в систему из водного источника;

• обеспечение технологического и коммерческого учета воды, подаваемой в водовыделы водопользователям;

• обеспечение работы каналов, сооружений и оборудования в оптимальных режимах.

• исключение аварийных и нештатных ситуаций, связанных аварийным переполнением или опорожнением, возникновением размывающих или заиляющих скоростей движения воды и т.п.
