Содержание:

Задание 1 2

Задание 2 5

Задание 3 7

Многоразрядные сумматоры с ускоренным переносом. 7

Задание 4 11

Параллельные АЦП. 11

Задание 5 13

Т-триггеры: назначение, свойства, области применения 13

Задание 6 15

Программное обеспечение бортовых цифровых вычислительных машин: виды программного обеспечения, языки программирования, средства разработки и отладки прикладных программ. 15

Список использованных источников: 18

Задание 1

Записать числа А=4, В=13 в двоичном коде и выполнить с ними операции: арифметическое сложение, ИЛИ, И, Искл. ИЛИ.

+4₁₀=100₂

4/2=2 остаток 0

2/2=1 остаток 0

13₁₀=1101₂

13/2=6 остаток 1

6/2=3 остаток 0

3/2=1 остаток 1

Арифметическое сложение:

100₂ + 1101₂ =10001₂

1101 + 100

10001

Операция Или:

1101 0100

1101

Операция И:

1101 0100

0100

Операция исключающие Или:

1101 0100

1001

Задание 2

По заданной логической функции составить таблицу истинности, карту Карно, минимизировать её и преобразовать к виду имеющихся элементов И-НЕ, построить схему:

У= + + + + + +

Составим таблицу истинности по заданной функции Y.

Таблица 1. Таблица истинности

Номер набора	X0	X1	X2	X3	Y
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0	1
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1	1
6	0	1	1	0	1
7	0	1	1	1	1
8	1	0	0	0
9	1	0	0	1
10	1	0	1	0
11	1	0	1	1	1
12	1	1	0	0
13	1	1	0	1
14	1	1	1	0	1
15	1	1	1	1	1

Используя полученную таблицу истинности, составим карту Карно четырех переменных.

Таблица 2. Карта Карно функции четырех переменных

X2X3		00		01		11		10
X0X1	00								1
	01				1		1		1
	11						1		1
	10						1

Образовалось 3 контура. Два контура по два элемента и один контур из четырех элементов.

Для записи структурной формулы в базисе И-НЕ будем использовать закон двойного отрицания ( ) и закон де Моргана ( ).

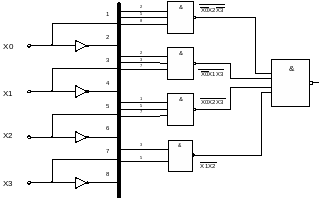

Структурная схема КС в базисе И-НЕ приведена на рисунке 1.

Рисунок 1. Структурная схема КС в базисе И-НЕ
