Оформление отчета
Отчет о работе должен быть составлен индивидуально на стандартных листах бумаги с соблюдением следующих рекомендаций:
-отчет должен быть кратким, без описания хода работы и промежуточных пояснений;
-титульный лист отчета должен содержать: наименование учебного заведения, кафедры, номер и название работы, фамилию и инициалы студента, курс и номер группы, а также фамилию и инициалы преподавателя;
-в начале отчета приводятся наименование и цель работы, номер варианта или домашнего задания, далее - краткие теоретические сведения по теме работы, схемы, алгоритмы и программы в соответствии с заданием и выводы по работе;
-рисунки, схемы и графики вычерчиваются или непосредственно на листах отчета, или на листах миллиметровки и вклеиваются в отчет.
Правила выполнение работы в лаборатории
Процесс решения поставленных задач должен проходить по схеме и состоит из теоретической и практической частей.
Получение задания и изучение теоретического материала по теме.
Анализ задания и разработка алгоритма решения задачи.
Формирование значений управляющих слов для настройки модуля МК в соответствии с вариантом.
Разработка и отладка программы в среде AVR Studio 4. Сохранение программы.
Составление и проверка коммутационной схемы в соответствии с заданием (см. рис. 3.1 и 3.2).
Согласовать схему с преподавателем (в обязательном порядке)
Подготовки стенда к выполнению лабораторной работы
Снять все шлейфы и джампера
Подключить кабель программатора к разъему X10 (SPI-порт) стенда.
Подключить кабель питания к разъему питания.
Запустить на ПК программу PonyProg2000.
Запрограммировать микроконтроллер в среде PonyProg2000.
После прошивки программы, выключить стенд и отключить кабель программирования.
Выключить стенд и демонстрировать работу программы преподавателю
Составление и защита отчета
Принципиальная схема УЛС и расположение элементов на печатной плате приведены на рисунках 3.1 и 3.2
Рис. 3.1. Схема принципиальная электрическая УЛС

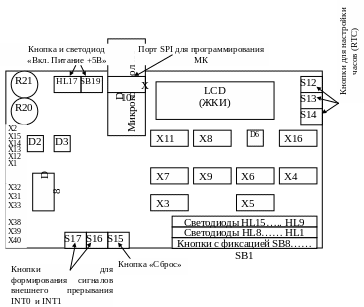

Рис. 3.2. Схема расположения элементов на плате УЛС
Примечания.
Назначение клеммы, элементов, джемперов и разъемов:
Клеммы Х1 и Х15 предназначены для подачи напряжения питания на оптроны.
Клеммы Х12 и Х2 выходы оптопар D2 и D3 соответственно
Клеммы Х13 иХ14 –нулевая шина питания
Клеммы Х31, X32 –выход TxD и вход RxD схемы max232 , а Х33- общая точка
Клеммы Х40, Х39–выход TxD и вход RxD последовательного порта UART микроконтроллера, а Х33 –общая точка
Резисторы переменные сопротивления R20, R21 используются для формирования аналогового напряжения на аналоговых входах МК.
Джемпера S8, S9 устанавливаются при подаче напряжения на аналоговые входы МК; S6, S7 – при использовании оптопар; S4, S5- при работе с последовательным портом UART; S2, S3– при необходимости формирования внешних сигналов запрос прерывания INT 0 и INT1.
Х11- управления ЖКИ. Используются три контакта.
Х8- данные ЖКИ. Используются 8 контактов.
Х16- управления часами. Два контакта для подключения схемы часов DS1303 по интерфейсу IIC к МК, три контакта для подключения кнопок (S12, S13, S14) настройки часов.
Х4, Х6, Х9, Х7 – предназначены для подключения функциональных узлов УЛС к портам A, B, C и D микроконтроллера соответственно.
Х5-предназначен для подключения линейки светодиодной индикации к порту МК.
Х3 -предназначен для подключения кнопок к порту МК.
