3.4.2. Компенсация реактивных нагрузок
Причины, вызывающие необходимость компенсации реактивных нагрузок. Способы снижения потребления реактивной мощности, не требующие компенсирующих устройств. Входная реактивная мощность. Определение необходимой мощности компенсирующих устройств.
Типы компенсирующих устройств: синхронные двигатели, конденсаторные установки, синхронные компенсаторы, статические источники реактивной мощности. Основные свойства и технико-экономические показатели синхронных двигателей как генераторов реактивной мощности. Конденсаторы, их характеристики и свойства. Комплектные конденсаторные установки.
Принципы технико-экономического сравнения различных вариантов компенсирующих устройств и их размещение в системе электроснабжения.

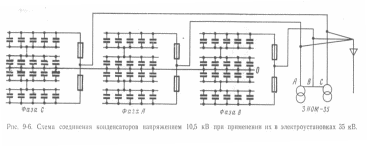

Схемы защиты и конструкции установок конденсаторов; секционирование батарей и автоматическое регулирование их мощности. Разряд конденсаторов.
