Липецкий государственный технический университет
Кафедра автоматизированных систем и управления
Лабораторная работа №5
по сетям ЭВМ и телекоммуникациям
Беспроводные локальные сети
|
|
Студент |
|
|
|
Филатов А.А. Крылов И.М. |
| ||||||||||
|
|
|
|
подпись, дата |
|
фамилия, инициалы |
| ||||||||||
|
|
Группа |
|
АС-09 |
|
|
| ||||||||||
|
|
|
|
|
|
|
| ||||||||||
|
|
Принял |
|
|
|
|
| ||||||||||
|
|
|
|
|
|
Алексеев В.А. |
| ||||||||||
|
|
ученая степень, звание |
|
подпись, дата |
|
фамилия, инициалы |
| ||||||||||
Липецк 2012 г.
1. Цель работы
Изучить технологии беспроводных локальных сетей на примере 802.11 Wi-Fi, архитектуру, топологии сетей Wi-Fi, получить практические навыки настройки беспроводных локальных сетей в различных режимах.
Задание
Изучить средства настройки беспроводных соединений на рабочих станциях под управлением Microsoft Windows и точках доступа сетей 802.11 «Wi-Fi».
Настроить беспроводную ЛВС 802.11 «Wi-Fi» в режимах «точка-точка», «точка доступа», «беспроводная сеть с повторителем», «распределенная беспроводная система». Проверить работоспособность беспроводной сети.
|
№ Варианта |
Компьютер |
Гостевая сеть |
Корп.сеть |
|
1 |
1, 2, 3, 4 |
No Encryption |
WPA |
2. Содержание работы
Таблица 1. Соответствие IP- и MAC-адресов
|
Узел сети |
IP-адрес |
МАС-адрес |
|
ПК-x / БС-х |
192.168.152.x / 172.19.42.х |
xx:xx:xx:xx:xx:xx |
|
ПК-1 |
192.168.152.1 |
00-1C-F0-D3-CD-CF |
|
ПК-2 |
192.168.152.2 |
00-1C-F0-D3-CE-28 |
|
ПК-3 |
192.168.152.3 |
00-1C-F0-D3-CD-34 |
|
ПК-4 |
192.168.152.4 |
00-1C-F0-D3-CD-C5 |
|
БС-1 |
172.19.42.144 |
00-24-73-4A-5B-80 |
|
БС-2 |
172.19.42.145 |
00-1C-C5-97-B0-40 |
2.1. Точка доступа

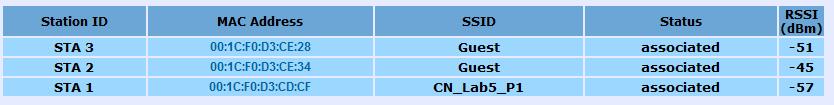

Рис. 2 Скриншот со списком подключенных узлов БС-1
Настройки базовой станции:
|
Country : RUSSIA Firmware Version : AP software 1.6.34 Built on May 10, 2007 |
|
