3. Завдання. Поясніть, чому для зварювання відповідальних конструкцій переважно застосовують джерело постійного струму.
Застосування випрямляча забезпечує стійке горіння електричної дуги. Це дозволяє рівномірно прогрівати метал по всій довжині шва, а також дає можливість контролювати кількість тепла, що надходить в метал при зварюванні за рахунок раніше встановленої полярності дуги на джерелі живлення.
Білет № 4

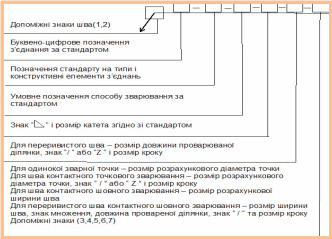

1. Позначення зварних швів на кресленнях.
Незалежно
від виду зварювання видимий шов зварного
з'єднання умовно зображують суцільною
основною лінією, а невидимий - штриховою.
Від зображення шва проводять лінію-виноску, що закінчується односторонньою стрілкою.
Таблиця 1
Допоміжні знаки для умовного позначення зварних швів
Номер знака |
Знак |
Значення допоміжного знака |
Розміщення знака |
|
з лицевого боку |
зі зворотнього боку |
|||
1 |
|
Шов по замкненій лінії |
|
|
2 |
|
Шов виконати на монтажі |
|
|
3 |
|
Випуклість шва зняти |
|
|
4 |
|
Напливи і нерівності шва обробити. |
|
|
5 |
|
Шов переривистий чи точковий, ланцюговий |
|
|
6 |
Z |
Шов переривистий чи точковий, шаховий |
|
|
7 |
|
Шов по незамкненій лінії |
|
|
Z

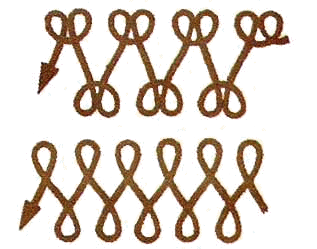

Питання 2. Коливальні рухи електродів (призначення, різновиди).
Коливальні рухи – поперечні коливальні рухи електродом, що здійснюються для отримання валика потрібної ширини.
Назва коливального руху |
Зображення |
Призначення |
Прямі по ломаній лінії (зигзагоподібні) |
|
Застосовують для отримання наплавних валиків у разі зварювання встик без скосу кромок у нижньому положенні та якщо не має ймовірності пропалити деталь.
|
Півмісяцем вперед
|
|
Для cтикових швів із скосом кромок і для кутових швів з катетом менше 6мм, виконуваних в будь-якому положенні електродами діаметром до 4 мм.
|
Півмісяцем назад
|
|
Для зварювання в нижньому положенні, а також для вертикальних і стельових швів з опуклою зовнішньою поверхнею.
|
Трикутником |
|
Для кутових швів з катетом понад 6 мм і стикових швів із скосом кромок у любому просторовому положенні. Дає хороше проварювання кореня шва. |
Трикутником з затримуванням електрода в корені шва
|
|
Для зварювання товстостінних конструкцій з гарантованим проплавленням кореневої дільниці шва. |
Петлеподібні
|
|
Для зварювання товстостінних конструкцій з гарантованим проплавленням кореневої дільниці шва. |
