1. Позиционные элементы.
Подразделяются на следующие виды:
пропорциональные;
апериодические (инерционные) первого порядка;
апериодические (инерционные) второго порядка;
колебательные.
Пропорциональный элемент (усилительный)
Уравнение:
хвых=kхвх, (7.6)
где k – коэффициент усиления.
Передаточная функция
;
;

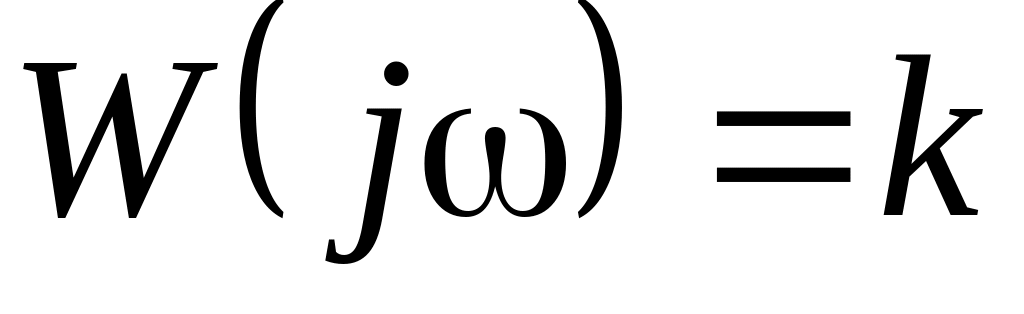

Частотные характеристики
(7.7)
.
(7.8)
Сдвига по фазе нет.
Разгонная характеристика показана на рис. 23. Она строится по уравнению элемента
Рис. 23. Разгонная характеристика
t0 – момент
нанесения возмущения; t
– текущее время
Апериодический (инерционный) элемент первого порядка
Дифференциальное уравнение элемента:
; (7.9)
где k – коэффициент усиления; Т – постоянная времени.
Рис. 24. Разгонная характеристика
Разгонная
характеристика получается из решения
дифференциального уравнения элемента
.
(7.10)
Следовательно, разгонная характеристика элемента представляет собой экспоненту. Постоянная времени Т представляет собой отрезок времени, отсекаемый проекцией касательной, проведенной к кривой разгона в начальной точке при t0. При t= хвых устанавливается на новом значении хвых,уст. Уравнение статики элемента получается из дифференциального уравнения,
,
из которого легко получают коэффициент усиления k по экспериментальным данным.

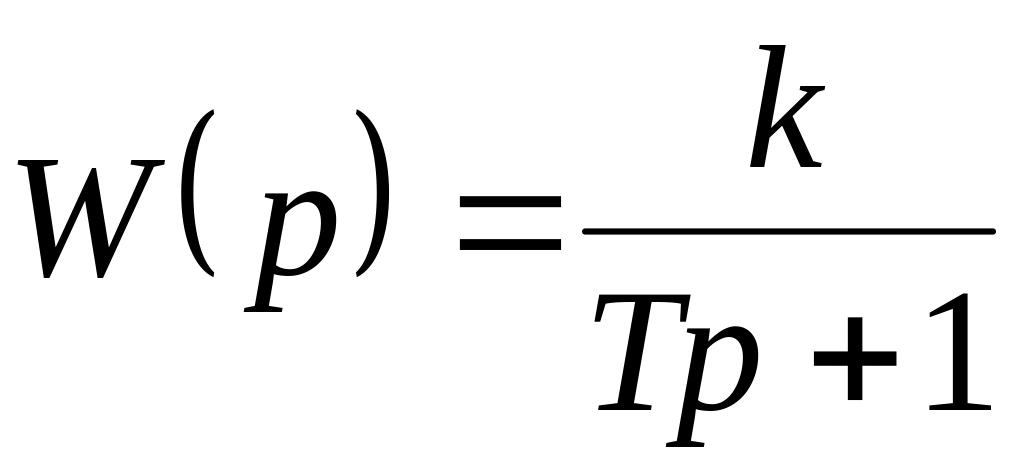

Передаточная функция получается из дифференциального уравнения
.
(7.11)
Частотная передаточная функция получается заменой оператора р на j
где
;
.

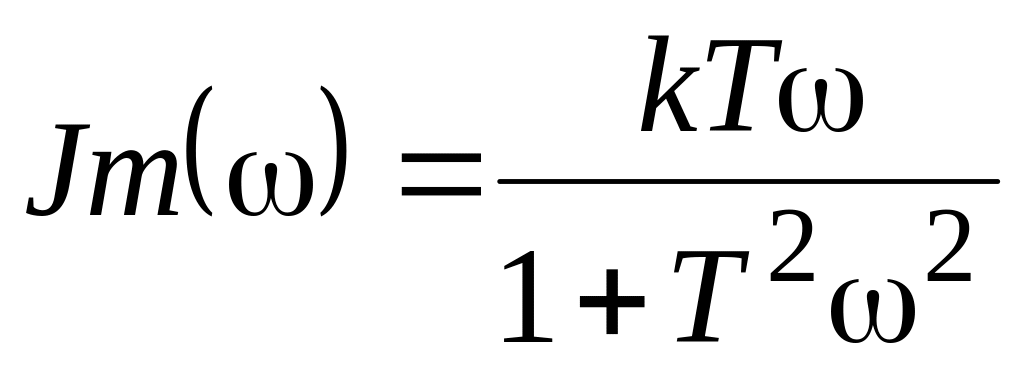

Амплитудно-частотная характеристика
;
(7.12)
.
(7.13)
При частоте , изменяющейся от 0 до А() изменяется от k до 0, а () от 0 до (-/2). Отрицательное значение () означает, что в элементе происходит запаздывание в прохождении сигнала.
Примеры этого элемента:
1) одноемкостные статические объекты (рис. 25а);
2) термопары и термометры сопротивления (рис. 25б);
3) электрическая цепь, содержащая емкость и электрическое сопротивление (рис. 25в).
|
|
|
||
а) |
б) |
в) |
||
Рис. 25. Примеры инерционных элементов первого порядка:
а – одноемкостный статический объект регулирования уровня воды; б – термопара;
в – электрическая цепочка сопротивление R – емкость C
Апериодический (инерционный) элемент второго порядка
Дифференциальное уравнение элемента:
.
(7.14)
При определенном соотношении коэффициентов Т1 и Т2 получим апериодический элемент второго порядка. Корни уравнения – действительные числа. Операторный вид уравнения:
.

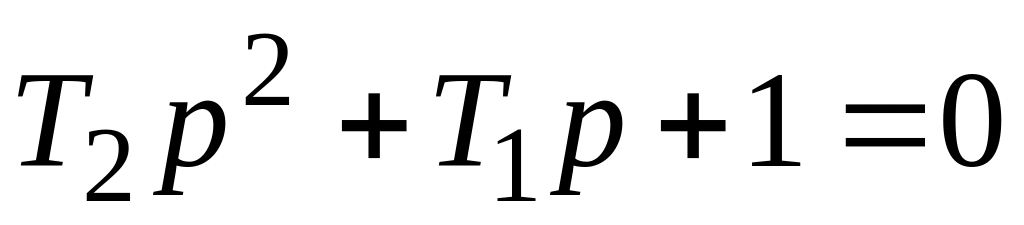

Характеристическое уравнение
.
(7.15)
Его корни получаются из решения этого квадратного алгебраического уравнения
,
где р1,2

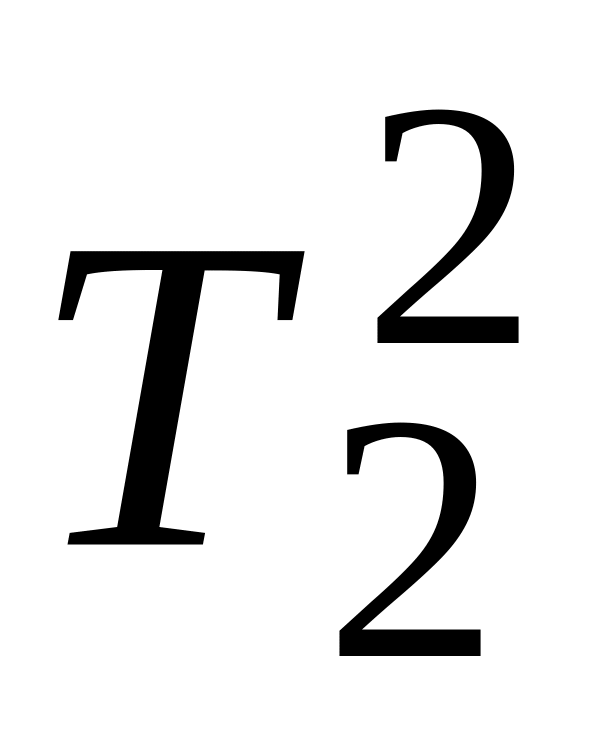

– действительный числа при соотношении
Т1>2Т2.
Это условие соотношения коэффициентов,
при котором корни уравнения (6.38) являются
действительными числами. .
Разгонная характеристика элемента
Рис. 26. Разгонная характеристика
инерционного элемента второго порядка
При замене этого элемента на апериодический элемент 1го порядка, в точке перегиба кривой разгона проводят касательную, ограниченную начальным значением хвых,0 и его конечным значением хвых,уст. Подкасательная (проекция касательной на ось времени) численно равна постоянной времени Т. Промежуток времени от t0 до начал отсчета постоянной времени Т называют переходным запаздыванием п.
Передаточная функция элемента получается из уравнения, записанного в операторном виде
.
(7.16)
Полином по р в знаменателе может быть разложен на множители. Тогда
;
(7.17)
где Т3
и Т4
– новые постоянные времени. Связь
постоянных времени
и Т1
с Т3
и Т4
получается раскрытием скобок в
знаменателе передаточной функции
;
.
Тогда передаточную функцию апериодического элемента 2-го порядка можно представить в виде
.
(7.18)
То есть, этот элемент может быть представлен последовательным соединением двух апериодических элементов 1-го порядка с постоянными времени Т3 и Т4 и коэффициента усиления k и 1.
Такое представление упрощает получение частотных характеристик апериодического элемента 2-го порядка
;
.

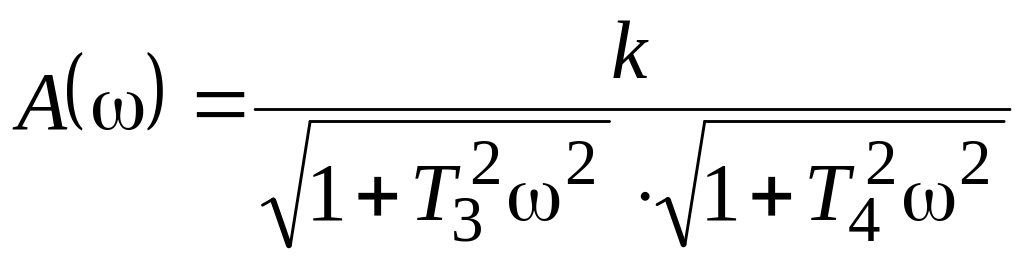

Следовательно, АЧХ будет
,
(7.19)

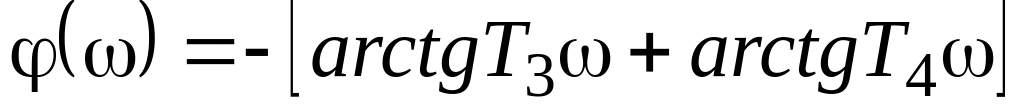

а ФЧХ –
.
(7.20)
;
;
;
(7.21)
;
;
.
(7.22)
Этот метод позволяет легко определить АЧХ и ФЧХ сложных элементов, которые могут быть представлены последовательным соединением простейших элементов.
Колебательные элементы
Уравнение элемента
.
Корни этого уравнения – комплексные числа. Соотношения между постоянными времени Т1 и Т2 следует из решения характеристического уравнения
.
При Т1 < 2Т2 имеем комплексные корни
.
(7.23)
Из этого следует, что процесс изменения хвых во времени будет колебательным
Разгонная характеристика
Рис. 27. Разгонная характеристика
колебательного элемента
Примером колебательных элементов могут служить пневматические, гидравлические и электрические демпферы (гасители колебаний). На рис. 28 показана электрическая цепочка, состоящая из индуктивности L, сопротивления R и емкости С.
Рис. 28. Пример колебательного элемента
