2.Трансформаторы
2.1.Явления, связанные с образованием магнитного поля трансформатора на холостом ходу
Магнитное поле трансформатора в основном сосредоточено в стальном сердечнике. Процесс намагничивания сердечника сопровождается такими явлениями, как насыщение, гистерезис и вихревые токи. Эти явления могут оказывать заметное влияние на работу трансформатора, поэтому их необходимо учитывать при описании рабочих процессов в трансформаторе.
2.1.1.Однофазный трансформатор
,
а вторичная обмотка разомкнута. Под
действием приложенного напряжения по
первичной обмотке потечет ток
.
Этот ток называют током
намагничивания, так как
он создает в трансформаторе магнитный
поток Ф.
Магнитный поток наведет в обмотках
трансформатора ЭДС
и
.
Применяя к первичной обмотке трансформатора второй закон Кирхгофа, получим
. (2.1)
Из уравнения (2.1)
следует, что при малом активном
сопротивлении
первичной обмотки трансформатора
напряжение сети
практически уравновешивается ЭДС
:
.
(2.2)
Отсюда получаем выражение для потока:
,
(2.3)
т.
е. при синусоидальном напряжении
поток тоже имеет синусоидальный характер
изменения во времени, но отстает по фазе
на 90.
Амплитуда потока
не зависит от свойств стали, а определяется
амплитудой приложенного напряжения,
частотой сети и числом витков. С другой
стороны, поток Ф
является нелинейной функцией тока
намагничивания
,
.

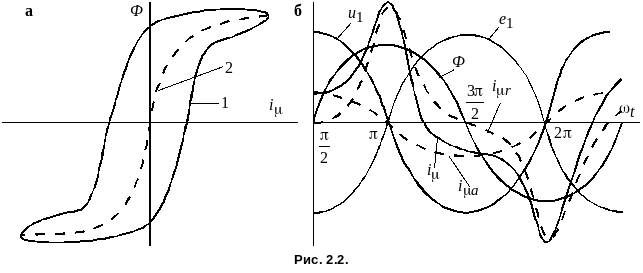

Зависимость
подобна кривой намагничивания
и изображается петлей, близкой к
гистерезисной, но с несколько закругленными
углами из-за влияния вихревых токов
(рис. 2.2, а).
.
Активная составляющая
имеет синусоидальный характер, находится
в противофазе с ЭДС
и определяет потери в стали,
.
является несинусоидальной, опережает
ЭДС
на 90
и определяет магнитный поток в
трансформаторе по основной магнитной
характеристике трансформатора (пунктирная
кривая на рис. 2.2, а).
Кривая
содержит весь спектр нечетных гармоник
(рис. 2.2, б).
Первая гармоника частоты сети называется
основной,
а остальные - высшими.
Из высших гармоник наиболее сильно
выражена третья гармоника. Она может
достигать 30% и более от основной.
2.1.2.Трехфазный трансформатор
Пусть на холостом ходу к сети с синусоидальным напряжением подключена первичная обмотка, соединенная треугольником, а вторичная обмотка, соединенная в звезду, разомкнута (рис. 2.3). Фазные напряжения первичной обмотки синусоидальны. Поэтому потоки каждой фазы также будут синусоидальными, а реактивные составляющие тока намагничивания будут содержать высшие нечетные гармоники.
Гармоники, кратные
трем
,
совпадают по фазе. Поэтому в линейных
проводах они будут отсутствовать,
замыкаясь внутри треугольника.

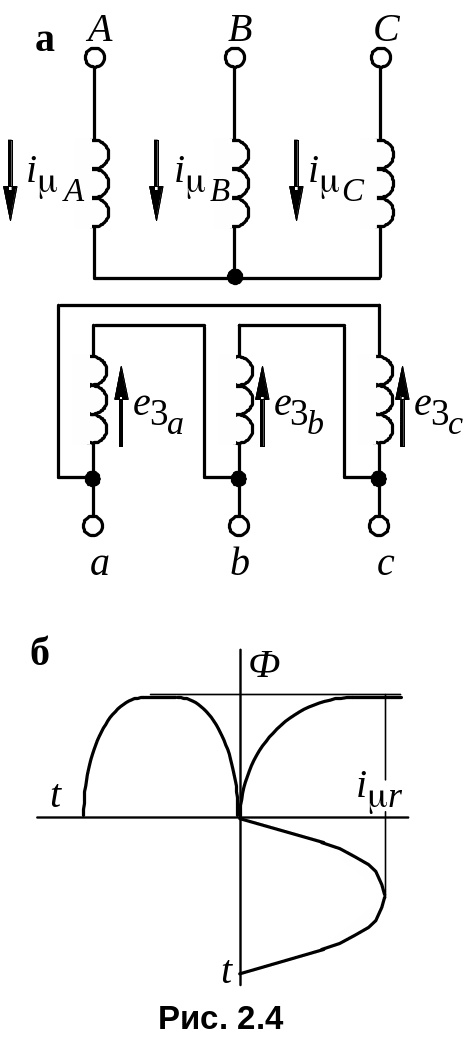

Если трансформатор питать со стороны обмотки, включенной в звезду (рис. 2.4, а), то гармоники, кратные трем, в фазных проводниках будут отсутствовать в силу условия
.
При отсутствии наиболее значимых третьих гармоник реактивные составляющие тока намагничивания можно полагать синусоидальными. Тогда, согласно рис. 2.4, б, высшие гармоники появятся в фазных потоках:
Третьи гармоники
потока
всех трех фаз первичной обмотки совпадают
по фазе и будут индуцировать во вторичной
обмотке три равные по величине и
совпадающие по фазе ЭДС
,
и
.
Складываясь в контуре треугольника,
эти ЭДС создадут ток
.
Ток
создает свое магнитное поле
,
направленное навстречу полю первичной
обмотки, и поток
будет почти полностью скомпенсирован.
Поэтому результирующие потоки фаз и
соответствующие ЭДС будут практически
синусоидальны. Это обстоятельство
является существенным преимуществом
трехфазных трансформаторов, у которых
одна из обмоток соединена в треугольник.
Конструкция магнитопровода в этом
случае не оказывает влияния на форму
потоков и токов намагничивания.
При соединении обеих обмоток трансформатора в звезду гармонические составляющие токов намагничивания, кратные трем, существовать не могут ни в одной из обмоток. Следовательно, они появятся в потоках и вызовут искажения фазных ЭДС:
Величина гармоник
фазных ЭДС может быть значительной, так
как их амплитуда пропорциональна порядку
гармоники. Однако в линейных ЭДС
гармоники, кратные трем, будут
отсутствовать. Величина потока третьей
гармонической составляющей будет
зависеть от конструкции магнитопровода.
В групповой конструкции (рис. 1.7, а)
поток третьей гармоники замыкается
полностью по стальному сердечнику и
может достигать больших значений. В
трехстержневом магнитопроводе (рис.
1.7, б)
потоки
полностью по сердечнику замыкаться не
могут в силу условия
.
Поэтому поток третьей гармоники замыкается по путям рассеяния. Ввиду большого магнитного сопротивления по этим путям поток получается небольшим, но тем не менее он вызывает потери на вихревые токи в стенках бака и крепежных деталях, что снижает КПД увеличивает нагрев трансформатора. В связи с этим соединение обеих обмоток трансформатора в звезду для мощных трансформаторов, как правило, не применяется.
