Практическая работа №2.

Тема: Составление и расчет схемы электрического освещения.

Цель: Разработать и рассчитать схему электрического освещения.

Материальное обеспечение:

1. Инструкция к практической работе.

2. Схема электрическая принципиальная.

3. Конспект лекций по дисциплине «Электрическое и электромеханическое оборудование».

4. Справочное пособие по электрооборудованию и электроснабжению. Шеховцов В.П.

Теоретическая часть: В осветительных установках производственных и гражданских зданий широкое применение нашли светильники с люминесцентными лампами низкого давления с пускорегулирующей аппаратурой, предназначенной для зажигания лампы и поддержания рабочего режима.

Рациональное освещение повышает производительность труда, снижает утомляемость человека и повышает безопасность работы. При этом важное значение имеет правильный выбор системы освещения, типа светильников, правильное направление светового потока, устранение теней и блесков, а также правильная эксплуатация осветительной установки.

Основными величинами в светотехники являются: световой поток (F), сила света (I), яркость (B), освещенность (E) и светность (R).

В осветительных установках применяются следующие системы освещения:

1. Общее освещение, служащее для освещения всей площади помещения или части его как с одинаковой (при равномерной освещенности), так и с различной освещенностью (при общем локализованном освещении);

2. Комбинированное освещение, представляющее собой совокупность общего и местного освещения. Комбинированное освещение наиболее экономично и позволяет создать лучшие условия для работы.

3. Местное освещение, является переносное освещение, которое применяется для временного увеличение освещенности рабочих мест, а также при осмотрах и ремонте электрооборудования.

В осветительных установках различают два вида освещения:

1. Рабочее, необходимое для обеспечения условий видимости при нормальной работе осветительной сети;

2. Аварийное, обеспечивающее необходимые условия видимости, достаточные для безопасного выхода людей из помещения при повреждении рабочего освещения.

Задание к работе: Ознакомиться со схемой электрической принципиальной 2х лампового люминесцентного светильника (рис.1,), указать все элементы, входящие в состав электрической схемы 2-лампового светильника.

На основании исходных данных, опираясь на принципиальную схему подключения щита освещения (рис.2).

Рассчитать и выбрать автоматические выключатели для группы светильников и розеток , выбрать вводной автоматический выключатель, марку и сечения провода.

Указать все элементы, входящие в состав схемы подключения щита освещения.

Порядок выполнения работы:

1. Изучить инструкцию к практической работе.

2. Рассчитать и выбрать аппараты защиты, марку и сечения провода.

3. Сделать вывод.

Содержание отчета:

1. Тема.

2. Цель.

3. Материальное обеспечение.

4. Расчетная часть.

5. Вывод.

Вопросы для самоконтроля:

1. Какие системы освещения применяются в осветительных установках?

2. Для чего предназначено аварийное освещение?

3. Какие величины в светотехнике являются основными?

Таблица 3 - Исходные данные

Исходные расходные параметры	№ варианта
	1	2	3	4	5	6	7	8	9	10
Мощность группы светильников XL, [кВт]	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5	3,5
Мощность группы розеток HL, [кВт]	6,5	6,0	6,5	6,0	6,5	6,0	6,5	6,0	6,5	6,0
Общая мощность групп, [кВт]	10	9,5	10	9,5	10	9,5	10	9,5	10	9,5

Расчетные формулы для выполнения работы:

1. Рассчитываем номинальный ток потребителя XL и HL [A]:

2. Рассчитываем общий ток потребителя [A]:

3. По справочнику выбираем марку и сечение провода с резиновой и ПВХ изоляцией и заполняем таблицу:

Марка провода	Материал жилы	Максимально допустимая нагрузка на провод I, A	Сечение S,мм2
Для группы светильников XL
Для группы розеток HL
Для групп XL и HL

4. На основании полученных данных по справочнику выбираем, марку автоматических выключателей и заполняем таблицу:

Марка автоматического выключателя	Iн.р. [А]	Кратность уставки		Iоткл кА
		Ку (ТР)	Ку (ЭМР)
Для группы светильников XL
Для группы розеток HL
Для групп XL и HL

Примечание: для выбора аппаратов защиты в силовых сетях НН необходимо воспользоваться расчетными зависимостями:

Аппараты защиты	Линия без ЭД	Линия с одним ЭД	Линия с группой ЭД
1	2	3	4
Автоматы с комбинированным расцепителем
Предохранитель с плавкой вставкой

где:

I_М – максимальный расчетный ток в линии, А;

I₀ – ток отсечки, А;

I_ПУСК – ток пусковой ЭД, А, I_ПУСК=К_П∙I_Н.Д;

К_П – кратность пускового тока, при отсутствии данных принимается К_П(АД)=6,5;

I_ПИК – пиковый ток, А. Это наибольший ток, возникающий в линии, длительностью 1…2 с;

I_ПИК = I_{ПУСК.НБ} + I_М.ГР – I_Н.НБ ∙ К_И (в группе более 5 ЭД);

I_ПИК = I_{ПУСК.НБ} + I_М.ГР – I_Н.НБ (в группе до 5 ЭД включительно);

I_М.ГР – максимальный расчетный ток в группе, А;

I_{ПУСК.НБ}, I_Н.НБ – пусковой и номинальный токи наибольшего по мощности ЭД в группе, А;

α – коэффициент, учитывающий условия пуска, принимается: α = 1,6…2 (при тяжелом пуске, длительность > 2,5 с), α = 2,5 (при легком пуске, длительность ≤ 2 с).

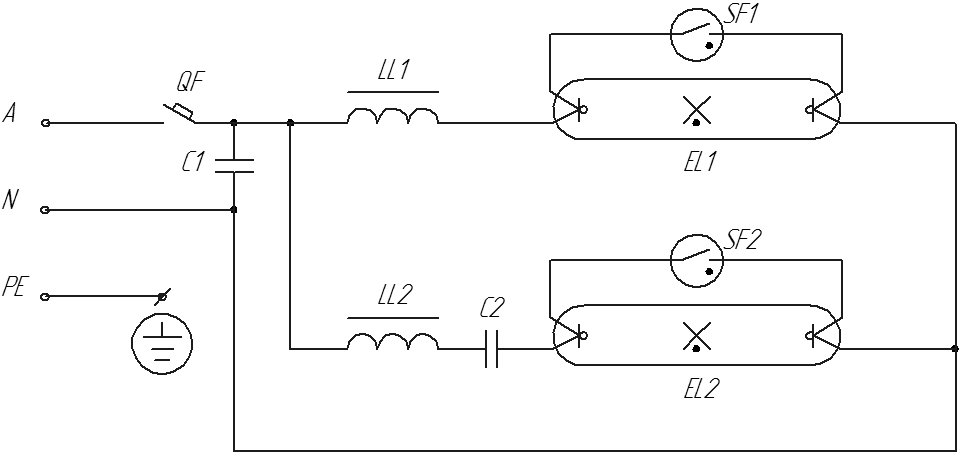

Рисунок 1– Схема электрическая принципиальная 2-лампового компенсированного светильника

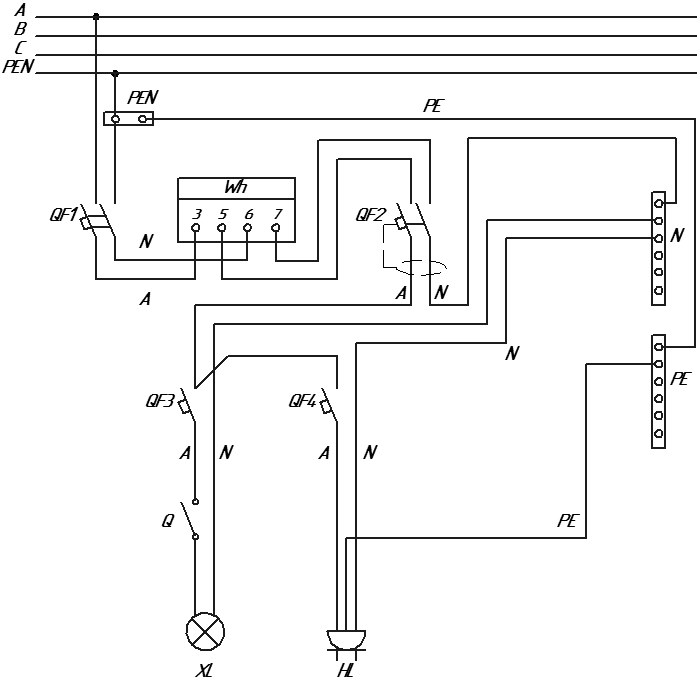

Рисунок 2– Принципиальная схема подключения щита освещения система TN – C
