РЗ-БМО-6 ТАС БӨЛГІШ
МАШИНАСЫ
МЕН А1-БЗК-9 КОНЦЕНТРАТОРЫ
Амантай Гүлманат ТПП 321
Тас бөлгіш машина Р3-БКТ:1–винт; 2 – реттегіш винт; 3 – реттегіш диск; 4 – терезе; 5 – аспирациялық құбыр; 6 – аспирациялық түтік;
7, 24, 34 – кронштейндер; 8 – жапқыш; 9 – ауа реттегіштің өсі; 10 – тұтқа; 11 – манометр; 12 – стойка; 13 – қоректендіргіш; 14 – қабылдағыш түтік; 15 – корпус; 16 – қақпақ; 17 – тұтқа; 18 – фиксатор; 19 – тербелмелі стол рамасы; 20 – серіппе-амортизатор; 21 – станина тұғырығы; 22 – тербелісті
реттегіш; 23 – станина; 25 – сайлент-блок; 26 – рым-болт; 27 – құбыр; 28 – тұтқа;
29,32 – рукавтар; 30 – минералдық қоспаларға арналған түтік; 31 – воронка; 33 – тербелткіш; 35 – қоректендіргіш серіппесі.
РЗ-БМО-6 ТАС БӨЛГІШ МАШИНАСЫНЫҢ КӨРІНІСІ
№ |
Көрсеткіштер |
РЗ-БКТ-100 |
1 |
Өнімділігі, т/сағ |
6,6...9 |
2 |
Тиімділігі, % |
98...99 |
3 |
Електің бет ауданы, м2 |
1,0 |
4 |
Деканың көлбеу бұрышы, град |
5...10 |
5 |
Дека тербелісі: |
960 |
|
Жиілігі, мин-1 |
2...5 |
6 |
Амплитуда, мм |
4800 |
7 |
Ауа шығыны, м3/сағ |
750 |
8 |
Электр қуаты, кВт |
0,3 |
9 |
Ауқымды өлшемдері, мм |
1700*1410*1960 |
|
|
1750*1420*1530 |
10 |
Салмағы, кг |
500...275 |

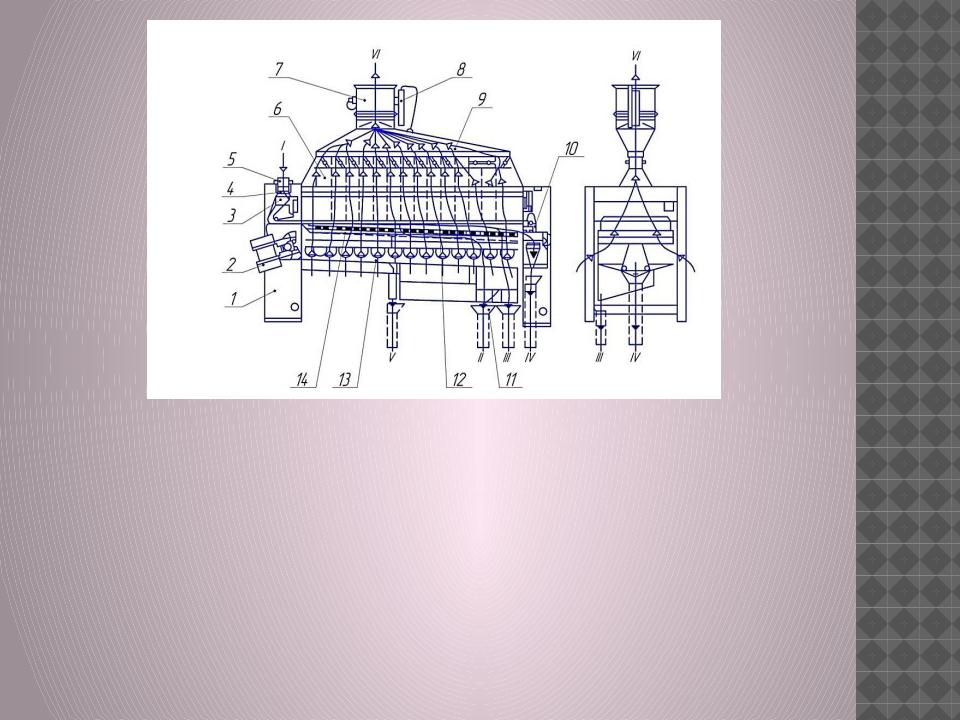

А1-БЗК-9 КОНЦЕНТРАТОРЫНЫҢ ЖАЛПЫ КӨРІНІСІ:1 – ТҰҒЫР; 2 – МОТОР-ВИБРАТОР; 3 –ҚАБЫЛДАУ ҚОНДЫРҒЫСЫ;
4 – ҚҰБЫР ЖЕҢІ; 5 – ҚАБЫЛДАУ ҚҰБЫРЫ; 6 – АСПИРАЦИЯЛЫҚ КАМЕРА; 7 – ҚҰБЫР; 8 – МАНОМЕТР;
9 – ЖАЛҒАСТЫРҒЫШ ТЕТІК; 10 – ТҰТҚА; 11 – РЕТТЕУ КЛАПАНЫ; 12, 14 –СИТАЛЫ ЖАҚТАУЛАР; 13 – СИТАЛЫ КОРПУС; I – БАСТАПҚЫ АСТЫҚ; II – АУЫР ФРАКЦИЯ; III – АРАЛАС ФРАКЦИЯ; IV – ЖЕҢІЛ ФРАКЦИЯ; V – АСТЫҚ ҚОСПАЛАРЫ; VI – АУА;
А1-БЗК-9
1-ҚАБЫЛДАУШЫ ҚҰРЫЛҒЫ; 2 БІРІНШІ ЕЛЕКТІ ЖАҚТАУ; 3-ЕЛЕКТІ КОРПУС; 4-ЕКІНШІТ ЕЛЕКТІ ЖАҚТАУ; 5-КЛАПАН; І-БАСТАПҚЫ АСТЫҚ; ІІ-АУА; ІІІ-ҚИЫН ФРАКЦИЯ; ІҮ-ЖЕҢІЛ ФРАКЦИЯ; Ү –АРАЛАС ФРАКЦИЯ; ҮІ-АСТЫҚ ҚОСПАЛАРЫ
