4. Обоснование мероприятий по повышению статической устойчивости системы
1) Основным соотношением для анализа устойчивости служит электромагнитная мощность
,
из которого следует, что, влияя на сопротивление связи – х, можно увеличить запас устойчивости.
2) Сопротивление связи может быть уменьшено с помощью включения в рассечку линии устройств продольной компенсацией (УПК), при этом сопротивления связи сокращается на величину емкостного сопротивления:
3) Если учитывать влияние АРВ, то можно считать, что напряжение на выходе генератора не изменяется.
4) Увеличим запас устойчивости на 20% и получим новые параметры схемы:
5) Новое значение мощности определяется соотношением:
Проверка была прошла успешно.
6) Находим сопротивление УПК и емкость, учитывая, что УПК находится в IV ступени:
7) Учитывая, что УПК находится в четвертой ступени, переходим к именованным единицам и получаем:
8) Далее построим угловую характеристику для исходного режима и режима с повышенной устойчивостью.

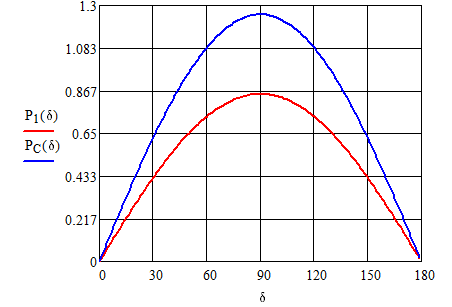

Рисунок 39 – Угловая характеристика мощностей P1 и РС
Вывод из данного пункта:
К мероприятиям по повышению статической устойчивости системы можно отнести установку устройств продольной компенсации. Недостатком таких устройств является низкое быстродействие.
Заключение
При выполнении курсовой работы по дисциплине «Электромеханические переходные процессы в электрических сетях» были приобретены навыки практических расчётов статической и динамической устойчивости систем и узлов нагрузки.
В ходе выполнения данной курсовой работы были рассмотрены переходные процессы в системе. По расчетам видно, что система более устойчива при применении АРВ СД, чем АРВ ПД. Были сформированы базовые знания о физике электромеханических переходных процессов в современных автоматически регулируемых электроэнергетических системах.
Рассмотрено поведение системы при коротком замыкании. Рассчитан предельный угол. Изучено поведение системы в аварийной ситуации. Проанализирован динамический переход.
В четвертом и заключительном пункте курсового проектирования были проведены мероприятия по повышению статической устойчивости за счет изменения сопротивления путем введения устройства продольной компенсации (повышением на 30%).
