2. Расчет предельного угла и времени отключения короткого замыкания для одномашинной системы

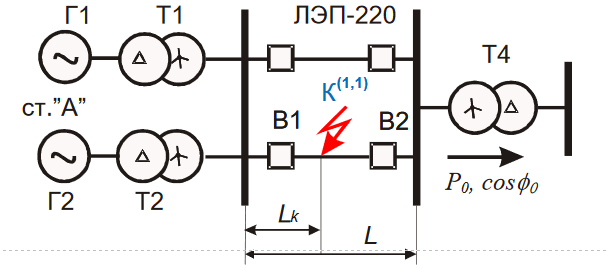

Рисунок 8 – Схема исследуемой энергосистемы
1) Для начала рисуем схемы замещения для трех режимов:
Рисунок 9 – Схема замещения для нормального режима
Рисунок 10 – Схема замещения для аварийного режима
Рисунок 11 – Схема замещения для послеаварийного режима
2.1. Расчет характеристики электромагнитной мощности нормального режима
В нормальном режиме генераторы станции «А» работают на шины неизменного напряжения и частоты (U const, const), передавая активную мощность P10 через Т1, Т2, двухцепную ЛЭП и Т4.
1) Данные заимствуем из первого раздела:
2) Рисуем результирующую схему замещения:
Рисунок 12 – Результирующая схема замещения
3) Далее строится угловая характеристика:
Рисунок 13 – Характеристика системы в нормальном режиме
2.2. Расчет характеристики электромагнитной мощности послеаварийного режима
Послеаварийному режиму соответствует отключение поврежденной цепи ЛЭП, поэтому схема замещения получается аналогичной схеме нормального режима, с тем отличием, что сопротивление ЛЭП будет в два раза больше.
1) Находим сопротивление схемы для послеаварийного режима:
Рисунок 14 – Характеристика системы в послеаварийном режиме
2.3. Расчет характеристики электромагнитной мощности аварийного режима
Рассчитываем схему замещения для аварийного режима
Для построения характеристики электромагнитной мощности генератора в аварийном режиме необходимо рассчитать сопротивление связи.
1) Находим сопротивления участков линии с коротким замыканием.
В соответствии с вариантом имеем s=0,7:
2) Преобразуем «треугольник» в «звезду» и заметим, что знаменатель при преобразованиях сопротивлений в «звезду» одинаков для всех трех сопротивлений и равен
В схеме нам не известно сопротивление поперченного шунта .
Чтобы найти сопротивление поперечного шунта необходимо определить сопротивления обратной и нулевой последовательности.

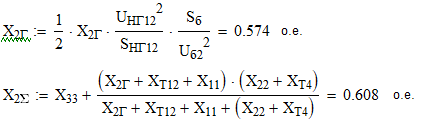

3) Находим сопротивление обратной последовательности.
Из исходных данных берем сопротивление обратной последовательности:

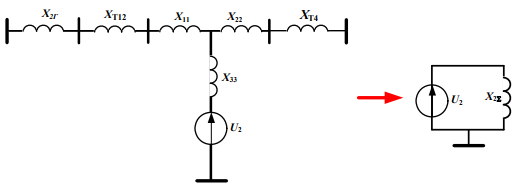

Рисунок 15 – Схема замещения обратной последовательности
так как два генератора станции А параллельно соединены.
5) Находим сопротивление нулевой последовательности.
Преобразуем в «треугольник» в «звезду» и заметим, что знаменатель при преобразованиях сопротивлений в «звезду» одинаков для всех трех сопротивлений и равен
Рисунок 16 – Схема замещения нулевой последовательности
6) Находим сопротивление поперечного шунта
7) Наконец находим эквивалентную схему для аварийного режима
8) Строим угловую характеристику активной мощности для аварийного режима:
Рисунок 17 – Угловые характеристики в трех режимах
2.4. Расчет предельного угла и времени отключения кз

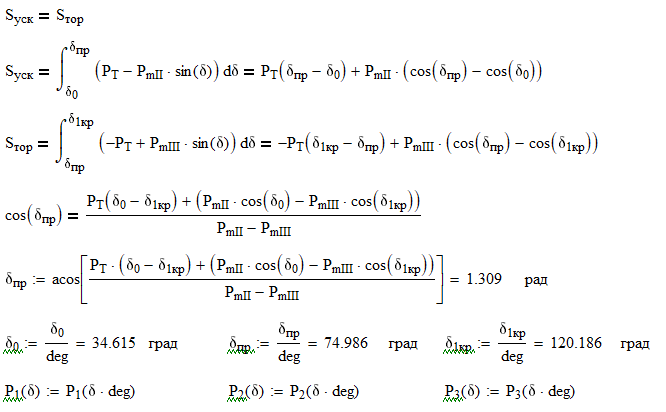

1) Для нахождения угла переключения будем использовать критерий устойчивости:

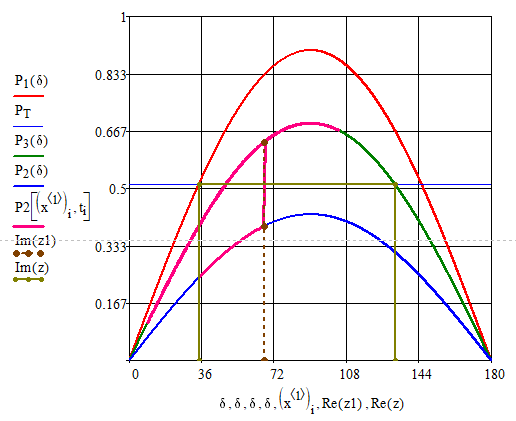

Рисунок 18 – Угловая характеристика с указанием площадок
ускорения и торможения
2) Дополнительные расчеты для построения фазового портрета и сепаратриссы:
Рисунок 19 – Графики активной мощности
3) Сепаратрисса будет находиcться так:
Рисунок 20 – График фазового портрета
Рисунок 21 – График изменения угла во времени
Рисунок 22 – График изменения скорости во времени
В данном пункте были построены зависимости электромагнитной мощности одномашинной системы для трех режимов: нормальный, аварийный и послеаварийный (рисунок 18). Исходя из полученной характеристики (рисунок 21) можно сделать вывод, что режим устойчив, так как угол не превышает критического значения. На рисунках 20-22 показаны зависимости скорости и колебаний угла от времени. Возникновение относительной скорости вращения приводит к увеличению угла. При этом мощность генератора начинает возрастать. При дальнейшем увеличении угла мощность генератора уже превышает мощность турбины, и избыточный момент изменяет свой знак. Он начинает тормозить агрегат. Относительная скорость вращения теперь уменьшается. Далее процесс не останавливается, так как вследствие неравенства мощностей турбины и генератора на вал агрегата существует избыточный момент тормозящего характера, под влиянием которого частота вращения продолжает уменьшаться и относительная скорость становится отрицательной. Угол δ начинает уменьшаться, и рабочая точка, характеризующая процесс на характеристике мощности, перемещается в обратном направлении. Такой режим является устойчивым.
