Тема 1.1. Методы проецирования

Вавилонский чертёж на глиняной плитке (2500 лет до н.э.)

Центральная проекция

Параллельное косоугольное Параллельное прямоугольное

проецирование проецирование

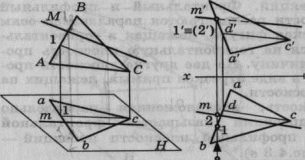

Проекция модели

Карандаши чертёжные

От 7Т до 2Т – твёрдые;

Т, ТМ, М – промежуточные;

от 2М до 6М – мягкие.

Твёрдость и мягкость зарубежных карандашей обозначены латинскими буквами:

от 9Н до 2Н – твёрдые;

Н, НВ, В – промежуточные;

от 2В до 6В – мягкие;

среднюю твёрдость иногда маркируют буквой F.

Получили распространение цанговые карандаши.

Формы заточки карандашей

Чертёжная бумага

Требования к чертёжной бумаге устанавливает ГОСТ 597-73. Чертёжная бумага марки В (высшая) является наилучшей, но более распространена бумага марки О (обыкновенная).

Линейки и треугольники

Линейка чертёжная длиной 250 или 300 мм с миллиметровой шкалой предназначена для проведения прямых линий и простейших измерений. Для построений используются треугольники с углами 45^о и 60^о.

Готовальни

Готовальня – это набор чертёжных инструментов в специальном футляре.

Номер готовальни соответствует числу инструментов в наборе. Рекомендуется использовать готовальни № 13 или № 14.

Набор чертёжных инструментов:

два рейсфедера линейных (а); циркуль с карандашной и рейсфедерной вставками (б); удлинитель для циркуля (в); кронциркуль с карандашной и рейсфедерной вставками ( г); разметочные циркули (д, е); запасная ручка рейсфедера ( ж); отвёртка с футляром для запасных графитовых стержней и игл (и); центрик (к).

При обводке тушью используют полуавтоматические рейсфедеры, состоящие из пера 1 и пустотелой ручки 2 (з), которые заполняют тушью из специального баллончика (л). Баллончик имеет корпус 1, нижнюю пробку для заливки туши 3 и верхнюю пробку 1 для заполнения рейсфедера.

Стирка
