4. Учебные цели занятия

В результате практического освоения посадочной аэродромной радиостанции ПАР-10 студенты должны:

изучить функциональную схему, конструкцию, органы управления ПАР-10;

уметь выполнять включение и проверку работоспособности ПАР-10.

5. Функциональная схема, конструкция, органы управления и регулировки пар-10

Антенное устройство

Антенна приводного передатчика представляет собой трехлучевое полотно длиной 70 м., подвешенное на 2-х металлических мачтах-опорах высотой 20 м, вертикальное снижение и 16 лучей противовеса длиной по 50 м, расположенные радикально относительно центра на высоте 2-х метров от земли.

Радиостанция может работать на малую антенную сеть, которая состоит из 2-х мачт- опор высотой по 5 метров, на которых подвешено 3-х лучевое Т-образное антенное полотно длиной 55 м.

При работе на малую антенную сеть используется тот же противовес, что и для основной сети.

При работе радиостанции на дальний привод для приводного передатчика П200 должна использоваться 20-метровая Т-образная антенна, а при работе на ближний привод - 5-метровая Т-образная антенна.

Радиопередающее устройство

Основным устройством, определяющим технические характеристики радиостанции, является приводной передатчик (прибор П200).

Передатчик П200 обеспечивает работу на привод с автоматической подачей одно, двух и трехбуквенного опознавательного тонально-модулированного сигнала, закодированного по азбуке Морзе из любых 32 букв русского алфавита и выдаваемого за один цикл дважды.

Цикл следования позывных 15, 30 и 60 с.

Амплитудная модуляция производится от тонального генератора с фиксированными тональными частотами 400+25 Гц и 1020+50 Гц.

Кроме своего основного назначения радиостанция может быть использована в качестве телеграфно-телефонной станции связи, при этом модуляция несущей частоты передатчика осуществляется от микрофона или обеспечивается манипуляция от телеграфного ключа.

Прием информации осуществляется на приемник Р-880М, после отключения излучения приводного передатчика П200.

Приводной передатчик П200 предназначен для:

- формирования высокочастотных сигналов в рабочем диапазоне;

- формирования опознавательных сигналов;

- модуляция несущей частоты;

- усиления по мощности модулирующих радиосигналов и их излучения.

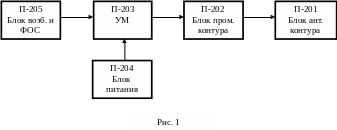

Структурная схема прибора П200 приведена на рис. 1.

В состав прибора П200 входят следующие блоки:

- П201, предназначенный для настройки антенного контура в резонанс в рабочем диапазоне частоты;

- П202, служащий для согласования входного сопротивления антенного контура с выходным сопротивлением усилителя мощности;

- П203, обеспечивающий модуляцию и усиление по мощности радиосигналов;

- П204, используемый для обеспечения электропитанием выходных каскадов и устройств автоматики блока П203;

- П205, предназначенный для формирования высокочастотных сигналов в рабочем диапазоне и формирования опознавательных сигналов.

6. Порядок включения и проверки работоспособности пар-10

Перед включением радиостанции необходимо:

- произвести внешний осмотр радиостанции;

- проверить надежность крепления вводов антенны и противовеса;

- проверить надежность заземления;

- проверить надежность присоединения разъемов и кабелей.

Установить органы управления на аппаратуре в исходное положение.

Порядок включения радиостанции (при питании от внешней сети):

- на щите с автоматической защитой установить ручку силового автомата в положение ВКЛ. При этом загорится сигнальная лампа АВТОМАТ ВКЛЮЧЕН;

- проверить напряжение питания по фазам с помощью вольтметра на распределительном щите П501 и правильность чередования фаз питающего напряжения по сигнальной лампе СЕТЬ ФАЗИРОВАНА на этом же приборе. При правильном чередовании фаз лампа должна гореть;

- включить стабилизатор напряжения, установив переключатель СТАБИЛИЗАТОР на блоке П602 в положение, соответствующее напряжению питающей сети;

- на щите П501 тумблер ЗАДЕРЖКА 80-100 из положения ВКЛЮЧЕНИЕ ПОЛНОЙ МОЩНОСТИ ИЗЛУЧЕНИЯ установить в положение ОТКЛ.;

- нажать кнопку ПЕРЕДАТЧИК I – ВКЛ. на распределительном щите П501. При этом на П200-1 (левый) подается напряжение 3х220 В и включаются вентиляторы в приборе П701, в блоках П202 и П201. На блоке П201 загораются лампы подсвета шкалы настройки и амперметра ТОК АНТЕННЫ. На блоке П204 горит лампа СЕТЬ СФАЗИРОВАНА, на блоке П300 - сигнальная лампа АНТЕННА I КОМПЛЕКТА, на П501 - сигнальная лампа включения напряжения;

- при настройке блока П200 на заданную частоту установить переключатель ВЫБОР ВОЛНЫ на блоке П205, ПОДДИАПАЗОНЫ на блоках П202 и П201 - в положение, соответствующее указанным в табл. 13 Инструкции по эксплуатации;

- переключатель МЕСТН. ОТКЛ.-ДИСТ. на блоке П205 в положение МЕСТНОЕ. При этом на передней панели блока должны загореться лампа ВКЛ. и сигнальная лампа ГОТОВ, в такт набранному сигналу ФОС будет мигать сигнальная лампа КОНТРОЛЬ ФОС;

- проверить наличие питающих напряжений и контроль нормальной работы блока П205 с помощью индикаторного прибора и переключателя КОНТРОЛЬ. При нормальной работе показания прибора должны быть в секторе 20-40 делений влево или вправо от 0.

ПОМНИ! Перед включением тумблера ПИТАНИЕ на блоке П203 ручки потенциометров УРОВЕНЬ МОДУЛЯЦИИ и ГЛУБИНА МОДУЛЯЦИИ должны быть установлены в крайнее левое положение. Во всех случаях настройки и работы прибора П200 изменять их положение СТРОГО ЗАПРЕЩАЕТСЯ!

- отрегулировать уровень возбуждения при выведенном потенциометре ГЛУБИНА МОДУЛЯЦИИ, то есть при наличии модуляции;

- отрегулировать уровень возбуждения при включенном тумблере АРУ;

- установить переключатель ВИДЫ РАБОТЫ на блоке П203 в положение ПРИВОД I;

- тумблер БЛОКИРОВКА КЛЮЧА на блоке П203 установить в положение ВКЛ.;

- тумблер ПИТАНИЕ установить в положение ВКЛ. При этом на бдоке П203 загорится сигнальная лампа ПИТАНИЕ. С блока П203 напряжение +32 В поступает на усилитель мощности. Прибор ТОК НАГРУЗКИ блока П204 будет показывать ток порядка 0,1+0,05 А;

- медленно поворачивая вправо ручку потенциометра УРОВЕНЬ ВОЗБУЖДЕНИЯ на блоке П203, установить ее в такое положение, чтобы ток по прибору ТОК НАГРУЗКИ на блоке П204 был не более 2 А, при этом ручка СВЯЗЬ на блоке П202 должна быть установлена на 90 делений;

- медленным вращением ручки вариометра НАСТРОЙКА промежуточного контура добиться максимального отклонения стрелки прибора РЕЖИМ УСИЛ. МОЩН. на блоке П203. При этом не допускать показания прибора больше 100 мкА. Если ток превышает 100 мкА, то ручкой потенциометра УРОВЕНЬ ВОЗБУЖДЕНИЯ уменьшить напряжение возбуждения;

- установить ручкой вариометра СВЯЗЬ на блоке П202 50^0-60⁰ по шкале настройки. При этом показания прибора РЕЖИМ УСИЛ. МОЩН. уменьшатся.

ПРИМЕЧАНИЕ. Связь промежуточного контура с антенным увеличивается при установки ручки вариометра СВЯЗЬ от 90⁰ до 0⁰, то есть максимальной связи соответствует положение 0⁰, минимальной – 90⁰;

- настроить антенный контур ручкой НАСТРОЙКА ПОДДИАПАЗОНОВ I-Х (НАСТРОЙКА ПОДДИАПАЗОНОВ Х) по минимальному отклонению стрелки прибора РЕЖИМ УСИЛ. МОЩН. на блоке П203;

- медленно вращая ручку УРОВЕНЬ ВОЗБУЖДЕНИЯ на блоке П203 установить такой уровень возбуждения, чтобы ток нагрузки по прибору ТОК НАГРУЗКИ на блоке П204 был не более 10 А. При этом прибор РЕЖИМ УСИЛ. МОЩН. должен показывать ток не более 76 мкА. Если показания прибора будут более 75 мкА при токе нагрузки 10 А, ручкой СВЯЗЬ увеличить связь на 5⁰-10⁰ с последующей подстройкой антенного контура по минимальному отклонению стрелки прибора на блоке П203. Если же показания прибора будут меньше 75 мкА при токе нагрузки 10 А, то ручкой СВЯЗЬ уменьшить связь на 5^0_10⁰ с последующей подстройкой антенного контура.

- установить ручкой УРОВЕНЬ ВОЗБУЖДЕНИЯ на блоке П203 такой уровень возбуждения, чтобы ток нагрузки по прибору на блоке П204 был 20…22 А, при этом прибор РЕЖИМ УСИЛ. МОЩН. на блоке П203 должен показывать 140…150 мкА. Если уровень возбуждения при токе 20-22 А будет больше 140-150 мкА, то необходимо увеличить связь с антенным контуром на 5⁰-10⁰ с последующей подстройкой антенного контура и уменьшить связь при уровне меньше 140-150 мкА;

- уменьшить связь с антенной медленным вращением ручки СВЯЗЬ на блоке П202 так, чтобы режим усиления мощности по прибору блока П203 находился в пределах 180-220 делений. При этом должна загореться лампа НЕИСПРАВНОСТЬ НАГРУЗКИ на П202 и отключиться напряжение +32 В в блоке П204;

- потенциометр УРОВЕНЬ ВОЗБУЖДЕНИЯ на блоке П203 установить в крайнее левое положение;

- нажать кнопку СБРОС на блоке П202 и после включения напряжения +32 В произвести настройку передатчика повторно;

- проверить ток в антенне по прибору ТОК АНТЕННЫ на блоке П201. При правильной настройке прибора П200 ток в антенне должен быть не менее указанного в таблице приложения 13 Инструкции по эксплуатации. В случае превышения тока в антенном контуре более 10 А при видах работ ТЛГ и ПРИВОД 1, уменьшить его регулировкой УРОВЕНЬ ВОЗБУЖДЕНИЯ на блоке П203 до величины 10 А.

Регулировку промежуточного контура (автоматическая подстройка контура) производится в следующей последовательности:

- установить потенциометры УСТ. НУЛЯ и БАЛАНС на блоке П202;

- установить переключатель КОНТРОЛЬ на блоке П202 в положение "0 АПК". При этом стрелка прибора КОНТРОЛЬ может показать значение, отличное от нуля. Если в положении "0 АПК" стрелка прибора будет зашкаливать, то перевести переключатель КОНТРОЛЬ в положение "0 АПК". В обоих положениях потенциометром УСТ. НУЛЯ установить стрелку прибора КОНТРОЛЬ на нуль;

- установить тумблер АПК на блоке П201 в положение ВКЛ., при этом настройка антенного контура и ток в антенне по прибору ТОК АНТЕННЫ блока П201 должен остаться в прежнем положении;

- установить тумблер АПК в положение ВЫКЛ.;

- вращением ручки НАСТРОЙКА поддиапазонов 1-Х блока П201 расстроить антенный контур в направлении против часовой стрелки так, чтобы ток в антенне уменьшился на величину не более 10% от первоначального уровня, уровень возбуждения по прибору РЕЖИМ УСИЛ. МОЩН. на блоке П203 увеличился не более, чем на 30 мкА;

- установить тумблер АПК в положение ВКЛ. Система АПК должна отработать и ток в антенне, настройка антенного контура и уровень возбуждения должны установиться до первоначального значения;

- выключить тумблер АПК и расстроить антенный контур вращением ручки НАСТРОЙКА ПОДДИАПАЗОНОВ 1-Х в направлении по часовой стрелке с уменьшением тока не более 10% от первоначального и увеличения уровня возбуждения не более, чем на 30 мкА;

- включить тумблер АПК;

- уровень возбуждения, настройка антенного контура и величина тока в антенне должны установиться до первоначального значения;

- установить потенциометр УРОВЕНЬ ВОЗБУЖДЕНИЯ в крайнее левое положение;

- прибор П200-1 выключить нажатием кнопки ПЕРЕДАТЧИК 1-ОТКЛ. на щите П501 и установить органы управления и настройки прибора П200 в исходное положение (табл. 2. Инструкция по эксплуатации).

Включение, настройка и проверка работоспособности прибора П200-II производится аналогично прибору П200-1.
