Шарнирная опора

Ш арнир допускает поворот вокруг точки закрепления. Разли­чают два вида шарниров.

Подвижный шарнир. Стержень, закрепленный на шарнире, может поворачивать­ся вокруг шарнира, а точка крепления может перемещаться вдоль направляющей (площадки) (рис. 1.10).

Реакция подвижного шарни­ра направлена перпендикулярно опорной поверхности, т. к. не допускается только перемещение поперек опорной поверхности.

Н еподвижный шарнир. Точка крепления переме­щаться не может. Стержень может свободно поворачи­ваться вокруг оси шарнира. Реакция такой опоры прохо­дит через ось шарнира, но неизвестна по направлению. Её принято изображать в виде двух составляющих: горизонтальной и вертикальной (R_x, Ry) (рис. 1.11).

Защемление или «заделка». Любые перемещения точки крепле­ния невозможны.

Под действием внешних сил в опоре возникают реактивная сила и реак­тивный момент М_R, препятствующий повороту (рис. 1.12).

Реактивную силу принято представ­лять в виде двух составляющих вдоль осей координат

R = R_x + R_y

Примеры решения задач

Последовательность решения задач:

1. Выбрать тело (точку), равновесие которого следует рассматри­вать.

2. Освободить тело (шарнир) от связей и изобразить действую­щие на него активные силы и реакции отброшенных связей. Причем реакции стержней следует направить от шарнира, так как принято предполагать, что стержни растянуты.

3. Выбрать оси координат и составить уравнения равновесия, ис­пользуя условия равновесия системы сходящихся сил на плоскости ∑Xi = 0; ∑Yi = 0. Выбирая оси координат, следует учитывать, что полученные уравнения будут решаться проще, если одну из осей напра­вить перпендикулярно одной из неизвестных сил.

4. Определить реакции стержней из решения указанной системы уравнений.

5. Проверить правильность полученных результатов, решив уравне­ния равновесия относительно заново выбранных координат х и у.

Пример 1. Груз подвешен на стержнях и канатах и находится в равновесии (рис. 1.13). Изобразить систему сил, действующих на шарнир А.

Решение

1. Р еакции стержней направлены вдоль стержней, реакции гибких связей направлены вдоль нитей в сторону натяжения (рис. 1.13, а).

2. Для определения точного направления усилий в стержнях мысленно убираем последовательно стержни 1 и 2. Анализируем воз­можные перемещения точки А.

Неподвижный блок с действующими на него силами не рассмат­риваем.

3. Убираем стержень 1, точка А поднимается и отходит от стены, следовательно, реакция стержня 1 направлена к стене.

4. Убираем стержень 2, точка А поднимается и приближается к стене, следовательно, реакция стержня 2 направлена от стены вниз.

5. Канат тянет вправо.

6. Освобождаемся от связей (рис. 1.13, б).

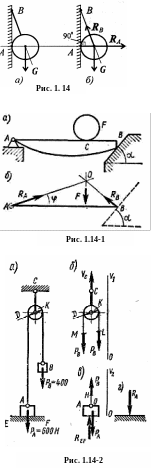

Пример 2. Шар подвешен на нити и опирается на стену (рис. 1.14а). Определить реакции нити и гладкой опоры (стенки).

Решение

1. Реакция нити — вдоль нити к точке В вверх (рис. 1.14, б).

2. Реакция гладкой опоры (стен­ки) — по нормали от поверхности опоры.

Пример 3. Представим, что на горизонтально расположенный брус АБ, собственной массой которого пренебрегаем, действует вертикальная нагрузка F, приложенная в точке С бруса (рис. 1.14-1, а). Левый конец бруса А прикреплен к опоре шарниром, а правый В опира­ется на гладкую наклонную плоскость.

Изобразим брус схематично отрезком АВ, как на рис. 1.14-1, б, и приложим к нему в точке С вертикальную силу F. В точке В со стороны наклонной плоскости к брусу приложена ее реакция R_B, направленная перпендикулярно плоскости; линии действия сил F и R_B пересекаются в точке О. Кроме этих сил на брус действует еще одна сила — реакция шарнирно-неподвижной опоры. А так как брус находится в равновесии, то линия действия третьей силы также пройдет через точку О, т. е. реакция R шарнир-но-неподвижной опоры направлена вдоль отрезка АО.

Примененный здесь метод рассуждения называется принципом освобождения тела от связей и замены связей их реакциями.

Пример 4. Определить усилие в стержне CD и силу давления груза А на опорную плоскость EF (рис. 1.14-2, а). Массой стержня CD, блока К, каната и трением каната о блок пренебречь.
