Контрольные вопросы и задания

1. Замените распределенную нагрузку сосредоточенной и опре­делите расстояние от точки приложения равнодействующей до опо­ры А (рис. 6.9).

2. Рассчитайте величину суммарного момента сил системы от­носительно точки А (рис. 6.10).

3. Какую из форм уравнений равновесия целесообразно исполь­зовать при определении реакций в заделке?

4. Какую форму системы уравнений равновесия целесообразно использовать при определении реакций в опорах двухопорной балки и почему?

5 . Определите реактивный момент в заделке одноопорной балки, изображенной на схеме (рис. 6.11).

6. Определите вертикальную реакцию в заделке для балки, представленной на рис. 6.11.

Практическое занятие №2. Плоская система произвольно расположенных сил

Знать теорему Пуансо о приведении силы к точке.

Уметь приводить произвольную плоскую систему сил к точ­ке, определяя величины главного вектора и главного момента сис­темы.

Знать три формы уравнений равновесия и уметь ими пользо­ваться при определении реакций в опорах балочных систем.

Основные формулы и предпосылки расчета

Виды опор балок и их реакции (рис. П2.1)

Моменты пары сил и силы относительно точки (рис. П2.2)

Главный вектор

Главный момент

Условия равновесия

Проверка:

Проверка:

Упражнения при подготовке к самостоятельной работе

4. Перенести силу F в точку А, используя теорему Пуансо (рис. П2.3).

F = 20кН; АВ = 6м; ВС = 2м.

2. Привести систему сил к точке В, определить главный вектор и главный момент системы сил (рис. П2.4). АВ = 2м; ВС = 1,5м; CD = 1м. F₁ = 18кН; F₂ = 10кН; F₃ = 30кН; т = 36кН-м.

3. Система сил находится в равновесии. Определить величину момента пары т (рис. П2.5).

F₁ = F₁’ = 10 кН; F₂ = F₂’ = 20кН.

3. Нанести реакции в опорах балок 1 и 2 (рис. П2.6).

5 . Определить величину реакции в опоре А. Приложена распре­деленная нагрузка интенсивностью q = 5кН/м (рис. П2.7).

6. Записать систему уравнений равновесия для определения ре­акций в опоре защемленной балки.

7. Записать систему уравнений равновесия для определения ре­акций в опорах двухопорной балки, закрепленной на двух шарнирах.

Расчетно-графическая работа №2. Определение реакций в опорах балочных систем под действием сосредоточенных сил и пар сил

Задание 1. Определить величины реакций в опоре защемлен­ной балки. Провести проверку правильности решения.

Расчетно-графическая работа №3. Определение величин реакций в опорах балочных си­стем под действием сосредоточенных и распределенных нагрузок

Задание 1. Определить величины реакций в заделке. Провести проверку правильности решения.

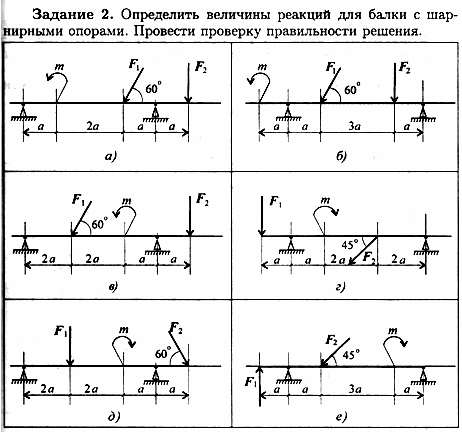

Задание 2. Определить величины реакций в шарнирных опорах балки. Провести проверку правильности решения.

При защите работ ответить на вопросы карт с тестовыми заданиями.
