Решение

Силы, действующие на груз А, представляют собой плоскую систему сходящихся сил. N_BC — реакция наклонной плоскости.

Если груз А находится в покое, то ∑P_to = 0, т.е.

Контрольные вопросы и задания

1. Запишите выражение для расчета проекции силы F на ось Оу (рис. 3.9).

2. Определите сумму проекций сил системы на ось Ох (рис. 3.10).

3. Определите величину силы по известным проекциям:

F_x = 3 кН; F_y = 4 кН.

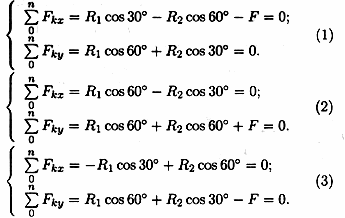

3. Г руз находится в равновесии (рис. 3.11). Какая система урав­нений равновесия для шарнира А записана верно?

Указания.

1. При ответе на вопросы 1 и 2 необходимо знать, что в выраже­ние для величины проекции силы на ось подставляется угол между вектором силы и положительной полуосью координат. Не забыть, что определяется алгебраическая сумма.

2. При ответе на вопрос 4 сначала следует определить возмож­ные направления реакций в стержнях, мысленно убирая по очереди стержни и рассматривая возможные перемещения (см. лекцию 1).

Затем записать алгебраические суммы проекций сил на оси О_х и О_у. Полученные уравнения сравнить с приведенными.

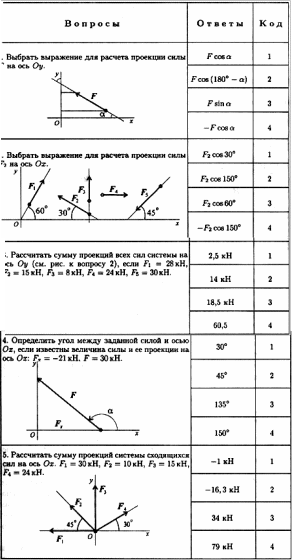

5. Ответьте на вопросы тестового задания.

Тема 1.2. Статика. Проекции силы на ось

Практическое занятие №1. Плоская система сходящихся сил

Знать способы сложения двух сил и разложение силы на со­ставляющие, геометрический и аналитический способы определе­ния равнодействующей силы, условия равновесия плоской сходящей­ся системы сил.

Уметь определять равнодействующую системы сил, решать задачи на равновесие геометрическим и аналитическим способом, рационально выбирая координатные оси.

Расчетные формулы

Равнодействующая системы сил

где F_∑x, F_∑y — проекции равнодействующей на оси координат; F_kx, F_ky — проекции векторов-сил системы на оси координат.

где — угол равнодействующей с осью Ох.

Условие равновесия

Если плоская система сходящихся сил находится в равновесии, мно­гоугольник сил должен быть замкнут.

Пример 1. Определение равнодействующей системы сил.

Определить равнодействующую плоской системы сходящихся сил аналитическим и геометрическим способами (рис. П1.1). Дано:

Решение

1. Определить равнодействующую аналитическим способом (рис. П1.1a).

2. Определить равнодействующую графическим способом.

С помощью транспортира в масштабе 2 мм = 1 кН строим много­угольник сил (рис. П1.1б). Измерением определяем модуль равно­действующей силы и угол наклона ее к оси Ох.

Результаты расчетов не должны отличаться более чем на 5%:

Расчетно-графическая работа №1. Определение равнодействующей плоской системы схо­дящихся сил аналитическим и геометрическим способами

З адание 1. Используя схему рис. П1.1а, определить равнодей­ствующую системы сил геометрическим способом

Пример 2. Решение задачи на равновесие аналитиче­ским способом.

Грузы подвешены на стержнях и канатах и находятся в равно­весии. Определить реакции стержней АВ и СВ (рис. П1.2).
