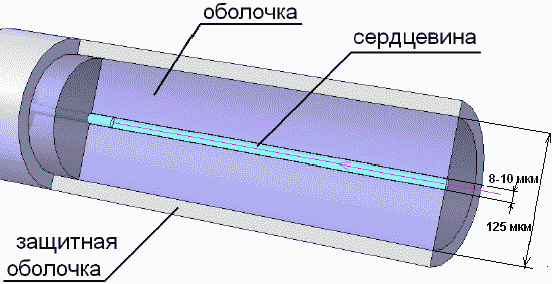

1. Вычертить и пояснить рисунки

2. Контрольные вопросы:

1. Условия полного внутреннего отражения?

2. Физический смысл показателя преломления?

3. При каком условии световод является многомодовым?

4. Какая конструкция световодной жилы является наиболее оптимальной, с точки зрения механической защищенности световода?

5. Какие конструкции сердечников вам известны?

6. В чем преимущество модульной конструкции сердечника, перед сердечником повивной скрутки?

7. Для чего полые оболочки и пустое пространство между жилами в сердечнике заполняются компаундом?

8. Область применения специальных волоконно – оптических кабелей связи?

Защита практической работы № 2:

- Умение пояснить любой контрольный вопрос и рисунок.

- Рассказать конструкцию ВОК по предложенному преподавателем макету.

Практическая работа № 3 Тема: Ознакомление с видами арматур, сооружениями и материалами кабельных линий связи.

Цель работы: Изучить и закрепить знания о кабельной арматуре и оборудовании кабельных линий связи.

Ход работы:

1. Конструкция и маркировка кабельных муфт. Зарисовать и кратко описать представленные виды муфт.

1.1 Муфты термоусаживаемые соединительные

1.1.1 Муфты соединительные. Тип сТп на 1кВ.

Данный тип муфт предназначен для соединения 3-х и 4-х жильных силовых кабелей сечением от 35 до 240 мм2 с бумажной изоляцией, с броней или без брони, с общей алюминиевой или свинцовой оболочкой, на переменное напряжение до 1 кВ включительно, частотой 50 Гц.

Муфты устанавливаются в земле, тоннелях, каналах.

Применяется для следующих типов кабелей:

- АСБ-1, АСБ2L-1, АСБл-1, АСБ2лГ-1, АСБГ-1, АСГ-1;

- СБ-1, СБ2л-1, СБ2лГ-1, СБГ-1, СБл-1, СГ-1;

Рисунок 1 Муфта соединительная. Тип СТп на 1 кВ

На схеме:

1 - кожух защитный, 2 - манжета подкладная, 3 - манжета изолирующая, 4 - соединитель болтовой (или под опрессовку), 5 - жильная трубка, 6 - перчатка, 7 - провод заземления, 8 – герметик.

1.1.2 Муфты соединительные. Тип пст на 1кВ.

Соединительные термоусаживаемые муфты типа ПСТ предназначены для соединения 3-х, 4-х и 5-ти жильных силовых кабелей с пластмассовой изоляцией (ПВХ и полиэтилен) и кабелей с изоляцией из сшитого полиэтилена, с броней и без брони на переменное напряжение до 1 кВ включительно, частотой 50 Гц. Муфты устанавливаются в земле, тоннелях, каналах, на открытом воздухе и т.п.,

Рисунок 2 Муфта соединительная. Тип ПСТ на 1 кВ

1 - кожух защитный, 2 – манжета подкладная; 3 – толстостенная изолирующая манжета, 4 – соединитель под опрессовку.

2. Видео про работу аппарата для сварки волокон (10 мин)

Задание: Описать процесс юстировки.

Контрольные вопросы (вопросы к защите практической работы № 3):

1. Для чего предназначены газонепроницаемые муфты?

2. Для чего предназначены боксы и кабельные шкафы?

3. Что такое припой, флюс, компаунд?

4. Для чего предназначено кроссовое оборудование?

5. Что такое адаптер, аттенюатор, разветвитель?
