Результаты металлургической экспертизы образца “№7192-2”
Проведена металлургическая экспертиза образца трубы толщиной 34 мм, имеющего маркировку №7192-2. На рис. 3.1 – 3.3 представлены изображения дефекта на поверхности листа. Рельеф поверхностной трещины плавный, волнообразный, без разветвлений, с незначительным раскрытием трещины, присутствует окалина. Следует обратить внимание, что кайма сателлитных включений вдоль трещины располагается только со стороны отслоений.

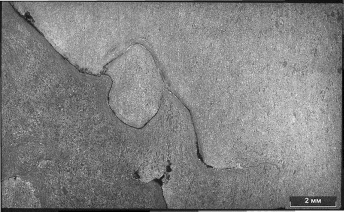

Рис. 3.1. Стереомикроскопическое изображение дефекта на поверхности листа
Рис. 3.2. Панорамное изображение поверхности дефекта горячекатаного листа без травления
Рис. 3.3. Панорамное изображение дефекта с поверхности листа после травления. Светлая часть – это отслоения
На рис. 3.4 – 3.7 представлены панорамные изображения поперечного сечения листа в области дефекта. Установлено, что сателлитные включения расположены в металле отслоения, в трещине содержится окалина. В приповерхностном слое обнаружена ферритная полосчатость. Структура в отслоениях обезуглерожена.
а)
б)
Рис. 3.4. Панорамное изображение поперечного сечения горячекатаного листа в области дефекта без травления (а, б)
Рис. 3.5. Панорамное изображение микроструктуры горячекатаного листа в поперечном сечении после травления 3% раствором азотной кислоты в спирте в области дефекта
Рис.3.6. Панорамное изображение микроструктуры горячекатаного листа в области левого отслоения (рис.2) после травления 3% раствором азотной кислоты
Рис.3.7. Панорамное изображение микроструктуры горячекатаного листа в поперечном сечении после травления 3% раствором азотной кислоты в спирте в области правого отслоения
Структура под дефектом сильно деформирована из-за вдавливания отслоения в поверхность листа. Глубина проникновения поверхностной трещины до 500 мкм.
Установлено, что в приповерхностном слое в области дефекта зафиксирована ферритная полосчатость, в то время как микроструктура в центральной части листа представляет собой мелкозернистую дисперсную феррито-бейнитную структуру (рис. 3.8, 3.9).
Рис. 3.8. Микроструктура листа в приповерхностном слое под дефектом. Линией обозначен загиб металла на окалину и формирование отслоения
Рис. 3.9. Микроструктура листа в приповерхностном слое. Четко выраженная ферритно-бейнитная полосчатость, структура нерекристаллизованная
Таким образом, указанные микроструктурные особенности дефектной зоны листа аналогичны ранее исследованному образцу № 7191-2, а именно: наличие незначительного количества окалины (до 100 мкм); небольшого слоя сателлитных включений (до 35 мкм); наличие аномальной структуры приповерхностного слоя с ярко выраженной ферритной полосчатостью с вытянутыми крупными нерекристаллизованными зернами позволяют сделать предположение о том, что данный дефект образовался в процессе чистовой прокатки, а локальный приповерхностный слой испытывал значительную степень пластической деформации, что способствовало ускорению распада в феррито-перлитной области.
