3 Вариант

Рис.6

1) Участок А1

Участок А1,А2 и А3 в этом варианте рассчитывается точно так же как и для варианта №1,т.е:

Нахождение начальной и максимальной коронной напряженности:

Сравним рассчитанное значение с допустимым: I_pA2 = 34 А ≤ I_доп = 265 кА;

При выбранном сечении рассчитанное значение не превышает допустимое.

2) Участок А2

Находим напряжения:

Сравним рассчитанное значение с допустимым:

2·I_pA2 = 2·55 =110 А ≤ I_доп = 265 А;

При выбранном сечении рассчитанное значение не превышает допустимый ток.

3) Участок А3

Нахождение начальной и максимальной коронной напряженности:

Сравним рассчитанное значение с допустимым: I_pA3 = 20 А ≤ I_доп = 265 А;

При выбранном сечении рассчитанное значение не превышает допустимый ток.

4) Участок А45 рассчитывается как для варианта №2:

Рис.7

Длина линий: l_A4 = 40 км; l₄₅ = 78 км; l_5A’ = 72 км.

Найдем расчетные нагрузки для всех участков кольцевой сети:

S₄₅ = S_A4 – S₄ = 17,87 – 14 = 3,87 МВ·А;

.

Найдем расчетные токи на всех участках по формуле:

где S_р - расчетная нагрузка, кВ·А; U_ном - напряжение линии электропередачи, кВ; n - число цепей линии передачи.

Сечение определяется по формуле:

где I_p – расчетный ток соответствующего участка сети.

Определим напряжённость поля

Участок А4:

Участок 45:

Участок 5А':

Выбранное сечение считается удовлетворяющим условиям нагрева в установившемся режиме, если:

I_p ≤ I_доп ,

I_pA4 = 105 А ≤ I_доп = 265 А;

I_p45 = 31 А ≤ I_доп = 265 А;

I_p5A' = 63 А ≤ I_доп = 265 А.

При выбранных сечениях рабочий ток не превышает max допустимого значения и max напряжённости поля.

2. Определение параметров схемы замещения лэп

О пределение параметров элементов электрической сети необходимо для со­ставления схемы замещения, на основании которой дается расчет режимов сети.

Рис. 8

Активное сопротивление ЛЭП:

R = г₀ • ,

Для двухцепной линии

R = 0,5 • г₀ •;

где r₀ - удельное (погонное) активное сопротивление, Ом/км.

 - длина линии, км.

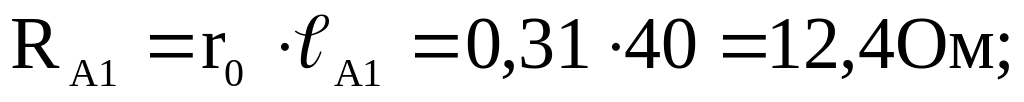

Найдем активные сопротивления для всех линий сети:

Для 1 варианта:

Для варианта №2:

Для варианта №3:

Найдем индуктивные сопротивления для всех линий сети:

X = х₀•, где x₀ - удельное индуктивное сопротивление, Ом/км.

 - длина линии, км.

Для 1 варианта:

Для варианта №2:

Для варианта №3:

Реактивная (емкостная) проводимость в ЛЭП обусловлена действием элек­тростатического поля в диэлектрике, окружающем токоведущие элементы линий. Емкостная проводимость ЛЭП (См) определяется по выражению: В = b₀ • , где b₀ - удельное (погонное) емкостная проводимость, См/км.  - длина линии, км.

Найдем удельное индуктивное сопротивление для всех линий сети:

Для 1 варианта:

Для варианта №2:

Для варианта №3:

Наличие емкостной проводимости в ЛЭП приводит к образованию заряд­ных токов, а следовательно, и реактивной мощности, генерируемой линией. Реактивная мощность находиться по формуле:

Q_c = U²· b₀ ·;

Для 1 варианта:

Для варианта №2:

Для варианта №3:
