1.Вступ

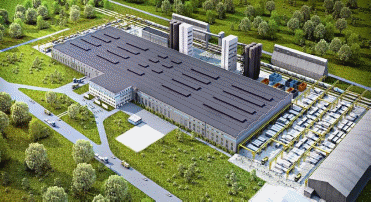

Завод по виготовленню плит перекриття продуктивністю 90000 м3 в рік розміщений у м. Львові.
Т
ериторія
заводу поділена на зони - передзаводську,
виробничу, підсобну, складську.
Передзаводська зона розташована з боку
основних магістралей. У ній розміщується
адміністративно-побутовий корпус,
стоянки автотранспорту. У виробничій
зоні розміщують головний корпус,
бетонозмішувальне відділення, блок
допоміжних цехів. У підсобній зоні
розміщені котельня, насосна станція,
трансформаторні підстанції, компресорні,
споруди водопостачання і каналізації.
У складській зоні розміщують склади
готової продукції, арматури, цементу,
інертних тощо.
Транспортування сировини, напівфабрикатів, готових виробів до цехів і будівлям здійснюється найкоротшими шляхами з механізацією вантажно-розвантажувальних робіт та із забезпеченням транспортних вимог: 1) всі складські будівлі групують уздовж лінії залізниці; 2) відстань від залізниці до будівель не менше 6 м, до огорожі - не менше 5 м; 3) дороги заводу примикають до вулиць загального користування; 4) завод має два виїзди;
5) автодорога кільцева, навколо основної будівлі або якщо тупикова, то має місця для розворотів .
2. Технологічний розділ
2.1Номенклатура і технологічна характеристика виробу

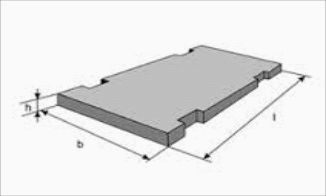

Плиту, яку виготовляють на заводі, застосовують в житловому будівництві, як конструкцію міжповерхового перекриття.
Технологічна характеристика виробу
Таблиця №1
Назва виробу |
Марка виробу |
Габаритні розміри, мм |
Витрати на виріб |
Вага виробу, т |
|||||||||
Бетон |
Сталь, кг |
||||||||||||
L |
B |
H |
Клас |
Об’єм, м3 |
Напру-жена |
Ненапру-жена |
|||||||
Плита перекрит-тя |
ПЛ-39 |
2400 |
160 |
2300 |
В30 |
1.25 |
- |
22,65 |
1.07 |
||||
2.2 Характеристика армування виробу
ВІДОМІСТЬ ВИТРАТИ СТАЛІ НА ЕЛЕМЕНТ
Таблиця №2
Марка виробу |
Вироби арматурні |
ЗАГАЛЬНІ ВИТРАТИ |
||||
Арматура класу
|
||||||
А-240С |
Вр-1 |
|||||
ДСТУ3760-06 |
ГОСТ 6727-80 |
|||||
Ø12 |
Разом |
Ø4 |
Разом |
|||
ПЛ-39 |
4.74 |
4.74 |
16.8 |
16.8 |
22,65 |
|
Витрати арматурних виробів і бетону
Таблиця №3
-
Поз.
Позначення
Найменування
Кіль-
кість
Примітка
Складальніодиниці
1
КЗІ - С1
Сітка С1
1
2
- С2
С2
1
3
- С3
С3
2
Деталі
4
-ОC1
Ø12 А-240С L=640
2
5
-ОС2
Ø12 А-240С L= 1030
4
Матеріали
6
Бетон класу В 30
1,25
м3
ХАРАКТЕРИСТИКА АРМАТУРНИХ ВИРОБІВ
Таблиця №4
Марка виробу |
Пози-ція |
Назва |
Кіль- кість |
Маса 1 дет.,кг |
Маса виробу ,кг |
C1 |
1 |
Ø4Вр-1L=2260 |
12 |
0.22 |
3.96 |
2 |
Ø4Вр-1L=3360 |
4 |
0.33 |
||
C2 |
3 |
Ø4Вр-1L=3360 |
18 |
0.33 |
11.88 |
4 |
Ø4Вр-1L=3360 |
18 |
0.33 |
||
C3 |
5 |
Ø4Вр-1L=2060 |
2 |
0.2 |
0.48 |
6 |
Ø4Вр-1L=180 |
8 |
0.01 |
||
ОС1 |
7 |
Ø12А-240СL=630 |
1 |
0.55 |
0.55 |
ОС2 |
8 |
Ø12А-240СL=1030 |
1 |
0.91 |
0.91 |
