12. Умножители и делители, их назначение и принцип работы.

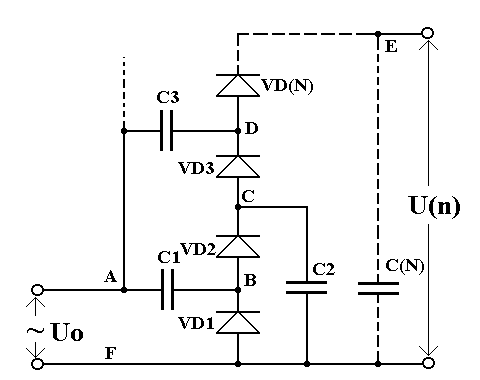

Схема умножения первого рода представлена на рисунке.

Умножитель напряжения состоит из включенных, по определенной схеме, диодов и конденсаторов и представляет собой преобразователь напряжения переменного тока низковольтного источника в высокое напряжение постоянного тока.

Де литель напряжения — устройство, в котором входное и выходное напряжение связаны коэффициентом передачи. Представлен на рисунке:

13)Смесители и детекторы, их назначение и принцип работы.

Смесители являются ключевым элементом преобразователей частоты в современных радиоприёмных устройствах. Смесители подразделяются на два основных типа:

Аддитивные, в которых суммируется напряжения сигнала и гетеродина и затем детектируется каким-либо нелинейным элементом.

Мультипликативные, в которых напряжения гетеродина и сигнала перемножаются.

В обоих случаях смесители могут быть активными, то есть представлять собой каскад усиления, работающий в нелинейном режиме и обеспечивающий помимо преобразования частоты ещё и усиление сигнала, и пассивными. В пассивных смесителях могут использоваться диоды или полевые транзисторы, работающие в режиме управляемых резисторов. Пассивные смесители обладают большим динамическим диапазоном, так как менее подвержены перегрузкам сильными сигналами.

Простейшим смесителем может являться один нелинейный электрический элемент, например, диод. Более сложные, балансные схемы, содержат несколько диодов и симметрирующие трансформаторы.

Датчик – это самостоятельное конструктивно автономное средство измерений, размещаемое в месте отбора информации, исполняющее функцию первичного преобразователя измеряемой величины в электрическую или электромагнитную величину, состоящее из минимально необходимого числа звеньев преобразования измеряемой величины, обладающее однозначной функцией преобразования и требуемыми для данных целей измерений взаимосогласованными (непротиворечивыми) метрологическими и надёжностными характеристиками.

В настоящее время различные датчики широко используются при построении систем автоматизированного управления.

14) Понятие о линии и канале связи.

Линия передачи данных – это средства, которые используются в информационных сетях для распределения сигналов в нужном направлении. (например : коаксиальный кабель,световод и др.)

При заданной длине линии говорят о полосе пропускания линии. Полоса пропускания связана со скоростью передачи информации. Различают бодовую и информационную скорости. Бодовая скорость измеряется бодах, т.е. числом изменений дискретного сигнала в единицу времени.

Канал связи– это средства односторонней передачи данных. Примером канала может служить полоса частот, выделенная одному передатчику при радиосвязи. В линии связи можно образовать несколько каналов, при этом говорят, что линия разделяется между несколькими каналами. Существует два метода разделения линий передачи данных : временное мультиплексирование, когда между каналами выделяется некоторый квант времени (TDM) и частотное разделение(FDM), при котором каналу выделяется некоторая полоса частот.

Канал передачи данных – это средства двустороннего обмена данными, включающие АКД и линию передачи данных.

К основным характеристикам линии связи относятся:

· Амплитудно – частотная характеристика

· Полоса пропускания

· Затухание

· Помехоустойчивость

· Перекрестные наводки на ближнем конце линии

· Пропускная способность

· Достоверность передачи данных

· Удельная стоимость

Линия связи – средство для распространения сигналов в заданном направлении. Состоит из каналов связи – средства односторонней передачи.

Каналы передачи данных разделяют по 4-мпризнакам:

1) по способу представления информ. электр. Сигналами(аналоговые, цифровые)

2) в зависимомти от направления передачи (тип каналов связи:симплексный, полудуплексный, дуплексный)

3) зависимости от числа каналов связи

4) зависит от физической природы линий связи
