3. Проект вертикальной планировки.
Комплекс ландшафтных условий придает каждому загородному участку неповторимую индивидуальность. Очень важно грамотно вписать объекты в существующий рельеф, выделяя выровненные площадки под строительство, въездную или спортивная зоны. При проведении проектных работ задаются необходимые уклоны поверхности в первую очередь для отведения поверхностных вод. Существующие естественные отметки поверхности земли меняются на проектные, появляются объемы земли, которые надо использовать при строительстве или вывозить с участка. Поэтому непременным условием при проектировании любых объектов является проект вертикальной планировки, в состав которого входит:
1) план в горизонталях;
2) картограмма земляных работ.
План в горизонталях выполняется на геодезическом плане, содержащем в полном объеме графические обозначения ситуации для плана определенного масштаба, с проекта горизонтальной планировки наносят проектируемые дороги, площадки и сооружения.
На подготовленный план наносят принципиальное решение вертикальной планировки, отражающее организацию поверхности проектируемой территории, определяющее направление стоков и отвод поверхностных вод.
Для этого на чертеж наносят проектные горизонтали сечением через 0,2 или 0,5 м и отметки на переломах уклонов с указанием уклонов и расстояний, на которые этот уклон распространяется. В характерных местах чертежа указывается рабочая отметка, определяющая среднюю величину насыпи или срезки. Определяются участки территории с резким перепадом рельефа, где показываются откосы, лестницы и подпорные стенки.
Система водоотвода открытым способом показывается канавами, при закрытом способе помечаются в необходимом количестве дождеприемные решетки в местах водосброса. На чертеже указываются также основные размеры дорог, площадок, канав, откосов, подпорных стенок и других элементов.
На полях чертежа наносятся краткие пояснения, условные обозначения, поперечный масштаб.
Краткие пояснения на чертеже должны содержать: 1) указание, на основе какого геодезического плана составлен проект, год съемки, номер, за которым изготовлен геодезический план; 2) перечень документов, на основе которых сделана привязка и окружающей проектируемый объект территории, нанесены красные линии проездов и проектные отметки по ним; 3) объяснение способа отвода атмосферных вод в систему существующих водостоков; 4) принятые в проекте продольные и поперечные уклоны.
На подготовленный таким образом план наносят проектные горизонтали, полученные сечением через 0,1 или 0,2 м, кроме того, отметки верха и подошвы лестниц, откосов, подпорных стенок, а также отметки по углам спортивных площадок и проектируемых зданий.
Картограмма земляных работ. Подосновой служит контур проектируемой территории с разбивкой внутри его сеткой квадратов со сторонами 10 или 20 м в зависимости от масштаба плана, площади участка и сложности рельефа, на отдельных сложных участках с пересеченным рельефом можно вводить сетку со сторонами 5 и менее метров.
На подготовленной подоснове, в углах квадратов выписывают черные (существующие) отметки рельефа, полученные путем интерполяции на геодезическом плане. Под ними подписываются значения проектных отметок, полученные путем интерполяции на плане в горизонталях. Рабочие отметки получаются, как разность между существующими и проектными отметками. На чертеже определяется и наносится линия нулевых работ и в каждой геометрической фигуре подсчитывается объем земляных работ, (только, если они одного знака: (-) или (+)), для этого – среднеарифметическое значение рабочих отметок в пределах сетки квадратов или других геометрических фигур, образованных линией нулевых работ, умножается на площадь фигуры (в пределах одного знака). Получаются значения объемов, которые мы вынимаем, и которые надо подсыпать (рис. 1).

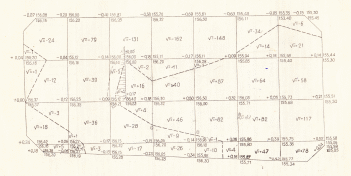

Рис. 1. Проект вертикальной планировки. Картограмма земляных работ. Масштаб 1:500
На полях чертежа создается таблица объемов земляных работ и условные обозначения.
В практике разработки проекта вертикальной планировки широко применяется метод проектных горизонталей, совмещенный с методом продольных профилей.
Сечения проектных горизонталей даются в зависимости от масштаба плана и рельефа территории: при масштабе 1:2000 – через 1 или 0,5 м; при масштабе 1:1000 – через 0,5 или 0,2 м; при масштабе 1:500 – через 0,2 или 0,1 м.
