2.2Управляющая система безопасности
Система управления и защиты реактора
Подсистемы СУЗ совместно с ОР СУЗ реактора предназначены для:
управления реактивностью и мощностью реактора;
управления распределением поля энерговыделения в активной зоне реактора;
перевода активной зоны реактора в подкритическое состояние и поддержания её в подкритическом состоянии при снижении температуры теплоносителя до 100 0С (обеспечивается с учетом выбора топливной загрузки активной зоны);
выдачи информации о контролируемых параметрах и информации о состоянии составных частей системы для представления на БПУ и РПУ;
выдачи информации в СВБУ и смежные подсистемы АСУ ТП.
СУЗ обеспечивает следующие управляющие функции:
ускоренную предупредительную защиту при нарушениях проектного состава, работающего оборудования и значений параметров РУ;
предупредительную защиту первого рода при достижении контролируемыми параметрами соответствующих уставок или разгрузку и ограничение мощности реактора в зависимости от состояния оборудования, обеспечивающую автоматическое снижение мощности реактора посредством выдачи команды на поочередное движение вниз групп ОР СУЗ с рабочей скоростью, начиная с рабочей, или от ключа оператора на БПУ;
предупредительную защиту второго рода при достижении контролируемыми параметрами соответствующих уставок, а также при падении любого одного ОР СУЗ посредством запрета на движение ОР СУЗ вверх (движение ОР СУЗ вниз при этом разрешается);
изменение мощности реактора при пуске, останове, переходе с одного режима на другой;
автоматическое регулирование мощности реактора;
дистанционное индивидуальное и групповое управление ОР СУЗ.
Действие ПЗ-1 и ПЗ-2 прекращается при снятии сигнала первопричины.
СУЗ обеспечивает выполнение функции аварийной защиты путем обесточивания всех приводов ОР СУЗ с последующим падением всех ОР СУЗ при:
достижении уставок АЗ нейтронно-физическими, технологическими параметрами, полученными в результате как прямых, так и косвенных (с использованием расчётных моделей) измерений;
поступлении сигналов АЗ из СКУД, СИАЗ;
исчезновении напряжения в любом комплекте АЗ или на шинах силового электропитания СУЗ;
нажатии кнопок АЗ на БПУ или РПУ, предназначенных для инициирования срабатывания аварийной защиты.
Подсистема АЗ-УСБТ реализована в виде двух комплектов. Каждый из комплектов содержит три независимых резервированных канала с логикой формирования выходного сигнала «два из трех».
Для контроля нейтронно-физических параметров в составе каждого из комплектов АЗ-ПЗ применяется четырехканальная АКНП.
Инициирующая часть подсистемы ПЗ реализована в виде двух трехканальных комплектов.
Каждый из комплектов размещён в отдельном помещении каналов УСБ.
Для контроля технологических параметров используются первичные преобразователи температуры, давления, перепада давления, уровня.
Исполнительная часть АЗ-ПЗ выполнена в виде двух независимых комплектов оборудования, осуществляющих:
реализацию срабатывания аварийной защиты при поступлении, по крайней мере, двух из трех обобщенных сигналов АЗ от любого комплекта инициирующей части АЗ-ПЗ или при инициировании срабатывания аварийной защиты от органов ручного управления на БПУ или РПУ;
реализацию срабатывания предупредительной защиты при поступлении, по крайней мере, двух из трех обобщенных сигналов ПЗ (УПЗ, ПЗ-1 и ПЗ-2) от любого комплекта инициирующей части АЗ-ПЗ или при инициировании срабатывания предупредительной защиты от органов ручного управления на БПУ.
Управляющая система безопасности технологическая УСБТ
УСБТ обеспечивает контроль и управление во всех предусмотренных проектом режимах, включая аварийные, защитными, локализующими и обеспечивающими системами безопасности.
Часть из этих систем включаются только в аварийных ситуациях, а часть работает постоянно, совмещая функции нормальной эксплуатации и функции безопасности.
В состав исполнительной части УСБТ входит два независимых комплекта оборудования, каждый из которых (в соответствии с разделением технологического оборудования на каналы безопасности) предназначен для контроля и управления технологическим оборудованием своего канала безопасности.
Рисунок 14 Структура АСУ ТП для АЭС-2006

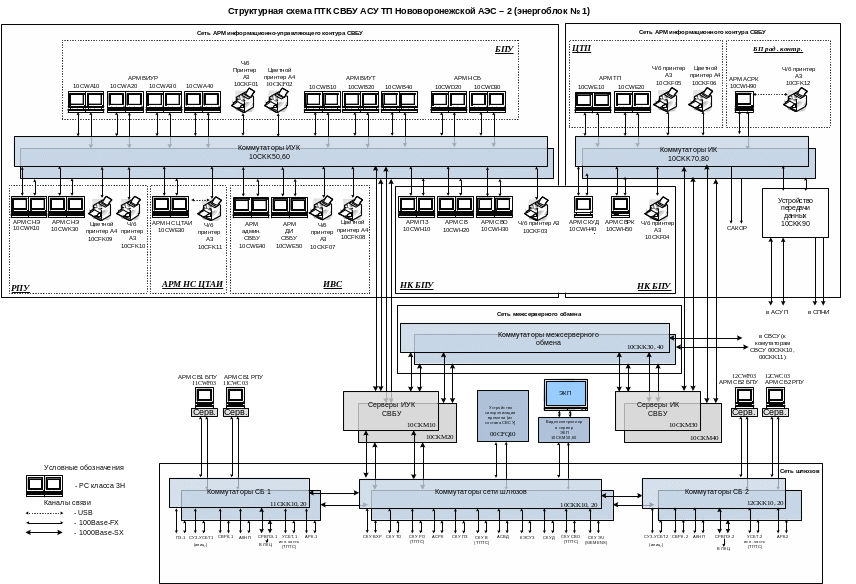

Рисунок 15 Структурная схема СВБУ ПТК УСБ
