4.3 Оформление деталировочного чертежа

Деталировочный чертеж оформляется на листе чертежной бумаги формата А1. На листе представляют чертежи деталей, входящих в сборочную единицу. Число деталей может быть от 4 до 8 в зависимости от сложности сборочной еди­ницы или специфики ее изготовления. Соответственно формат чертежей может использоваться А4 или А3. Чертеж детали должен содержать все сведения, даю­щие исчерпывающее представление об этой детали. На чертеже необходимо из­ложить технические требования, указать сведения о материале.

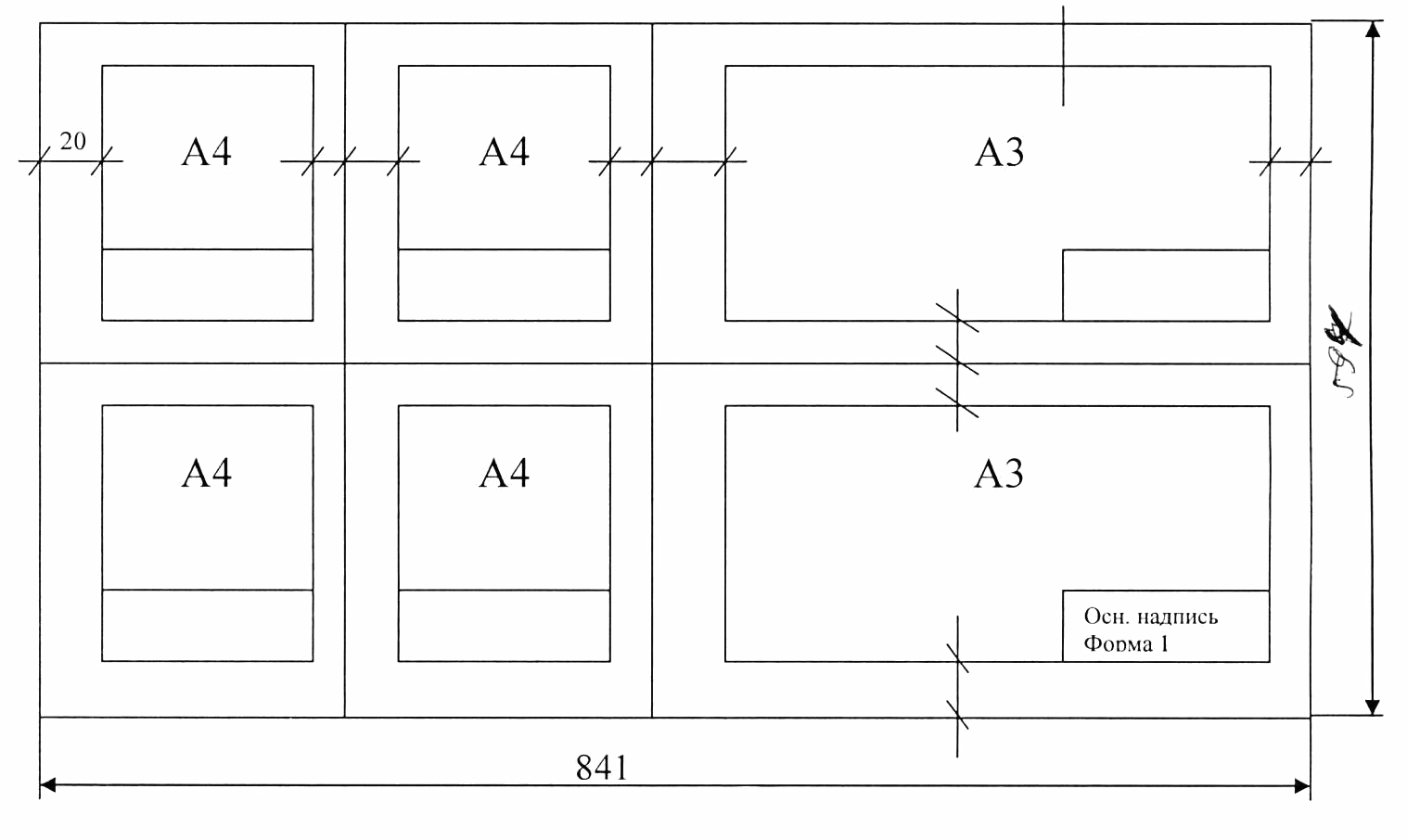

Чертеж каждой детали выполняют на отдельном листе формата А4 или А3 (ГОСТ 2.301-68). Чертеж должен содержать минимальное, но достаточное число изображений, полностью отображающих форму детали и всех ее элементов. При­мер оформления деталировочного чертежа приведен на рисунке 4.5.

Прямая соединительная линия 683 Прямая со стрелкой 685

Рисунок 4.5

4.4 Спецификация

Спецификация является основным конструкторским документом, представ­ляет собой текстовой документ, определяющий состав изделия, состоящего из двух и более частей. Составляют спецификацию на каждую сборочную единицу.

Спецификация в общем случае состоит из разделов, которые располагают в такой последовательности:

  1. документация;

  2. комплексы;

  3. сборочные единицы;

  4. детали;

  5. стандартные изделия;

  6. прочие изделия;

  7. материалы;

  8. комплекты.

Спецификация выполняется и оформляется на отдельных листах формата А4 (210х297) мм по форме, определенной ГОСТ 2.106-96. При большом количе­стве составных частей изделия спецификация выполняется на нескольких листах, в нижней части первого листа должна быть основная надпись по форме 2 (рису­нок 4.2), а на последующих - по форме 2А (рисунок 4.2). Образец заполнения спе­цификации приведен на рисунке 4.6.

6Line 311 Line 317 Line 320 Line 321 Line 322

6

8Line 305 Line 307 Line 325

7Line 306 Line 308 0

6Line 309 3

1 0

22

формат

Зона

Поз.

Обозначение

Наименование

Кол.

Прим.

Line 312

Документация

ДП 110301.00.00.00. СБ

Сборочный чертеж

Детали

1

ДП 110301.00.00.01

Ролик

2

ДП 110301.00.00.02

Вилка

3

ДП 110301.00.00.03

Планка

4

ДП 110301.00.00.04

Ось

5

ДП 110301.00.00.05

Втулка

Стандартные изделия

6

Болт М6х20.

ГОСТ 7798 – 70

7

Пресс-масленка V-2

ГОСТ 19853-74

ДП 110301.00.00.00.СБ

Изм

Лист

№ докум.

Подп.

Дата

Блок направляющий

Рисунок 4.6
