1.2. Расчет пропускной способности каналов связи.
Шлюзы IP-телефонии поддерживают, как правило, несколько кодеков.
Шлюз определяет тип передаваемого сигнала (речь, факс или модем) и переключает его на соответствующий режим кодирования с целью обеспечения экономии ширины полосы пропускания.
Пусть
- скорость передачи
кодека типа m при обслуживании вызова.
Тогда транспортный ресурс, который должен быть выделен для передачи в пакетной сети трафика, поступающего на шлюз, при условии использования кодека типа m рассчитывается следующим образом:
,
где k=1,25 - коэффициент использования ресурса;
Значения для различных типов кодеков приведены в таблице 2.
Таблица 2 – Значения коэффициентов сжатия и полосы пропускания кодеков
Кодек |
Диапазон коэффициента сжатия |
Рассматриваемый коэффициент сжатия |
Полоса пропускания кбит/с |
Полоса пропускания с учетом подавления пауз кбит/с |
G.711 u-закон |
1-4 |
4 |
84,80 |
46,59 |
G.711 а-закон |
1-4 |
4 |
84,80 |
69,52 |
G.729 |
1-9 |
9 |
37,69 |
37,69 |
G.723 |
1-8 |
3 |
14,13 |
12,12 |
G.726 |
- |
- |
- |
|
Для определения пользовательского ресурса шлюза воспользуемся формулой:
где
- ресурс для передачи информации от
кодека G.729 без подавления пауз,
используемого для эмуляции каналов.
Для определения пользовательского ресурса IP-ATC:
Где x и берем из задания.
2. Расчет оборудования гибкого коммутатора.
Для расчета оборудования гибкого коммутатора вводятся следующие переменные:
PPTSN – удельная интенсивность вызовов от абонентов, использующих доступ по аналоговой телефонной линии в ЧНН;
PISDN – удельная интенсивность вызовов от абонентов, использующих доступ по базовому доступу ISDN;
PPВХ–удельная (приведенная к одному каналу интерфейса) интенсивность вызовов от УПАТС, подключаемых к пакетной сети;
PSHM – удельная интенсивность вызовов от абонентов, использующих терминалы SIP, H.323.
Примем, что интенсивность вызовов равна:
PPTSN = 5 выз/чнн, PISDN =10 выз/чнн, PPВХ = 35 выз/чнн.

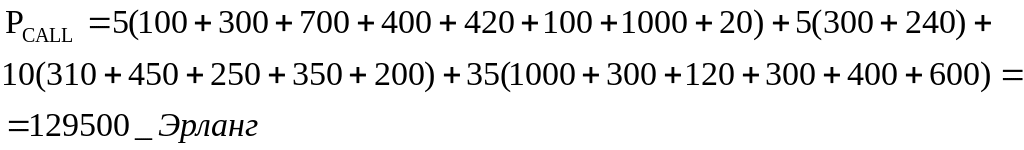

Общая интенсивность вызовов, поступающих на гибкий коммутатор от источников всех типов, равна:
,
где L- число шлюзов доступа, обслуживаемых гибким коммутатором.
Параметры интерфейсов подключения гибкого коммутатора к пакетной сети определяются исходя из интенсивности обмена сигнальными сообщениями в процессе обслуживания вызовов.
Примем:
LMEGACO – средняя длина сообщения в байтах протокола Н.248/MEGACO, используемого при передаче информации сигнализации по абонентским линиям;
NMEGACO – среднее количество сообщений протокола Н.248/MEGACO при обслуживании вызова;
LIUA – средняя длина сообщения протокола IUA.
NIUA – среднее количество сообщений протокола IUA при обслуживании вызова;
LSH – средняя длина сообщений протокола SIP/H.323;
NSH – среднее количество сообщений протоколов SIP/H.323 при обслуживании вызова.
Предположим, что средняя длина сообщений протокола Н.248, Н.323 и SIP = 50 байтам, среднее количество сообщений в процессе обслуживания вызова = 10. Тогда минимальный полезный транспортный ресурс, которым гибкий коммутатор должен подключаться к пакетной сети, для обслуживания в инфраструктуре абонентского концентратора рассчитывается по формуле:
.
Для передачи сигнальной информации с целью обслуживания вызовов различных типов требуются следующие объемы полосы пропускания:
Т.о. общий ресурс для передачи сигнальной информации рассчитывается по формуле:
.
Полученные данные занесём в таблицу 3
Таблица 3. Значения минимального полезного транспортного ресурса коммутатора.
№ зоны проектирования |
Vsx, Кбит/с |
1 |
535.9 |
2 |
182.2 |
3 |
251.1 |
4 |
337.4 |
Рассчитаем объем полосы пропускания:
Таблица 4 - Пропускные способности элементов сети.
№ зоны проек-тиро-вания |
Кол-во Е1 |
Шлюз |
IP-ATC |
Кол-во и вид интерфей-сов для подключе-ния пользова-телей LAN |
||||
|
|
|
Кол-во интерфейсов 100 Мбит/с |
|
Кол-во интерфейсов 100 бит/с |
|||
1 |
2 |
6.866 |
2.1 |
8.966 |
1 |
0 |
0 |
300×100BaseTX |
2 |
3 |
0 |
0.671 |
0.671 |
1 |
0 |
0 |
400×100BaseTX |
3 |
2 |
6.579 |
0.9 |
7.479 |
1 |
0 |
0 |
200×100BaseTX |
4 |
7 |
2.242 |
1.32 |
3.562 |
1 |
0 |
0 |
500×100BaseТX |
Количество и вид интерфейсов для подключения пользователей LAN в Таблице 4 взято с учётом количества абонентов LAN в каждой зоне проектирования, данного в задании, и с учётом выделения каждому абоненту скорости не ниже 1 Мбит/с.
