1.2.2 Расчёт скороподъёмности самолёта
Для оценки скороподъёмности самолёта в квазиустановившемся режиме набора высоты рассчитываются располагаемые вертикальные скорости для заданных высот и скоростей полёта:

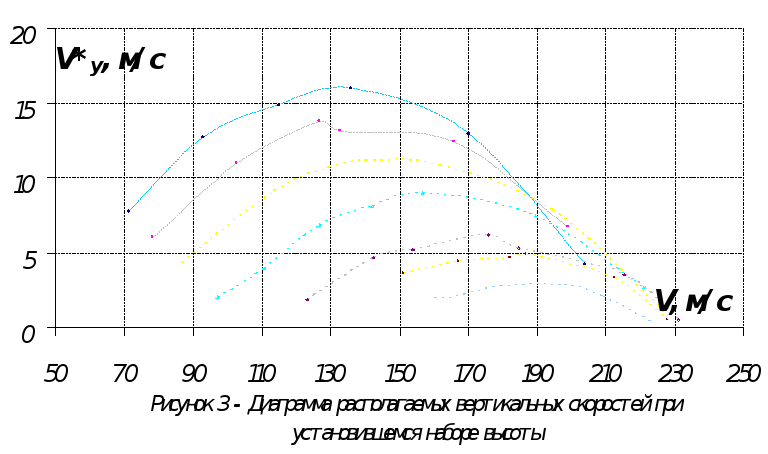

и строятся кривые V*y = ƒ(V) для каждой выбранной высоты полёта (рис. 3). По графикам для каждой высоты определяются наибольшие значения вертикальных скоростей V*y max и со-ответствующих им скоростей набора высоты Vнаб .
По результатам расчёта строится график зависимости V*y max= ƒ(H) (рис. 4).
Из графика видно, что скорость Vнаб изменяется с увеличением высоты полёта и, следовательно, изменяется кинетическая энергия самолёта. Учёт влияния этого изменения на скороподъёмность самолёта производится введением поправочного коэффициента χ.
Vy = χV*y .
Зная закон изменения V(H), можно по приведенной формуле определить коэффициент χ.
Для дозвуковых самолётов близким к оптимальному является закон Vнаб (H).
тогда приближённо:
где Vi, Vi+1 - известные значения набора Vнаб на заданных высотах Hi, Hi+1 .
Имея таблицу значений Vymax(H), можно рассчитать барограмму подъёма самолёта.
Минимальное время подъёма на конечную высоту равно:
Весь диапазон высот (от нулевой до конечной) разбивается на ряд интервалов ΔHi, и определяется время набора заданного интервала высоты.
где V iy max ср - среднее значение максимальной вертикальной скорости на заданном
интервале ΔHi, которое определяется следующим образом:
Время подъёма на высоту HK:
Все результаты расчета заносятся в таблицу 3.
Таблица 3 - Расчет времени набора высоты
Н, м |
V*y max , м/с |
V наб , м/с |
χ |
V i y max cp , м/с |
ti , мин |
Δt наб , мин |
|||
0 |
16,1 |
132 |
0,95 |
|
14,50 |
|
2,30 |
|
0 |
2000 |
14,5 |
140 |
0,96 |
12,45 |
2,68 |
2,30 |
|||
4000 |
11,3 |
145 |
0,94 |
9,50 |
3,51 |
4,98 |
|||
6000 |
9 |
154 |
0,85 |
6,46 |
5,16 |
8,49 |
|||
8000 |
6,2 |
175 |
0,84 |
4,69 |
3,55 |
13,64 |
|||
9000 |
4,9 |
185 |
0,91 |
3,61 |
4,62 |
17,20 |
|||
10000 |
3 |
190 |
|
|
|
21,82 |
По результатам расчета строится график tнаб = φ(H) (рис. 4).
В точке пересечения кривой V y max (H) с осью высот определяется теоретический потолок HT , а при V y max = 3…5 м/с - практический потолок H ПР .
