6 Описать обязанности по общесудовой тревоге. Вычертить и дать описание со спецификацией пожарных систем: водяной пенотушения, объемного тушения.
При общесудовой тревоге подается сигнал - семь коротких звонков, один длинный. Услышав этот сигнал, где бы я не был, направляюсь в каюту беру спасательный жилет и гидрокостюм, одеваю спасательный жилет, каску, одеваюсь по погоде и бегу на место сбора указанное в штатном расписании по тревогам. На месте сбора Старший помощник капитана объявляет по какой тревоге производить дальнейшие действия.
При пожарной тревоге СПК объявляет очаг возгорания и я закрываю наружную вентиляцию очага возгорания и смежных с ним помещений а так же закрываю все двери рядом с очагом возгорания и смежных с ним помещений.
При шлюпочной тревоге я помогаю опускать шлюпку, разматываю кормовой конец и стою на оттяжке шлюпки.
Водяная пожарная система
Предназначена
для тушения пожара компактными и
распыленными струями с использованием
переносных ручных стволов. Система
водяного пожаротушения состоит из
пожарного и балластного насосов, концевых
пожарных клапанов, пожарных рукавов и
стволов. Рабочее давление в системе не
превышает 1 Мпа. На судне используются
два одноступенчатый центробежный насоса
типа НЦВ с подачей от 65 до 190
/ч.
Насосы установлены в машинном отделении
ниже ватерлинии забор воды производится
из за борта. Включение их можно производить
с трех постов с мостика, с ЦПУ машинного
отделения, со штатного места рядом с
насосами. Так же имеется аварийный
пожарный насос с дизельным приводом,
производительностью 40
/ч
находящийся в румпельном помещении,
дизель заводится в ручную, забор воды
производится из за борта и из ахтерпика
если судно находится в балласте. Чтобы
подать воду в пожарную систему от
основного пожарного насоса (они
взаимозаменяемы и могут работать по
отдельности) надо включить насос, открыть
задвижку 1 на всасывание насоса и открыть
системный клапан 13 для подачи воды в
пожарную систему. Если надо работать
двумя насосами включаем балластный
насос, открываем задвижку на всасывание
из за борта 2 потом открываем системный
клапан 13. Насосы будут подавать воду к
гидрантам жилых помещений. Если надо
подать воду к гидрантам главной палубы
открываем отсечной клапан 14. Так же на
судне имеется аварийный пожарный насос
с дизельным приводом, производительностью
40
,находящийся в румпельном отделении,
дизель заводится в ручную, забор воды
производится из за борта, если судно в
грузу, и из ахтерпика, если судно находится
в балласте. Что бы подать воду в пожарную
магистраль, заводим вручную аварийный
пожарный насос, открываем клапан забора
воды, или из за борта или из ахтерпика,
и только потом открываем системный
клапан для подачи воды в пожарную
магистраль.
Пожарно балластные насосы
Система СО2 и водяная пожарная система

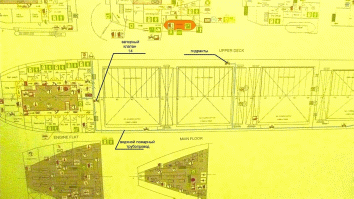

Схема водяного пожарного трубопровода на главной палубе
Система объемного тушения СО2 (углекислотная)
Предназначена для хранения жидкой углекислоты и подачи ее в защищаемое помещение для тушения пожаров объемным способом путем заполнения этих помещений газообразной углекислотой. Система углекислотного пожаротушения применяется для тушения пожара в машинном отделении. Действие системы СО2 заключается в следующем. Углекислота в жидком состоянии поступает по распределительным трубопроводам к соплам, расположенных в защищаемых помещениях. На выходе из сопел углекислота переходит в парообразное состояние, поглощая при этом теплоту из окружающей среды. За счет высокой плотности преобразования углекислота проникает под настил плит машинно-котельного отделения и снизу в верх заполняет объем герметизированного помещения. В соответствии с требованиями Регистра РФ время выпуска углекислоты в защищаемое машинное помещение не должно превышать 2 мин. Огнегасительная концентрация для машинных помещений составляет 35% их объема. Расчетный запас углекислоты должен обеспечить тушение пожара в наибольшем по объему из защищаемых помещений. В системе углекислотного пожаротушения высокого давления запас углекислоты хранится в 40-литровых баллонах с рабочим давлением 12,5 Мпа. Степень заполнения баллонов составляет 0,625 кг/л. Каждый баллон 1 имеет головку 2 для заполнения и выпуска углекислоты. Головка снабжена дополнительной мембраной, предохраняющей баллон от взрыва при максимальном повышении давления углекислоты от нагрева. Разрыв мембраны происходит при 16 1,5 Мпа. К нижней части корпуса головки присоединена сифонная трубка 19 с косым срезом на конце по которой из баллона сначала вытесняется жидкая углекислота, а затем парообразная. Баллоны размещены на станции вертикально, выпускными головками в верх и для удобства использования объединённые в батареи.
Каждая батарея имеет сигнальный (предохранительный) и сборный групповой коллекторы. Сигнальный коллектор 4 предназначен для выпуска углекислоты в атмосферу в случае самопроизвольной разрядки баллона через предохранительную мембрану. Сигнальные коллекторы всех батарей подключены к общему трубопроводу, выведенному на открытую палубу. На конце трубопровода установлен сигнальный свисток 6. На переборке станции углекислотного тушения около двери установлено сигнальное отверстие 5, мембрана которого выталкивается углекислотой. Отсутствие мембраны в отверстие дублирует звуковой сигнал свистка о разрядке одного или нескольких баллонов. Сборный групповой коллектор 10 предназначен для сбора углекислоты при одновременном открытии группы баллонов. Выпускная головка каждого из баллонов присоединена к сборному коллектору чрез невозвратный клапан 3. Трубопроводы 16 и 18 оканчиваются выпускными соплами 15. При включении клапанов 17 срабатывает блокировка, включающая звуковую (сирена) и световую (табло с надписью «Газ! Уходи») предупредительную сигнализацию. При пуске сначала открывают клапана 17, а затем с выдержкой времени, необходимой для эвакуации людей из машинного отделения, пусковым рычажным приводом 9 через блоки 8 перемещается тросик 7, открывая клапаны выпускных головок 2. Для удаления влаги служит клапан 12 продувание сжатым воздухом, поступающим от трубопровода 11. Дистанционное управление системой СО2 осуществляется с поста непосредственно расположенного у входа в машинное отделение, и непосредственное управление из станции углекислотного тушения.
