Grafika Inżynierska

Przedstawianie typowych elementów maszyn na rysunku technicznym maszynowym

ŁĄCZNIKI Z GWINTEM

Rodzaje gwintów

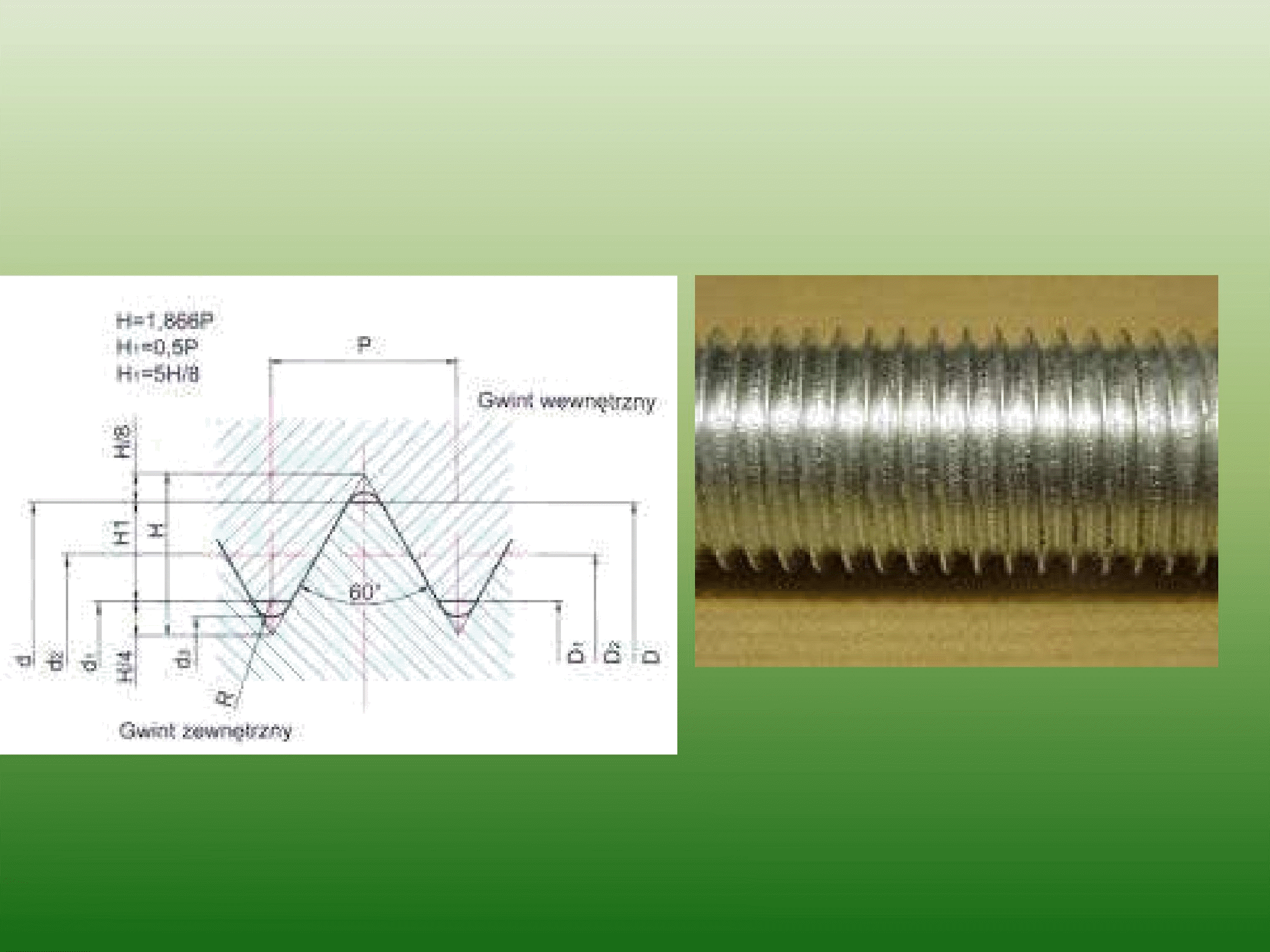

Gwint metryczny - M dxP

Gwint trapezowy symetryczny Tr dxP

Gwint trapezowy niesymetryczny S dxP

Inne rodzaje gwintów

Nazwa gwintu	znak	Wymiary podawane w oznaczeniu	przykład
Metryczny zwykły	M	średnica zewn. Śruby	M10
		w mm
Metryczny	M	średnica zewn. śruby  skok	M100,75
drobnozwojny		w mm
Withwortha (calowy)		średnica zewn. śruby	1”
		w calach
Withwortha	W	średnica zewn. śruby  skok	W 1/2”1/16”
drobnozwojny		w calach
Trapezowy	Tr	średnica zewn. śruby  skok	Tr248
symetryczny		w mm
Trapezowy	S	średnica zewn. śruby  skok	S3210
niesymetryczny		w mm
okrągły	Rd	średnica zewn. śruby w mm  skok w	Rd321/8”
		calach
Briggsa (stożkowy	St.B	Średnica nominalna gwintu w calach	St.B 1/4”
calowy o kącie zarysu
60º)
Rurowy walcowy	G; Rp	średnica wewn. rury	G1/2”
		w calach
Rurowy stożkowy	R; Rc	średnica wewn. rury	Rc3/4”
		w calach
Edisona	E	Średnica nominalna w mm	E14; E27
Gwint lewy	LH	Oznaczenie gwintu + LH	M10 LH
wielokrotny prawy		n-krotny + oznaczenie gwintu	2-krotny Tr4816
Wielokrotny lewy		n-krotny + lewy + oznaczenie gwintu	2-krotny lewy Tr4816

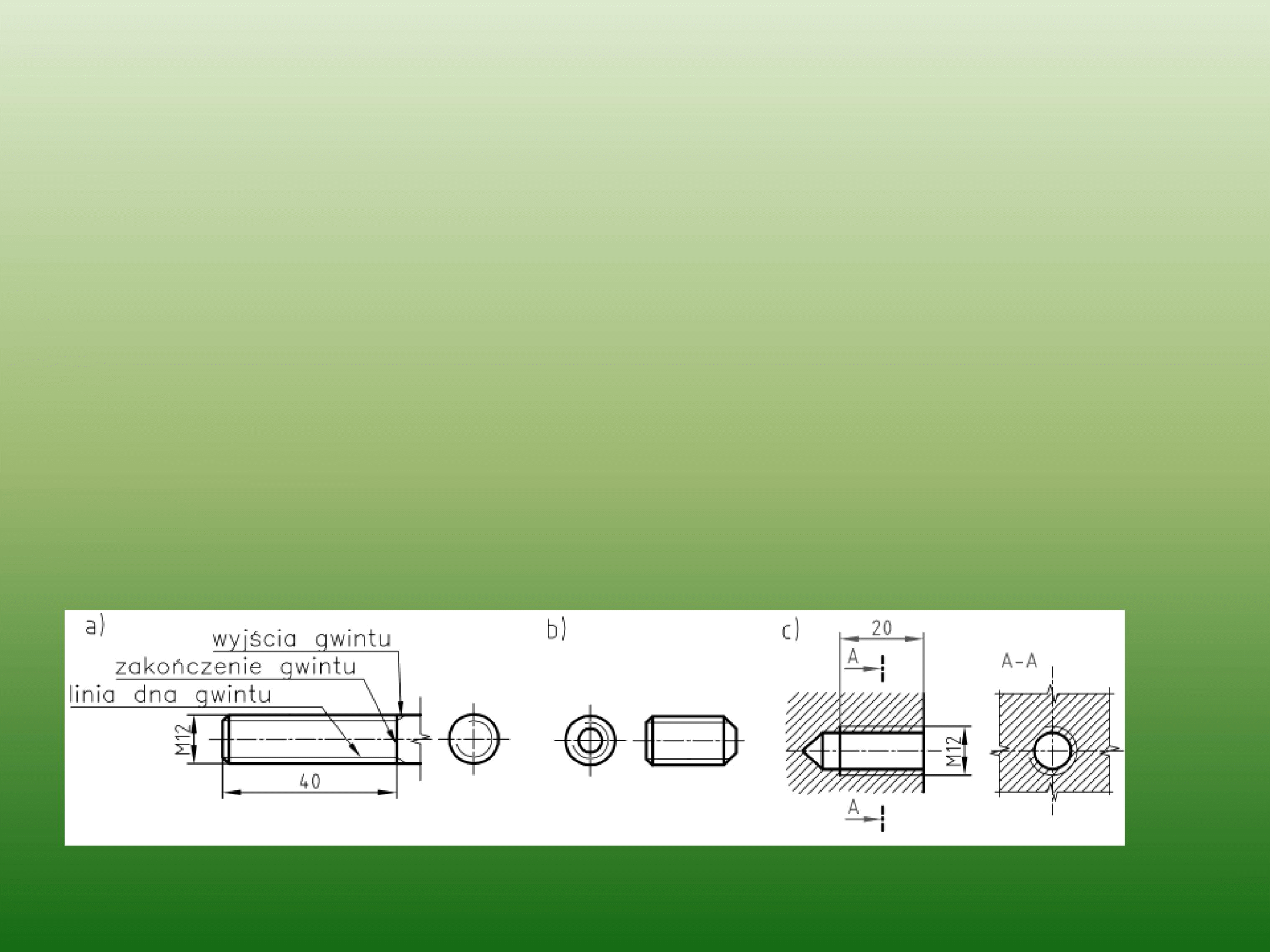

Połączenia gwintowe jak również łączniki gwintowe przedstawia się w uproszczeniu. Uproszczenie to polega na rysowaniu:

• wierzchołków występów zarysu gwintu linią ciągłą grubą,

• zakooczenia gwintu linią ciągłą grubą,

• dna bruzd gwintu linią ciągłą cienką,

• wyjścia gwintu liniami ciągłymi cienkimi.

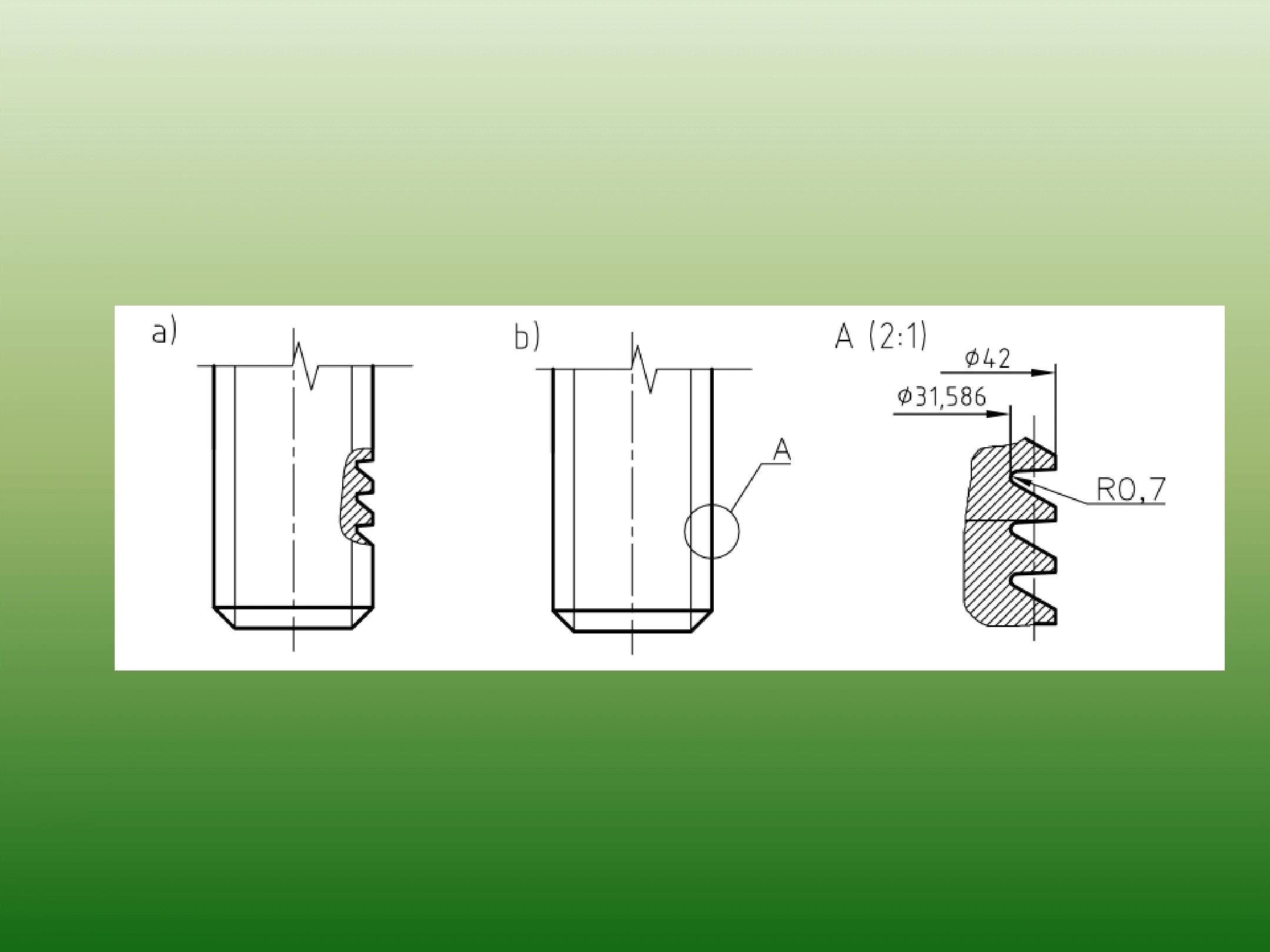

Wyjścia gwintu jest to nieefektywna długośd gwintu o niepełnym zarysie. Wynika ona z zastosowanej technologii wykonania gwintu. Dopuszcza się pomijanie rysowania tych linii. W związku z powyższym na rysunkach technicznych maszynowych nie rysuje się gwintu z szczegółowym przedstawieniem linii śrubowej oraz kształtu zarysu gwintu. W razie konieczności zarys gwintu można zaprezentowad w postaci wyrwania (rys.8.2.3) lub odrębnego przekroju cząstkowego.

Wymiarując gwinty należy podad następujące informacje:

• symbol określający zarys gwintu,

• średnicę nominalną (średnica wierzchołków gwintu zewnętrznego lub średnica dna gwintu wewnętrznego),

• długośd lub głębokośd gwintu,

• oraz w razie konieczności: skok gwintu, podziałkę, krotnośd, kierunek gwintu, liczba zwojów, klasa tolerancji.

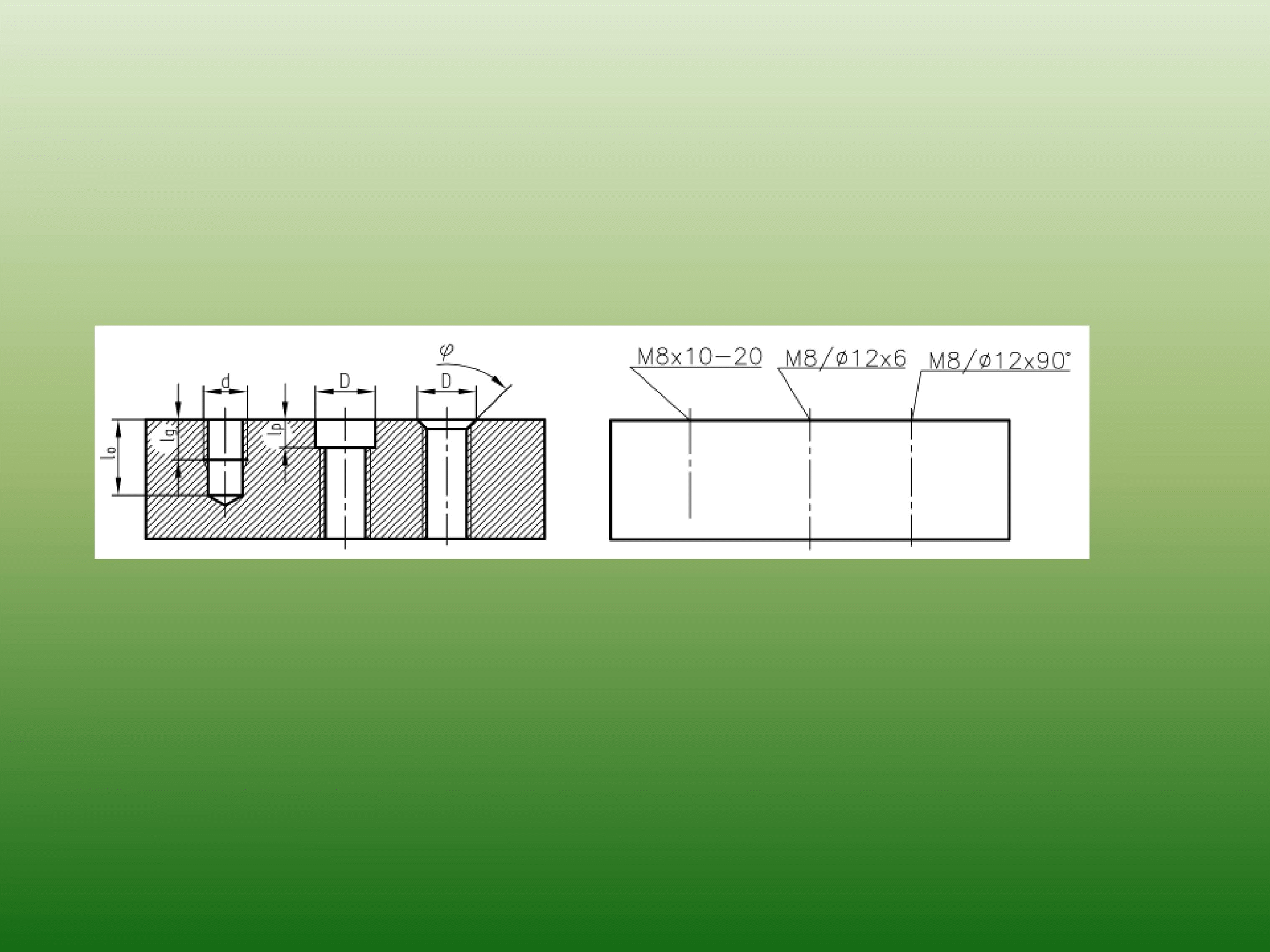

Uproszczone wymiarowanie gwintów

Rysowanie elementów maszyn
