Фазировка кабельных линий 35 - 110 кВ.

Для фазировки применяют указатель напряжения типа УВНФ-35-110.

Фазировку производят на отключенных разъединителях (или отделителях), выводы которых находятся под напряжением: с одной стороны от шин РУ, с другой - от фазируемой линии. Сначала на всех фазах разъединителей проверяют наличие напряжения прикосновением щупов указателя к фазе и к заземленной конструкции.

При наличии напряжения лампа указателя должна загораться.

Затем на крайних фазах разъединителей проверяют совпадение напряжений по фазе (рис.6). На средней фазе проверку не производят.

Если лампа указателя не загорается при фазировке на крайних фазах, то фазировку считают законченной - фазы совпадают.

При свечении лампы указателя на обоих крайних фазах или только на одной фазировку прекращают - фазы не совпадают.

Подключение указателя к выводам разъединителей при фазировке линии 35-110 кВ.

Пункт 2. Измерение сопротивления изоляции кабеля

После проведения фазировки кабеля и проверки его целостности необходимо провести измерение сопротивления изоляции силовых кабельных линий.

Измерение сопротивления изоляции постоянному току электрооборудования и электрических цепей является неотъемлемой частью электрических измерений, т.к. является самым важным и основным показателем состояния изоляции. Если сопротивление изоляции меньше, чем установлено в нормативной документации, то это может привести к пожару и электрическим травмам.

Измерение сопротивления изоляции постоянному току проводится мегомметром

Мегомметры бывают:

• с ручным приводом (внутри прибора встроен генератор)

• электронные (от аккумулятора)

Измерение сопротивления изоляции кабельных линий требуется проводить мегаомметром напряжением 2500 (В) в течение 1 минуты.

До начала работ по измерению сопротивления изоляции необходимо отключить все электрооборудование от источника напряжения.

Измерение сопротивления изоляции с помощью мегомметра

Перед началом измерений необходимо убедиться, что на испытываемом объекте нет напряжения, тщательно очистить изоляцию от пыли и грязи и на 2 - 3 мин заземлить объект для снятия с него возможных остаточных зарядов. Измерения следует производить при устойчивом положении стрелки прибора. Для этого нужно быстро, но равномерно вращать ручку генератора. Сопротивление изоляции определяется показанием стрелки прибора мегомметра. После окончания измерений испытываемый объект необходимо разрядить. Для присоединения мегомметра к испытываемому аппарату или линии следует применять раздельные провода с большим сопротивлением изоляции (обычно не меньше 100 МОм).

Перед пользованием мегомметр следует подвергнуть контрольной проверке, которая заключается в проверке показания по шкале при разомкнутых и короткозамкнутых проводах. В первом случае стрелка должна находиться у отметки шкалы «бесконечность», во втором — у нуля.

Для того чтобы на показания мегомметра не оказывали влияния токи утечки по поверхности изоляции, особенно при проведении измерений в сырую погоду, мегомметр подключают к измеряемому объекту с использованием зажима Э (экран) мегомметра. При такой схеме измерений токи утечки по поверхности изоляции отводятся в землю.

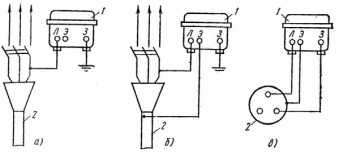

Схема включения мегаомметра при измерении сопротивления кабеля

а - схема для измерения изоляции относительно земли,

 б - схема при наличии поверхностных токов утечки,

 в - измерение изоляции между жилами,

1 - мегаомметр,

2 - кабель

Эти данные используются для сравнения при последующих испытаниях и измерениях. Они дают возможность проанализировать состояние и работоспособность оборудования, запланировать время проведения необходимого ремонта для увеличения сопротивления изоляции или уменьшения токов утечек и таким образом увеличить время эксплуатации оборудования в безаварийном режиме.

Значение сопротивления изоляции в большой степени зависит от температуры. Сопротивление изоляции следует измерять при температуре изоляции не ниже + 5°С, кроме случаев, оговоренных специальными инструкциями. При более низких температурах результаты измерения из-за нестабильного состояния влаги не отражают истинной характеристики изоляции.

Кабельные линии до 1000 (В) должны иметь величину сопротивления изоляции не менее 0,5 (МОм).

Кабельные линии выше 1000 (В) нормы по сопротивлению изоляции не имеют, но значение должно быть в пределах 10 (МОм) и выше.

Измерение сопротивления изоляции кабеля необходимо проводить только после проверки отсутствия напряжения на кабеле. Отсутствие напряжение в электроустановке проверяется с помощью средств защиты.

Применяются указатели высокого напряжения или указатели низкого напряжения, в зависимости от класса напряжения электроустановки.

На время подключения мегаомметра жилы кабельной линии должны быть заземлены. После проведения замера необходимо снять остаточный заряд с кабеля путем заземления его жил.

В электроустановках напряжением выше 1000 (В), проводить электрические измерения сопротивления изоляции кабельной линии с помощью мегаомметра необходимо в диэлектрических перчатках.

Порядок измерения сопротивления кабеля.

1. Проверяем отсутствие напряжения на кабеле указателем высокого напряжения

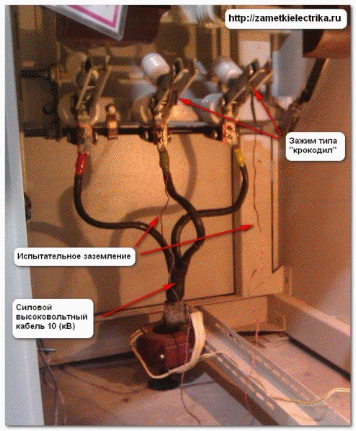

2. Устанавливаем испытательное заземление со специальными зажимами типа «крокодил» на жилы кабеля со стороны, где будем проводить измерение сопротивления изоляции.

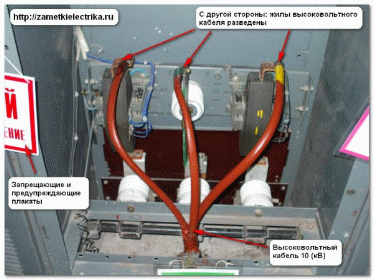

3. С другой стороны кабеля, жилы оставляем свободными и разводим их на достаточное расстояние друг от друга.

4. Вывешиваем запрещающие и предупреждающие плакаты. Рекомендуется с другой стороны оставить человека, который будет наблюдать, чтобы во время измерения сопротивления изоляции мегаомметром никто не попал под испытательное напряжение.

5. Измерение сопротивления изоляции высоковольтного силового кабеля проводим поочередно на каждой жиле в течение 1 минуты.

Например, проводим измерение сопротивления изоляции на жиле фазы «С». При этом устанавливаем испытательное заземление на жилы фаз «В» и «А».

Один конец мегаомметра подключаем к заземляющему устройству, или проще сказать к «земле». Второй конец — на жилу фазы «С».

На примере это выглядит вот так:

Показания, полученные во время измерения сопротивления изоляции высоковольтного кабеля записываются в блокнот.

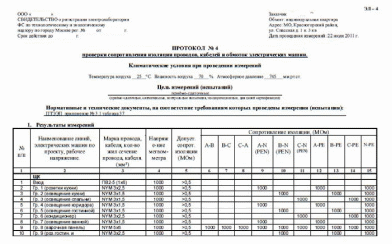

По результатам измерения составляется протокол измерения сопротивления изоляции (см. пример)

Если показания ниже, чем предусмотрено ПУЭ, то кабель запрещается к дальнейшей эксплуатации.

Пункт 3. Испытание кабельных линий повышенным напряжением

Следующим шагом испытания кабельных линий является испытание кабелей повышенным напряжением выпрямленного тока. Все кабели выше 1000 (В) подвергаются этому испытанию.

После прокладки кабеля, после капитального ремонта и во время профилактических испытаний изоляцию кабелей испытывают повышенным выпрямленным напряжением.

Время испытаний для кабелей напряжением 3, 6, 10, 35 кВ составляет 10 мин для кабеля после прокладки и 5 мин после капитального ремонта и во время профилактических испытаний.

Для кабелей напряжением 110 кВ время приложения испытательного напряжения – по 15 мин на фазу.

При испытаниях контролируется ток утечки, значения которого лежат в пре-делах от 150 до 800 мкА/км для нормальной изоляции.

До и после испытаний измеряется сопротивление изоляции.
