Зміст

1. Вихідні дані ....................................................................................................

1.1 Розрахункові характеристики матеріалів.................................................

1.2Вибір конструктивної схеми покриття і покрівлі ....................................

2. Розрахунок ферми...........................................................................................

2.1 Визначення геометричних розмірів ферми ............................................

2.2 Збір навантажень ......................................................................................

2.3 Визначення розрахункових зусиль в елементах ферми ........................

2.4 Підбір перерізів елементів ферми ...........................................................

Список використаної літератури .....................................................................

1 .Вихідні дані

Запроектувати тепле дерев’яне покриття промислової будівлі прольотом 23м, довжиною 48 м, яка будується в першому кліматичному сніговому районі згідно [ 2 ] становить 50 кгс / м2.

Пиломатеріал несучих конструкцій покриття повітряно – суха ялина, з вологістю не більше 15 %.

Тип покрівлі руберойд. В плані ферми розташовуються з кроком 3 м. Відмітка низу стропильної ( кроквяної ) конструкції 4,5 м.

Покриття виконується по трикутним метало - дерев’яним фермам, висота ферми в коньку 3,8 м .

1.1 Розрахункові характеристики матеріалів.

1. Розрахунковий опір деревини зминанню вздовж волокон згідно [2]

для елементів прямокутного перерізу зі сторонами 14см і більше

при висоті перерізу до 50 см ( Ru) ......................................................150 кгс / м2.

2. Розрахунковий опір деревини зминанню й стисканню

вздовж волокон згідно [2]( Ru , RСМ) …...............……………….130 кгс / м2.

3. Розрахунковий опір деревини місцевому зминанню поперек

волокон у лобових врубках згідно [2] (RСМ)..................................30 кгс / м2.

4. Середній опір деревини на сколювання при лобових

врубках (Rckcp ) згідно [2]................. .............................................12 кгс / м2.

5. Розрахунковий опір металу при розтяганні згідно [4 ] .............2100 кгс/см2

6. Розрахунковий опір металу при зрізу згідно [ 4] ....................... 1300 кгс/см2

7. Розрахунковий опір металу при зминанні згідно [4] ................ 3200кгс/см2

1.2 Вибір конструктивної схеми покриття і покрівлі

Так як задане двохскатне покриття з трикутних ферм , з висотою у коньку h=3,3 м , то кут нахилу верхнього пояса ферми до горизонталі складає :

В плані ферми розташовані з кроком 3 м . Для покрівлі приймаємо теплі панелі заводського виготовлення з номінальними розмірами 1500*3000 мм.

Просторова жорсткість в період монтажу покриття забезпечується вертикальними в’язями, якими ферми в площині стійок з’єднуються попарно. В період експлуатації покриття просторова жорсткість забезпечується панелями і фермами вертикальних в’язей.

2. Розрахунок ферми

2.1 Визначення геометричних розмірів ферми

Рисунок 1 Геометрична схема ферми.

За теоремою синусів

При конструюванні ферми повинен бути забезпечений будівельний підйом

2.2 Збір навантажень на ферму

Збір навантажень на покриття виконуємо в табличній формі .

Таблиця 1 – Навантаження на щит покрівлі

Елементи покрівлі

Нормативне

навантаж.

кгс / м2

Коеф.

переван.

Розрахункове

навантаження

кгс / м2

Покрівля рубероїдна тришарова

12

1,2

14,4

Робочий настил із дощок товщиною 40мм

20

1,1

22

Утеплювач пінопласт

8

1,2

9,6

Пароізоляція один шар пергаміна

1,2

1,1

24

Дощаті щити товщиною 26 мм

13

1,1

14,3

Прогони розміром 120*180

10,8

1,1

1,88

Всього

65

74,58

Навантаження від власної ваги покрівлі на 1 м 2 горизонтального покриття визначаємо за формулою

( 1 )

Тимчасове навантаження

  • нормативне навантаження від снігу при вазі снігового покрову рснн=50кгс/м:

Рсн = рснн * nсн ( 2 )

де nсн - коефіцієнт для снігу згідно п. 5.7 [ 2 ]

Рсн = 50* 1,4=70 кгс / м2

Розрахункова маса ферми з зв’язками

( 3 )

де kсв – коефіцієнт власної ваги ферми який приймаємо згідно [ 2 ] kсв = 3,5

L - розрахункова довжина ферми, м ;

Р озрахункове навантаження на 1 м горизонтальної проекції верхнього поясу ферми

  • від власної ваги покриття :

( 4 )

де В – крок ферм , м ;

n – коефіцієнт надійності по навантаженню [ 2 ]

;

  • від снігу

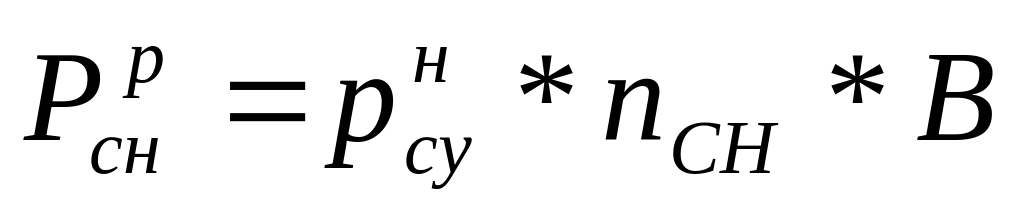

( 5 )

Розрахункові вузлові навантаження

  • вузол А :

постійна ( 6 )

від снігу ( 7 )

  • вузол В :

постійна ( 8 )

від снігу ( 9 )

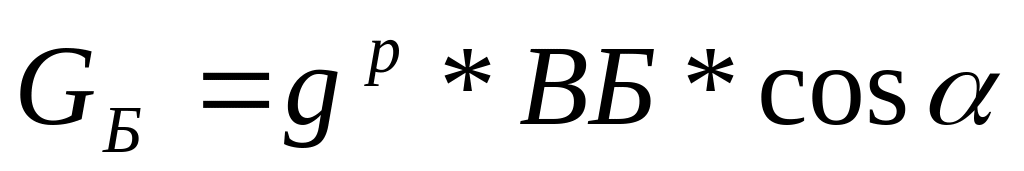

  • вузол Б :

постійна ( 10 )

від снігу ( 11 )
