Определение плотности влажного грунта методом режущих колец (по гост 5180 – 84)
Метод режущих колец применяют для грунтов, легко поддающихся резке ножом, не крошащихся, а так же в тех случаях, когда объем и форма образца могут быть сохранены только при помощи жесткой тары, например, для песчаных грунтов ненарушенного сложения и с естественной влажностью. Режущее кольцо и зачистной нож, применяемые при определении плотности описываемым методом, должны удовлетворять следующим требованиям:
Режущее кольцо должно иметь форму правильного цилиндра с заостренным снаружи нижним краем. Для глинистых грунтов внутренний диаметр режущего кольца должен быть не менее 50 мм, а высота – не больше внутреннего диаметра; для песчаных грунтов внутренний диаметр кольца должен быть не менее 70 мм, а высота не менее половины и не более одного диаметра. Толщина стенок кольца – не более 0.02 диаметра и не менее 1.5 мм.
Нож для зачистки образца должен иметь прямое лезвие, длина которого должна быть больше диаметра режущего кольца.
Все взвешивания следует производить на технических весах с точностью до 0.01 г.
Порядок выполнения работы:
Определить массу режущего кольца.
Определить объем режущего кольца V формуле:
,
где h – высота кольца, d – диаметр кольца.
На выровненную площадку монолита грунта поставить кольцо, острым краем вниз. Придерживая кольцо левой рукой, вырезать острым зачистным ножом столбик грунта размером на 0.5 – 1 мм превышающим наружный диаметр кольца. Одновременно понемногу нажимать на кольцо, заставляя грунт входить в полость кольца , при этом следует внимательно следить чтобы не было перекосов грунта. Отделить кольцо с грунтом от монолита таким образом, что бы грунт был подрезан на 8 – 10 мм ниже режущего края кольца. Избыток грунта, выступающий из кольца срезать вровень с краями кольца.
Наружную поверхность кольца тщательно очистить от приставшего грунта и свободные поверхности грунта покрыть заранее взвешенными плоскими стеклами. Кольцо вместе с грунтом и стеклами взвесить.

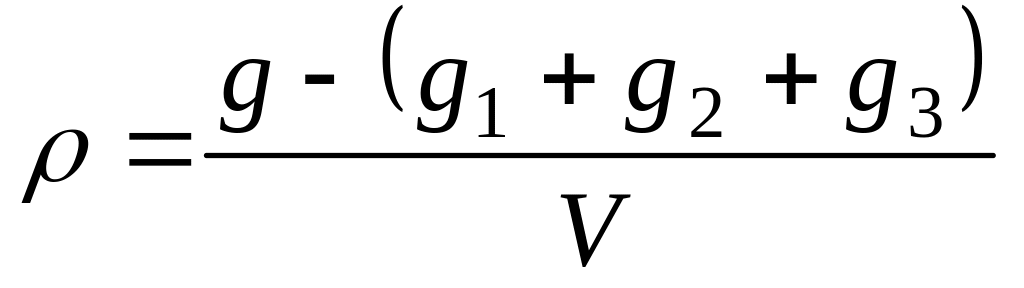

Взять из кольца часть грунта, определить его влажность Определить плотность грунта по формуле:
,
g - масса кольца с грунтом и покрывающими стеклами, г; g1- масса кольца, г; g 2 + g3 - масса стекол, покрывающих грунт, г; V – объем грунта, равный внутреннему объему кольца, см.
Данные занести в журнал определений плотности влажного грунта методом режущих колец (см. табл. 2)
Необходимое оборудование: режущее кольцо, нож для зачистки, два плоских стекла, технические весы.
Таблица №2 ЖУРНАЛ ОПРЕДЕЛЕНИЯ ПЛОТНОСТИ ВЛАЖНОГО ГРУНТА МЕТОДАМИ РЕЖУЩИХ КОЛЕЦ |
Плотность грунта, г/см3 |
|
Естественная влажность,
|
W |
|
Масса кольца с грунтом и покрывающим стеклом, г.
|
g |
|
Масса стекла №1, г.
|
g2 |
|
Масса стекла №2, г.
|
g3 |
|
Масса кольца, г.
|
g1 |
|
Объем кольца, см3,
|
V |
|
Диаметр кольца, см.
|
d |
|
Высота кольца, м.
|
h |
