Отримати завдання від керівника лабораторних робіт;
Скласти сруктурну модель (рисунок 6.6) опору руху при різних ухилах;
Скласти структурну схему дослідження ЕРС відповідно до рисунка 6.7;
Провести моделювання руху ЕРС до конструкційної швидкості;
Провести аналіз отриманих результатів (визначити час розгону та час замедлення, та шлях що проходить рухомий склад).
Побудувати осцилограми напруги та струму, швидкості, шляху що пройшов потяг;
Зробити висновки до виконаної роботи.
Рисунок 6.6 – Структурна модель моменту опору рухомого складу (визначена частина моделі використовується, як навантаження для наступних робіт з урахуванням приведення до одного двигуна)

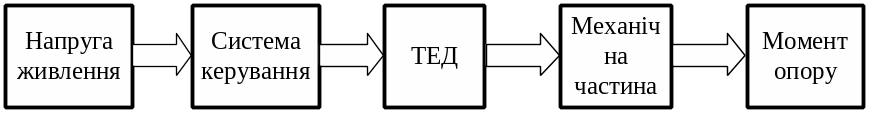

Рисунок 6.7 – Структурна схема тягового приводу ЕРС
Будуємо осцилограму v=f(s),v=f(t).
Рисунок 6.8 – Динамічні осцилограму v=f(s)
Рисунок 6.9 – Динамічні осцилограму М=f(s) або Ія=f(t)
Контрольні запитання:
Поясніть принцип роботи системи керування для вашого варіанта ЕРС.
Поясніть способи регулювання швидкості ТЕД.
Як визначається витрачена енергія для розгону потягу.
Як визначається енергія, що потрібна для гальмування ЕРС.
