Приложение б
Таблица Б2-
Реологические константы растворов
полимеров в определенных пределах
изменения lg

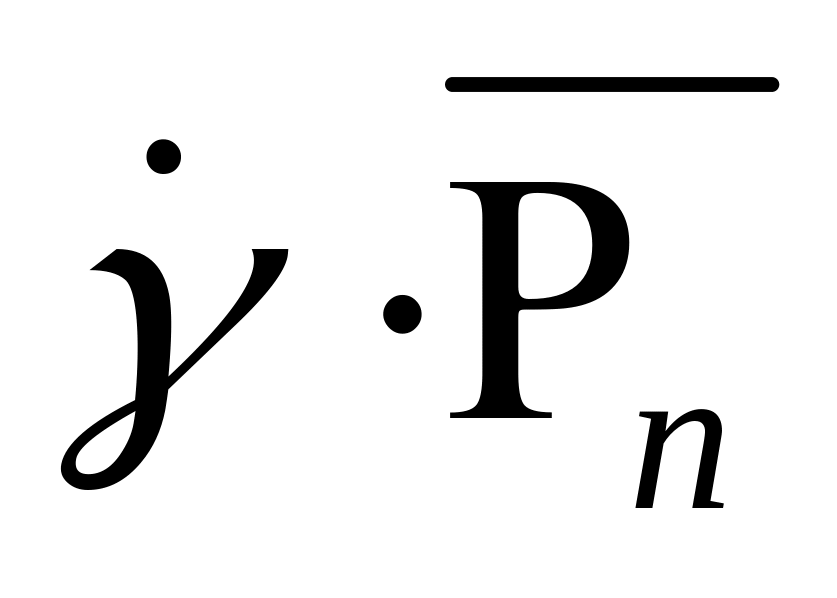

(0
·
)
и lg
[6]
Раствор полимера |
Характеристики растворов полимеров |
lg (0 ) |
lgτ, Па |
Индекс течения,n |
||
Концентрация, Сп, % (мас.) |
Вязкость, 0, Па с при τ = 0 |
Степень полимеризации, |
||||
Вискоза |
6,6-8,5 |
5-12 |
100-300 |
0-4 |
2,15 |
1,0 |
|
|
|
|
4-5 |
2,15-3,1 |
1,04 |
|
|
|
|
5-6 |
3,1-3,9 |
1,21 |
|
|
|
|
6-7 |
3,9-4,5 |
1,67 |
|
|
|
|
7-8 |
4,5-5,5 |
2,22 |
|
|
|
|
8-9 |
5,5-6,2 |
2,90 |
|
6,6-7,5 |
6-30 |
300-600 |
0-4 |
1,7 |
1,0 |
|
|
|
|
4-5 |
1,7-2,7 |
1,05 |
|
|
|
|
5-6 |
2,7-3,6 |
1,13 |
|
|
|
|
6-7 |
3,6-4,3 |
1,35 |
|
|
|
|
7-8 |
4,3-4,8 |
1,96 |
|
|
|
|
8-9 |
4,8-5,1 |
3,34 |
|
6,6-7,5 |
10-40 |
300-600 |
0-4 |
1,35 |
1,0 |
|
|
|
|
4-5 |
1,35-2,3 |
1,03 |
|
|
|
|
5-6 |
2,3-3,25 |
1,06 |
|
|
|
|
6-7 |
3,25-4,1 |
1,21 |
|
|
|
|
7-8 |
4,1-4,6 |
1,82 |
|
|
|
|
8-9 |
4,6-4,9 |
3,1 |
Медно-аммиачный прядильный раствор целлюлозы |
12-14 |
130-170 |
230-300 |
0-4 |
1,6 |
1,0 |
|
|
|
|
4-4,5 |
1,6-2,1 |
1,02 |
|
|
|
|
4,5-5,0 |
2,1-2,5 |
1,04 |
|
|
|
|
5,0-5,5 |
2,5-3,0 |
1,06 |
|
|
|
|
5,5-6,0 |
3,0-3,4 |
1,28 |
|
|
|
|
6,0-6,5 |
3,4-3,7 |
1,52 |
|
|
|
|
6,5-7,0 |
3,7-3,9 |
2,13 |
|
|
|
|
7,0-7,5 |
3,9-4,1 |
3,23 |
|
10-12 |
140-180 |
300-350 |
0-4 |
1,5 |
1,0 |
|
|
|
|
4,0-4,5 |
1,5-2,0 |
1,01 |
|
|
|
|
4,5-5,0 |
2,0-2,5 |
1,03 |
|
|
|
|
5,0-5,5 |
2,5-2,9 |
1,07 |
|
|
|
|
5,5-6,0 |
2,9-3,3 |
1,27 |
|
|
|
|
6,0-6,5 |
3,3-3,7 |
1,61 |
|
|
|
|
6,5-7,0 |
3,7-3,9 |
2,22 |
|
|
|
|
7,0-7,5 |
3,9-4,1 |
3,45 |
Вторичный ацетат целлюлозы в ацетоново-водной смеси (95:5) |
25 |
50-120 |
250-270 |
0-4 |
1,6 |
1,0 |
|
|
|
|
4-5,0 |
1,6-2,5 |
1,02 |
|
|
|
|
5,0-5,5 |
2,5-2,9 |
1,08 |
|
|
|
|
5,5-6,0 |
2,9-4,0 |
1,95 |
|
|
|
|
6,0-6,5 |
4,0-4,7 |
1,64 |
Полиакрилонитрил в диметилформамиде |
15-20 |
25-60 |
1000-1200 |
0-5 |
2,0 |
1,0 |
|
|
|
|
5-6 |
2,0-2,9 |
1,04 |
|
|
|
|
6-7 |
2,9-3,9 |
1,33 |
|
|
|
|
8-9 |
4,7-5,2 |
1,79 |
|
|
|
|
9-10 |
5,2-5,6 |
2,7 |
|
|
50-120 |
1200-1600 |
0-5 |
1,9 |
1,0 |
|
|
|
|
5-6 |
1,9-2,8 |
1,06 |
|
|
|
|
6-7 |
2,8-3,7 |
1,13 |
|
|
|
|
7-8 |
3,7-4,4 |
1,41 |
|
|
|
|
8-9 |
4,4-4,9 |
1,86 |
|
|
|
|
9-10 |
4,9-5,4 |
2,25 |
|
|
100-170 |
1600-1900 |
0-5 |
1,8 |
1,0 |
|
|
|
|
5-6 |
1,8-2,7 |
1,09 |
|
|
|
|
6-7 |
2,7-3,5 |
1,31 |
|
|
|
|
7-8 |
3,5-4,0 |
1,67 |
|
|
|
|
8-9 |
4,0-4,5 |
2,2 |
|
|
|
|
9-10 |
4,5-5,0 |
2,46 |
|
|
170-250 |
1900-4000 |
0-5 |
1,5 |
1,0 |
|
|
|
|
5-6 |
1,5-2,4 |
1,13 |
|
|
|
|
6-7 |
2,4-3,1 |
1,41 |
|
|
|
|
7-8 |
3,1-3,7 |
1,67 |
|
|
|
|
8-9 |
3,7-4,2 |
2,04 |
|
|
|
|
9-10 |
4,2-4,6 |
2,5 |
|
|
|
|
7,0-7,5 |
4,1-4,3 |
2,22 |
|
|
|
|
7,5-8,0 |
4,3-4,5 |
2,70 |
Раствор полисульфонамида в диметилацетамиде (ДМАА) |
10,8-11,5 |
40-50 |
130-160 |
0-4 |
1,8 |
1 |
|
|
|
|
4-4,5 |
1,8-2,3 |
1,03 |
|
|
|
|
4,5-5,0 |
2,3-2,8 |
1,15 |
|
|
|
|
5,0-5,5 |
2,8-3,1 |
1,27 |
|
|
|
|
5,5-6,0 |
3,1-3,5 |
1,56 |
|
|
|
|
6,0-6,5 |
3,5-3,8 |
1,82 |
|
|
|
|
6,5-7,0 |
3,8-4,0 |
2,17 |
|
|
|
|
7,0-7,5 |
4,0-4,2 |
2,63 |
|
|
|
|
7,5-8,0 |
4,2-4,3 |
3,33 |
|
18 |
300-600 |
60-90 |
0-4,5 |
2,6 |
1 |
|
|
|
|
4,5-5,0 |
2,6-3,0 |
1,01 |
|
|
|
|
5,0-5,5 |
3,0-3,6 |
1,03 |
|
|
|
|
5,5-6,0 |
3,6-4,0 |
1,12 |
|
|
|
|
6,0-6,5 |
4,0-4,4 |
1,3 |
|
|
|
|
6,5-7,0 |
4,4-4,7 |
1,54 |
ПФТА в концентрированной серной кислоте |
19-20 |
180-350 (при 750С) |
160-200 |
0-4 |
1,7 |
1,0 |
|
|
|
|
4-4,5 |
1,7-2,2 |
1,07 |
|
|
|
|
4,5-5,0 |
2,2-2,6 |
1,24 |
|
|
|
|
5,0-5,5 |
2,6-2,9 |
1,65 |
|
|
|
|
5,5-6,0 |
2,9-3,1 |
2,00 |
|
|
|
|
6,0-6,5 |
3,1-3,3 |
2,96 |
|
|
|
|
6,5-7,0 |
3,3-3,4 |
3,67 |
Полиоксадиазол в концентрированной серной кислоте |
3,9-5,6 |
150-350 (при 750С) |
1320-1530 |
0-5 |
1,8 |
1,0 |
|
|
|
|
5-5,5 |
1,8-2,3 |
1,03 |
|
|
|
|
5,5-6,0 |
2,3-2,7 |
1,10 |
|
|
|
|
6,0-6,5 |
2,7-3,1 |
1,20 |
|
|
|
|
6,5-7,0 |
3,1-3,6 |
1,34 |
|
|
|
|
7,0-7,5 |
3,6-3,9 |
1,63 |
|
|
|
|
7,5-8,0 |
3,9-4,1 |
2,20 |
ПМФИА в ДМАА |
16-19 |
45-55 при 250С |
120-140 |
0-4 |
1,9 |
1,0 |
|
|
|
|
4-4,5 |
1,9-2,4 |
1,02 |
|
|
|
|
4,5-5,0 |
2,4-2,8 |
1,10 |
|
|
|
|
5,0-5,5 |
2,8-3,2 |
1,37 |
|
|
|
|
5,5-6,0 |
3,2-3,6 |
1,52 |
|
|
|
|
6,0-6,5 |
3,6-3,8 |
1,67 |
|
|
|
|
6,5-7,0 |
3,8-4,1 |
1,89 |
|
|
|
|
7,0-7,5 |
4,1-4,3 |
2,22 |
|
|
|
|
7,5-8,0 |
4,3-4,5 |
2,70 |
Полисульфонамид в ДМАА +3%LiCl |
10,8-11,5 |
40-50 |
130-160 |
0,4 |
1,8 |
1,0 |
|
|
|
|
4-4,5 |
1,8-2,3 |
1,03 |
|
|
|
|
4,5-5,0 |
2,3-2,8 |
1,15 |
|
|
|
|
5,0-5,5 |
2,8-3,1 |
1,27 |
|
|
|
|
5,5-6,0 |
3,1-3,5 |
1,56 |
|
|
|
|
6,0-6,5 |
3,5-3,8 |
1,82 |
|
|
|
|
6,5-7,0 |
3,8-4,0 |
2,17 |
|
|
|
|
7,0-7,5 |
4,0-4,2 |
2,63 |
|
|
|
|
7,5-8,0 |
4,2-4,3 |
3,33 |
|
18 |
300-600 |
60-90 |
0-4,5 |
2,6 |
1,0 |
|
|
|
|
4,5-5,0 |
2,6-3,0 |
1,01 |
|
|
|
|
5,0-5,5 |
3,0-3,6 |
1,03 |
|
|
|
|
5,5-6,0 |
3,6-4,0 |
1,12 |
|
|
|
|
6,0-6,5 |
4,0-4,4 |
1,3 |
|
|
|
|
6,5-7,0 |
4,4-4,7 |
1,54 |
|
|
|
|
7,0-7,5 |
4,7-5,0 |
1,69 |
|
|
|
|
7,5-8,0 |
5,0-5,3 |
1,82 |
Примечание Сп - концентрация полимера в растворе; η0- эффективная вязкость раствора при напряжении сдвига, τ →0; - степень полимеризации; ДМФ - диметилформамид; ДМАА - диметилацетамид; ПФТА - поли(n-фенилентерефталамид); ПМФИА - поли(м-фениленизофталамид).
