2. Технологічна частина

2.1. Аналіз точності і технологічності конструкції деталі.

2.1.1. Параметри точності і технологічності деталі втулка торсіонна УЯИШ 713354.201 наведені в таблиці 2.1.1. Ескіз деталі наведений на рис.2.1.

Таблиця 2.1.1

Точність параметрів деталі втулка торсіонна уяиш 713354.201

Позначення поверхні	Назва поверхні	Розміри з відхиленнями, що задані на кресленні	Точність поверхні(квалітет)	Точність від-носних поворотів, відстаней, розміщення поверхонь	Точність форми	Шорсткість поверхні (Ra)
1	2	3	4	6	7	8
1,5	Торець	34,5	h14	-	-	6,3
2	Зовнішня циліндрична		-	-	-	1,6
3	Зовнішня конічна	1,5х45º	IT14/2	-	-	6,3
4	Зовнішня циліндрична	Ø22	h14	-	-	6,3
6	Внутрішня циліндрична	Ø12+0,043	Н9	-	-	0,8
7	Внутрішня циліндрична	Ø14	Н14	-	-	6,3
8	Отвір	Ø2	Н14	-	-	6,3
9	Канавка	1х1хR0,2	IT14/2	-	-	6,3
10	Фаска	1х45º	IT14/2	-	-	6,3
11	Фаска	1х45º	IT14/2	-	-	6,3

Найбільш підвищенні вимоги до точності та якості пред'являються до наступних поверхонь:

Поверхня 2 – зовнішня циліндрична розміром , шорсткістю Ra 1,6. Така точність поверхні необхідна для щільної запре совки втулки.

Поверхня 6 – внутрішня циліндрична розміром Ø22, шорсткістю Ra 0,8. Витримана точність цієї поверхні потрібна для.

Поверхня 10 – зовнішня циліндрична поверхня , шорсткістю Ra 0,8. Дана точність поверхні необхідна для

Технологічність конструкції – це сукупність властивостей конструкцій виробу, що визначають її пристосованість до досягнення оптимальних затрат при виробництві, експлуатації та ремонту для заданих показників якості, об’єму випуску та умов виконання роботи. Важливе місце серед вимог до техніко-економічних показників промислових виробів займають питання технологічності конструкції. Технологічність конструкції деталі аналізується з врахуванням умов її виробництва, розглядаючи особливості конструкції та вимог якості як технологічні задачі виробника.

По ГОСТ 14.205-83 технологічність конструкції виробу, що визначає її пристосованість до досягнення оптимальних затрат при виробництві, експлуатації та ремонті для заданих показників якості, об’єму випуску та умов виконання робіт. До основних показників якості виробу можна віднести безвідмовність функціонування, довговічність, точність з’єднань, рівень шуму, безпеку, коефіцієнт корисної дії, зручність та простоту обслуговування, ступінь механізації і т. ін.

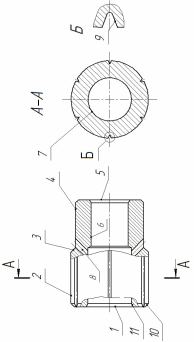

Рис.2.1 Ескіз деталі втулка УЯИШ.713354.201

Аналіз технологічності деталі втулка УЯИШ.713354.201.

Критерії технологічності:

1. З точки зору форм та розмірів, деталь втулка УЯИШ.713354.201 технологічна, так як складається з простих поверхонь.

2. З точки зору коефіцієнта використання матеріалу для деталі:

, де М  маса деталі; М_м  маса заготовки.

Так як коефіцієнт К_ВМ = 1,1, тобто більше 0,5  деталь є технологічною.

3. З точки зору отримання заготовки деталь є технологічною, так як деталь циліндричної не складної форми.

4. З точки зору базування деталі  деталь є технологічною, так як для матеріалізації її базування, використовуються універсальні затискні пристрої.

5. З точки зору використання металоріжучих верстатів деталь є технологічною, це обумовлено тим що на більшості операціях використовуються універсальні верстати.

6. З точки зору використання ріжучих інструментів  деталь є технологічною, тому що на більшості механічних операціях використовуються стандартизовані (універсальні) ріжучі інструменти, такі як: різці та свердла.

7. З точки зору використання затискних та вимірювальних пристроїв деталь є технологічною.

Проведений аналіз показує що деталь втулка УЯИШ.713354.201 є технологічною.

2.1.2. Параметри точності і технологічності деталі гвинт УЯИШ 716652.201 наведені в таблиці 2.1.2. Ескіз деталі наведений на рис.2.2.

Таблиця 2.1.2

Точність параметрів деталі гвинт УЯИШ 716652.201

№ пов	Найменування поверхні	Розмір з відхилен-ням	К-тет т-ті	Точність		Шорсткість пов.-ні
				відносних	форми
1,2	Торець	242-0,1				1,6
3	Шліцевий паз	3,499 6,88 ∅26,3+0,13 10,86 z=6	Н11	 0,02 П	-	0,63
4,13	Зовнішня циліндрична	102 ∅42-,0002	h14	 Т0,05  ∅ 0,05	-	0,4
5	Внутрішня циліндрична	112 ∅25+0,016	Н14	 0,03 П	-	0,5
6,7	Внутрішня циліндрична	∅25,5	Н14	-	-	0,5
8	Внутрішня циліндрична	Отвір ∅18	Н14	 0,1	-	0,4
9	Внутрішня циліндрична	∅26+0,020	Н7	 0,05 П	-	1,6
10	Гвинтова канавка	t=13 ∅40,5	H14	-	-	0,4
11	Паз	5,5-0,2 6 пазів ∅38-0,1	h14	-	-	0,63
12	Канавка	∅25,5	IT14/2	-	-	1,6
14	Отвір	3 отв. ∅4	Н14	-	-	1,6
15	Отвір	∅5	Н14	-	-	0,5
16	Внутрішня конічна	1,5х15º	IT14/2	-	-	2,5

Рис.2.2 Ескіз деталі гвинт УЯИШ 716652.201

Кількісний метод оцінки технологічності

До кількісного методу оцінки технологічність конструкції застосовують показники, які передбачені ГОСТ 14.203-73. Проведемо розрахунок по деяким з цих показників.

Коефіцієнт уніфікації конструктивних елементів деталі:

(2.1.1)

де Q_уе=21 шт. – кількість уніфікованих елементів деталі;

Q_е= 23шт. – загальна кількість конструктивних елементів.

Підставляючи відомі величини в формулу (2.1.1), отримуємо:

При К_це0,6 деталь вважається технологічною

Деталь вважається технологічною по точності, коли коефіцієнт точності обробки К_точ=0,8. Цей коефіцієнт визначається за формулою

К_точ=1-1/А_ср (2.1.2)

де А_ср – середній квалітет точності обробки, який визначається як :

(2.1.3)

де А – квалітет точності обробки;

п – кількість розмірів, які відповідають даному квалітет, шт.

Підставляючи відомі величини в формулу (2.1.3), отримаємо:

А_ср=(34·14+38·12+5·9+2·7)/83=11,9

Підставляючи відомі величини в формулу (2.1.2), отримуємо:

К_точ=11/11,9=0,92

При коефіцієнті К_точ0,8 деталь вважається технологічною

Визначимо технологічність по коефіцієнту шорсткості поверхні, який повинен прагнути до нуля:

К_ш=Q_шн/Q_шо

де Q_шн – кількість поверхонь з необґрунтованою шорсткістю, шт.;

Q_шо – загальна кількість поверхонь, які підлягають обробці, шт.

Так як Q_шн=0 то К_ш=0 , таким чином деталь може вважатися технологічною.

Якісний метод оцінки технологічності

Якісний метод оцінки технологічності деталі заснований на практичних рекомендаціях. Деталь гвинт достатньо технологічна, дозволяє використання високопродуктивних методів обробки.

З точки зору механічної обробки виникають деякі ускладнення при обробці шліцевих зубів та пазів.

Гвинт достатньо жорсткий, що забезпечує отримання високого класу точності при обробці.

Таким чином в цілому конструкцію деталі можна вважати технологічною. Майже до всіх поверхонь забезпечений вільний підхід ріжучого інструменту. Відсутні поверхні з необґрунтовано високою точністю обробки. Всі невідповідальні поверхні оброблюються по 14-му квалітет.

Проаналізувавши всі вище перелічені фактори, будемо вважати деталь гвинт УЯИШ .716652.201 є технологічним.
