9.1. Нормирование точности цилиндрических зубчатых колес
ГОСТ 1643-81 «Передачи зубчатые цилиндрические, допуски» распространяется на эвольвентные цилиндрические зубчатые передачи с прямозубыми, косозубыми и шевронными колесами, и модулем зубьев от 1 до 55 мм.
9.1.1. Показатели кинематической точности
Нормы кинематической точности определяют величину допускаемой погрешности угла поворота ведомого зубчатого колеса и передачи в пределах его полного оборота.
Т а б л и ц а 21
Показатели кинематической точности
№ |
Нормируемые показатели точности или комплексы |
Показатель |
Степени точности |
Зубчатые колеса |
|||
1 |
Наибольшая кинематическая погрешность зубчатого колеса |
|
3 – 9 |
Т а б л и ц а 21 Окончание
№ |
Нормируемые показатели точности или комплексы |
Показатель |
Степени точности |
2 |
Накопленная погрешность шага и накопленная погрешность k шагов |
Fpr Fpkr |
3 – 6 |
3 |
Накопленная погрешность шага |
Fpr |
7, 8 |
4 |
Погрешность обката и радиальное биение зубчатого венца |
Fcr Frr |
3 – 8 |
5 |
Колебание длины общей нормали и колебание измерительного межосевого расстояния за один оборот колеса |
Fvwr
|
3 – 8 |
6 |
Колебание длины общей нормали и радиальное биение зубчатого венца |
Fvwr Frr |
5 – 8 |
7 |
Погрешность обката и колебание измерительного межосевого расстояния за один оборот колеса |
Fcr
|
5 – 8 |
8 |
Колебание измерительного межосевого расстояния за один оборот колеса |
|
9 – 12 |
9 |
Радиальное биение зубчатого венца |
Frr |
9 – 12 |
Зубчатые передачи |
|||
10 |
Наибольшая накопленная погрешность передачи |
|
3 – 8 |
Кинематическую точность можно выявить и оценить по одному из 10 вариантов, содержащих требования к одному или двум параметрам (табл. 21). Один параметр принимается для нормирования в тех случаях, когда он один полностью выявляет кинематическую точность (п. п. 1, 2, 3, 10 табл. 21) или относится к грубым колесам (п. п. 8, 9 таб. 21). Во всех остальных случаях регламентируются требования к погрешностям, рассматриваемым в радиальном и тангенциальном направлении.
Кинематической погрешностью зубчатого колеса FК.П.К называется разность между действительным и номинальным (расчетным) углами поворота зубчатого колеса на его рабочей оси, ведомого измерительным (точным) колесом при номинальном взаимном положении осей вращения этих колес. Выражается в линейных величинах длиной дуги делительной окружности (рис. 9.1,а). Под рабочей осью зубчатого колеса понимается ось, вокруг которой оно вращается в передаче.
Кинематическая погрешность зубчатого колеса определяется при сопряжении его с измерительным зубчатым колесом. Под измерительным зубчатым колесом понимается зубчатое колесо повышенной точности, применяемое в качестве измерительного элемента для однопрофильного и двухпрофильного методов контроля зубчатых колес.

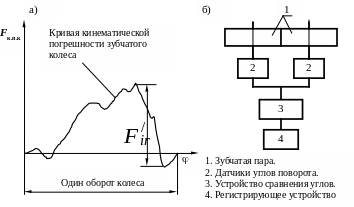

Рис. 9.1. Измерение кинематической погрешности зубчатого колеса
Наибольшая кинематическая погрешность зубчатого колеса F/ir – это наибольшая алгебраическая разность значений кинематической погрешности зубчатого колеса в пределах его полного оборота.
Для измерения F/ir применяется прибор комплексного однопрофильного контроля, схема которого приведена на рис. 9.1,б.
Допуск на кинематическую погрешность зубчатого колеса F/i в стандарте не устанавливается, а его следует определять как сумму допуска на накопленную погрешность шага колеса F/P в зависимости от степени точности по нормам кинематической точности и ff допуска на погрешность профиля зуба, назначаемого в зависимости от степени точности по нормам плавности работы.
Накопленная погрешность шага FPr – это наибольшая алгебраическая разность значений накопленных погрешностей в пределах оборота зубчатого колеса (рис. 9.2). Допуск на накопленную погрешность шага обозначают FP.
Накопленная погрешность k шагов FPkr – это наибольшая разность дискретных значений кинематической погрешности зубчатого колеса при номинальном его повороте на k целых угловых шагов: FPkr = ( – k2/z)r, где – действительный угол поворота (измеренный) зубчатого колеса; z – число зубьев зубчатого колеса; k2/z – номинальный угол поворота колеса; r – радиус делительной окружности колеса (см. рис. 9.2).
Колебание длины общей нормали FvWr – это разность между наибольшей и наименьшей действительными длинами общей нормали в одном и том же зубчатом колесе: Fv Wr = Wmax – Wmin. Допуск на колебание длины общей нормали обозначается Fvw.
Рис. 9.3. Схема измерения длины общей нормали
Длина общей нормали зубчатого колеса W – расстояние между двумя параллельными плоскостями, касательными к двум разноименным активным боковым поверхностям зубьев колеса (рис. 9.3). Общая нормаль к эвольвентным профилям является одновременно касательной к основной окружности.
К
олебание
измерительного межосевого расстояния
за один оборот колеса F//ir
– это разность между наибольшим и
наименьшим действительными межосевыми
расстояниями при двухпрофильном
зацепления измерительного колеса с
контролируемым, при повороте последнего
на полный оборот (рис. 9.4).
Рис. 9.4. Измерение измерительного межосевого расстояния
Радиальное биение зубчатого венца
Frr – это разность
действительных предельных положений
исходного контура в пределах зубчатого
колеса от его рабочей оси. Практически
Frr определяется разностью от
рабочей оси колеса до постоянных хорд
зубьев. Допуск на радиальное биение
зубчатого венца обозначается Fr.
Погрешность обката Fcr – характеризует точность делительной цепи зубообрабатывающего станка и выявляет несогласованность взаимного перемещения обрабатываемого колеса и зубообрабатывающего инструмента. Эта погрешность измеряется непосредственно на станке с помощью кинематомера.
