2.3. Определение высоты сечения плиты.

Толщину плиты, предварительно принятую ранее необходимо уточнить по наибольшим расчетным усилиям. В расчетном отношении плита представляет собой изгибаемый элемент прямоугольного сечения шириной равной b = 100 см и высотой h.

Рисунок 8. Расчётная схема плиты

Принимаем бетон класса

Расчетное сопротивление бетона сжатию составит

Предварительно задаем коэффициент . В зависимости от коэффициента определяем коэффициент .

Далее определяем рабочую высоту сечения :

Определяем высоту сечения плиты :

Принимаем высоту сечения плиты

Рабочая высота для принятого сечения составит .

2.4. Определение сечения арматуры

Армирование плиты осуществляется в виде плоских сварных сеток. Подбор продольной арматуры в каждом сечении плиты определяется по соответствующим изгибающим моментам.

Для плиты крайнего пролета :

Находим

По таблице 6.7 СНБ 5.03.01 - 0.3 по величине _m = 0,038 находим коэффициент  = 0,968 .

Для армирования плиты принимаем арматуру S240. Расчетное сопротивление арматуры растяжению составит :

Определяем требуемую площадь рабочей арматуры:

.

По требуемой площади принимаем арматуру :

- рабочая –  6 мм S240 ; s = 150 мм ; ;

- распределительная –  3 мм S500 ; s = 350 мм ;

Для плиты среднего пролета :

Находим

По таблице 6.7 СНБ 5.03.01 - 0.3 по величине _m = 0,049 находим коэффициент  = 0,963 .

Определяем требуемую площадь рабочей арматуры:

.

По требуемой площади принимаем арматуру :

- рабочая –  8 мм S240 ; s = 200 мм ; ;

- распределительная –  4 мм S500 ; s = 350 мм ;

2.5. Конструирование сеток

Для плит крайнего пролета второстепенных балок:

Рисунок 9. Схема принятой арматуры для крайнего пролета второстепенных балок

Определим габаритные размеры сеток :

;

;

;

;

Таблица 4

Марка поз.	Обозначение	Наименование	Количество	Масса одного эл-та	Примечание
1	КЖИ - 1 - 001	 6 S240 ГОСТ 5781-82 L=800 мм	33	0,178	6,675
2	КЖИ - 1 - 002	 3 S500 ГОСТ 6727-80 L=4850 мм	3	0,267
3	КЖИ - 2 - 003	 6 S240 ГОСТ 5781-82 L=1880 мм	34	0,417	16,124
4	КЖИ - 2 - 004	 3 S500 ГОСТ 6727-80 L=5050 мм	7	0,278

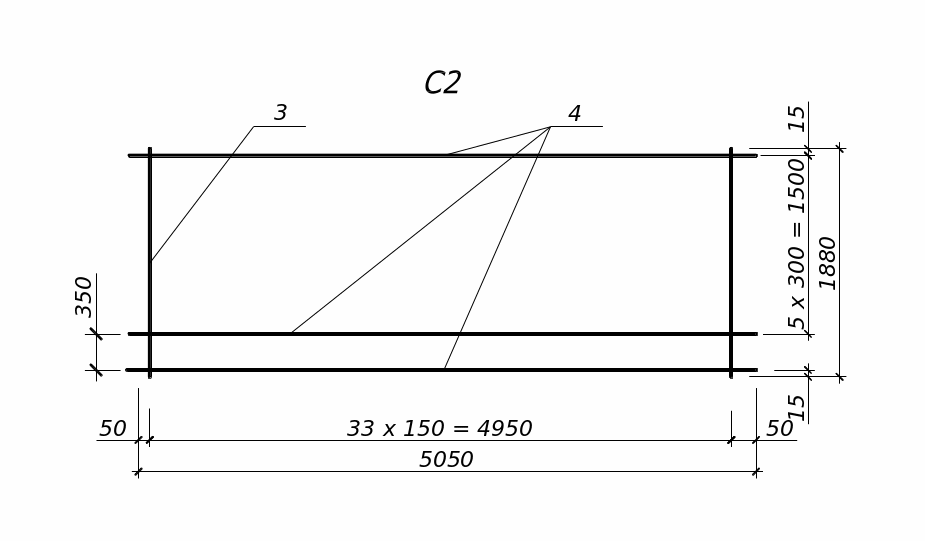

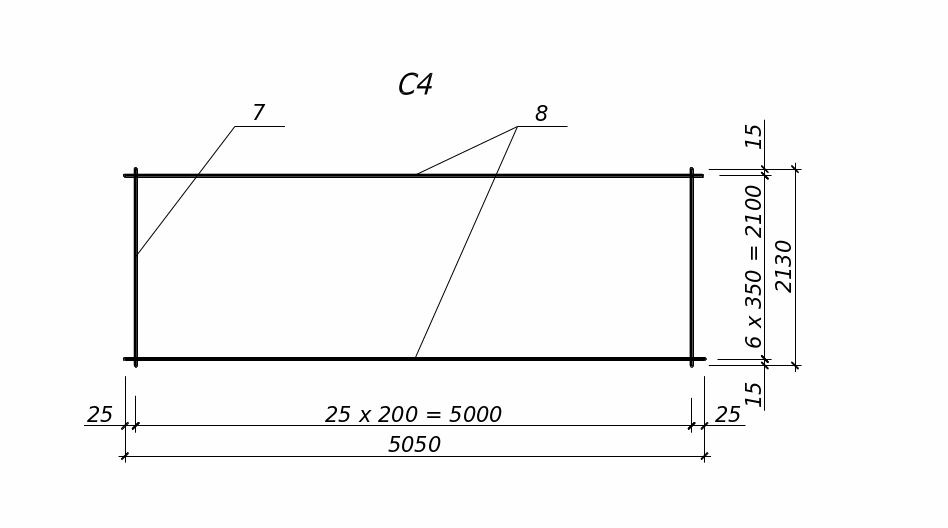

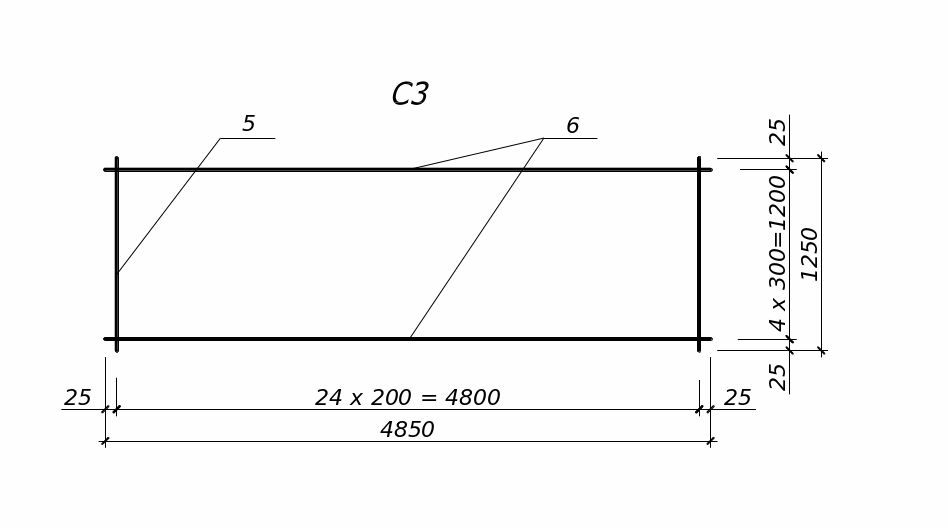

Рисунок 10. Конструкция сеток для плит крайнего пролета второстепенных балок

Таблица 5

Марка позиции	Обозначение	Наименование	Количество	Масса одного эл-та	Примечание
5	КЖИ - 3 - 005	 8 S240 ГОСТ 5781-82 L=1250 мм	25	0,494	14,75
6	КЖИ - 3 - 006	 4 S500 ГОСТ 6727-80 L=4850 мм	5	0,480
7	КЖИ - 4 - 007	 8 S240 ГОСТ 5781-82 L=2130 мм	26	0,841	25,366
8	КЖИ - 4 - 008	 4 S500 ГОСТ 6727-80 L=5050 мм	7	0,50

Для плит среднего пролета второстепенных балок :

Рисунок 11. Схема принятой арматуры для среднего пролета второстепенных балок

Определим габаритные размеры сеток :

;

;

;

;

Таблица 6

Марка позиции	Обозначение	Наименование	Количество	Масса одного эл-та	Примечание
9	КЖИ - 5 - 009	 6 S240 ГОСТ 5781-82 L=800 мм	35	0,178	7,073
10	КЖИ - 5 - 010	 3 S500 ГОСТ 6727-80 L=5100 мм	3	0,281
11	КЖИ - 6 - 011	 6 S240 ГОСТ 5781-82 L=1880 мм	36	0,417	17,035
12	КЖИ - 6 - 012	 3 S500 ГОСТ 6727-80 L=5250 мм	7	0,289

Рисунок 12. Конструкция сеток для плит среднего пролета второстепенных балок

Таблица 7

Марка поз	Обозначение	Наименование	Количество	Масса одного эл-та	Примечание
13	КЖИ - 7 - 013	 8 S240 ГОСТ 5781-82 L=1250 мм	26	0,494	15,369
14	КЖИ - 7 - 014	 4 S500 ГОСТ 6727-80 L=5100 мм	5	0,505
15	КЖИ - 8 - 015	 8 S240 ГОСТ 5781-82 L=2130 мм	27	0,841	26,347
16	КЖИ - 8 - 016	 4 S500 ГОСТ 6727-80 L=5250 мм	7	0,520

Для плит крайнего шага главных балок:

Рисунок 13. Схема принятой арматуры для крайнего шага главных балок

Арматуру для сеток С9 , С10 принимаем конструктивно :

- рабочая –  3 мм S500 ; s = 200 мм ;

- распределительная –  3 мм S500 ; s = 200 мм ;

Определим габаритные размеры сеток :

;

;

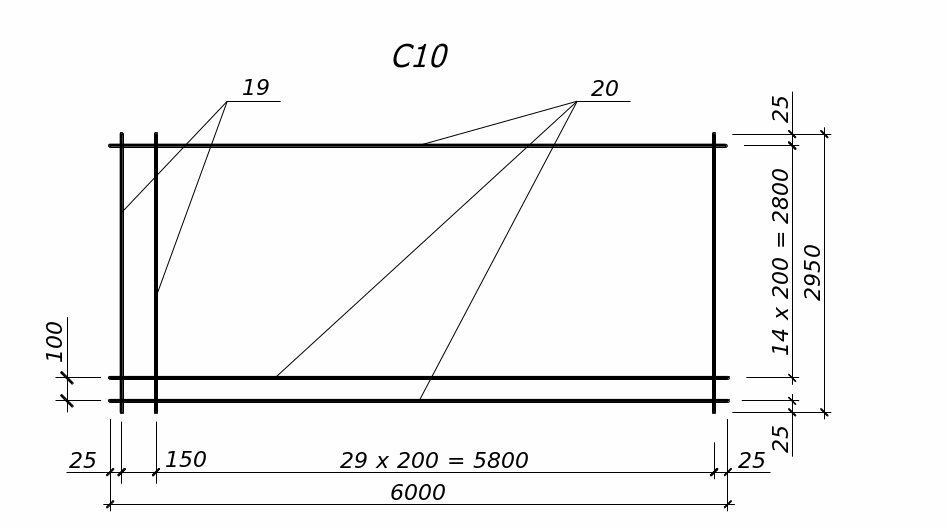

Рисунок 14. Конструкция сеток для плит крайнего шага главных балок

Таблица 8

Марка поз.	Обозначение	Наименование	Количество	Масса одного эл-та	Примечание
17	КЖИ - 9 - 017	 3 S500 ГОСТ 6727-80 L=1750 мм	31	0,096	6,276
18	КЖИ - 9 - 018	 3 S500 ГОСТ 6727-80 L=6000 мм	10	0,33
19	КЖИ - 10 - 019	 3 S500 ГОСТ 6727-80 L=2950 мм	31	0,162	10,302
20	КЖИ - 10 - 020	 3 S500 ГОСТ 6727-80 L=6000 мм	16	0,33

Для плит среднего шага главных балок:

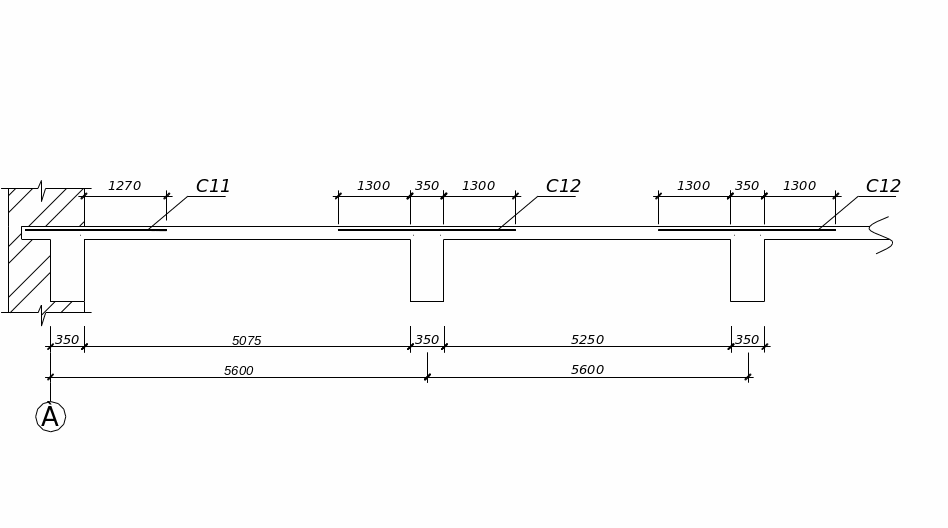

Рисунок 15. Схема принятой арматуры для среднего шага главных балок

Арматуру для сеток С11 , С12 принимаем конструктивно :

- рабочая –  3 мм S500 ; s = 200 мм ;

- распределительная -  3 мм S500 ; s = 200 мм ;

Определим габаритные размеры сеток :

;

;

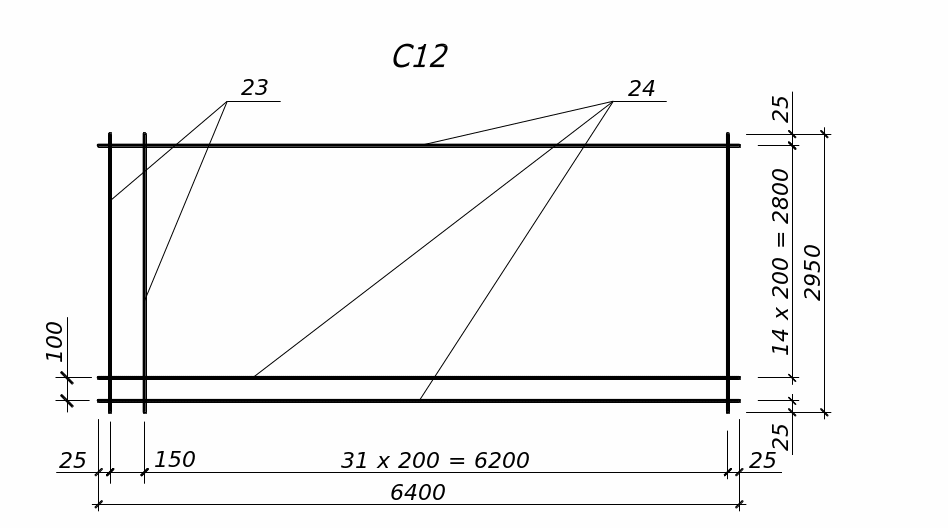

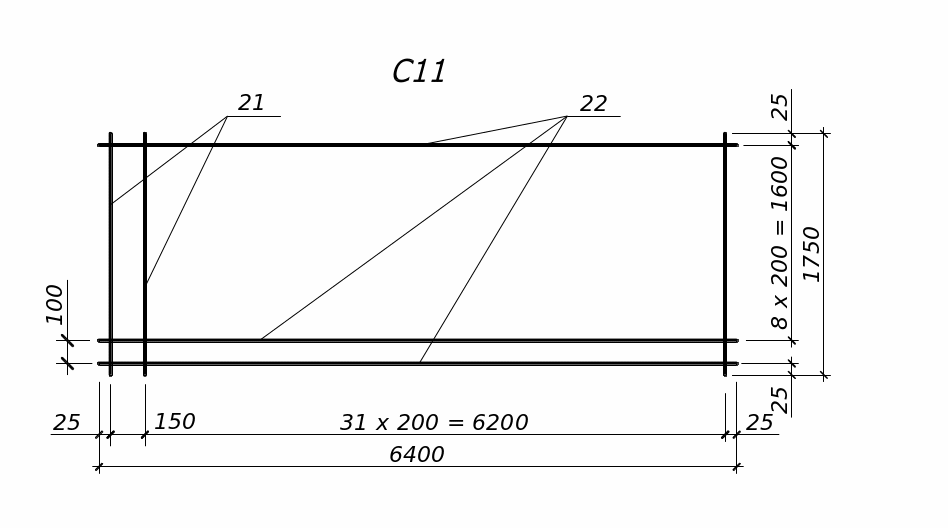

Рисунок 16. Конструкция сеток для плит среднего шага главных балок

Таблица 9

Марка поз	Обозначение	Наименование	Количество	Масса одного эл-та	Примечание
21	КЖИ - 11 - 021	 3 S500 ГОСТ 6727-80 L=1750 мм	33	0,096	6,688
22	КЖИ - 11 - 022	 3 S500 ГОСТ 6727-80 L=6400 мм	10	0,352
23	КЖИ - 12 - 023	 3 S500 ГОСТ 6727-80 L=2950 мм	33	0,162	10,978
24	КЖИ - 12 - 024	 3 S500 ГОСТ 6727-80 L=6400 мм	16	0,352
