Программирование параметров прибора

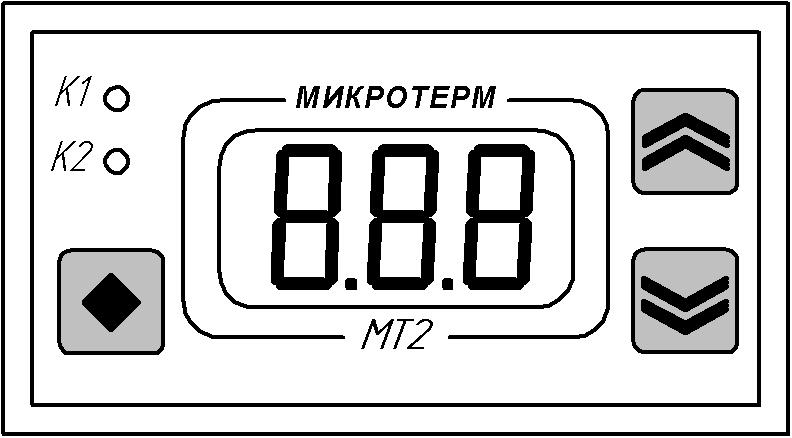

На рисунке 13.2 показан общий вид лицевой панели прибора.
Рисунок 13.2 – Общий вид лицевой панели прибора
Программирование параметров с цифровым значением
При
входе в режим ввода числового значения
параметра на индикаторе прибора
высвечивается трехзначное значение
данного параметра, в котором выбран
младший разряд. Выбранный разряд
отличается от остальных миганием. Выбор
следующего разряда производится путем
нажатия на кнопку
.
После
выбора старшего разряда следующим вновь
выбирается младший. С помощью кнопок
и
можно соответственно увеличить и
уменьшить значение выбранного разряда.
Изменение значения выбранного разряда
происходит циклически, т. е. после
следует и
наоборот. При изменении значения старшего
разряда между
и
появляются
и
,
что дает возможность вводить отрицательные
значения параметров.
Если в течение определенного времени не происходит нажатий на кнопки, то программирование параметра автоматически прекращается, и запоминается последнее измененное значение параметра. Для ускоренного выхода из процедуры программирования данного параметра и перехода к программированию следующего параметра прибора необходимо нажать комбинацию кнопок + или + , причем первой должна нажиматься кнопка .
Программирование параметров с символьным значением
При входе в режим программирования параметра с символьным значением на индикаторе прибора появляется мигающее значение соответствующего параметра. С помощью кнопок и можно изменить значение параметра.
Если в течение определенного времени не происходит нажатий на кнопки, то программирование параметра автоматически прекращается, и запоминается последнее измененное значение параметра. Для ускоренного выхода из процедуры программирования данного параметра и перехода к программированию следующего параметра прибора необходимо нажать комбинацию кнопок + или + причем первой должна нажиматься кнопка .
Сообщения об ошибках
Сообщение
означает,
что значения параметров, хранящиеся в
энергонезависимой
памяти, некорректны. Для выхода из
данного состояния прибор необходимо
заново запрограммировать.
Если
значение измеряемой величины находится
вне пределов диапазона измерений,
то на индикаторе прибора появляется
символ
или
.
В
случае неисправности
канала измерения, требующей ремонта,
или неисправности первичного
преобразователя на индикаторе прибора
появляется символ
.
Если
в результате процедуры самонастройки
приемлемые значения параметров
не определились, на индикаторе прибора
отображается символ
прибор
прекращает работу. Необходимо попытаться
выполнить процедуру еще раз, переводя
значение параметра
сначала в положение
,
затем в положение
.
Либо отключить самонастройку (значение параметра перевести в ) и установить значения параметров ПИД закона регулирования ( , , , ) вручную.
Уровни программирования
Порядок движения по уровням программирования показан на рисунке 13.3.
Рисунок 13.3
Рабочий (основной) уровень
На рабочем уровне прибор осуществляет индикацию значений измеряемой величины и функцию регулирования. На данном уровне оператор имеет возможность изменять заданные значения для регулирующих выходов К1 и К2 для позиционного или для ПИД ШИМ закона регулирования.
Для программирования заданного значения для реле KI необходимо в режиме индикации значений измеряемой величины нажать кнопку . При этом на индикаторе прибора появится символ заданного значения . После отпускания кнопки на индикаторе появляется значение параметра мигающей цифрой в младшем разряде. Далее программирование заданного значения осуществляется в соответствии с процедурой программирования параметров с цифровым значением.
Программирование заданного значения для реле К2 выполняется аналогично с той разницей, что вместо кнопки необходимо нажать кнопку
Параметрический уровень
Параметрический уровень содержит параметры закона регулирования. Переход на параметрический уровень осуществляется из рабочего уровня путем нажатия и удержания кнопки до появления на индикаторе символа после чего кнопку необходимо отпустить. Если продолжать удерживать кнопку далее, то спустя некоторое время прибор перейдет на конфигурационный уровень.
После отпускания кнопки на индикаторе прибора появляется имя программируемого параметра. Переход к следующему параметру осуществляется путем нажатия кнопок или . Если в течение определенного времени не происходит нажатий на кнопки, то программирование параметра автоматически прекращается, и прибор переходит на рабочий уровень.
Если во время индикации имени параметра нажать кнопку , то на индикаторе прибора появляется значение данного параметра с мигающей цифрой в младшем разряде для параметра с цифровым значением или мигающее значение параметра с символьным значением. Далее программирование значения параметра осуществляется в соответствии с процедурой программирования параметров с цифровым или символьным значением, описанной в разделах 3.1 и 3.2.
Если далее не происходит нажатий на кнопки прибора, то осуществляется автоматический переход на рабочий уровень с запоминанием новых значений параметров в энергонезависимой памяти. Для ускоренного запоминания значений параметров и перехода на рабочий уровень можно использовать комбинацию кнопок + .
Конфигурационный уровень прибора
Переход на конфигурационный уровень осуществляется из рабочего уровня путем нажатия и удержания кнопки до появления на индикаторе символа . Доступ к параметрам и программирование осуществляются так же, как и на параметрическом уровне.
Скрытый уровень
Для
перехода на скрытый уровень необходимо
включить питание прибора при нажатой
кнопке
.
При этом на индикаторе появляется
цифровое значение пароля. Кнопку
необходимо
удерживать в нажатом состоянии до
появления на индикаторе
символа
.
После
отпускания кнопки
прибор
входит в меню конфигурационного
уровня с одним дополнительным параметром
.
Далее следует с помощью процедуры
программирования параметров с цифровым
значением
задать параметру
значение
пароля, которое высвечивалось на
индикаторе прибора при включении
питания, после чего прибор переходит
на скрытый
уровень.
Доступ к параметрам скрытого уровня и их программирование осуществляются так же, как и на параметрическом уровне.
Защита параметров от несанкционированного изменения
В
приборе предусмотрена защита параметров
от несанкционированного их изменения.
Значение параметра
определяет
уровни, параметры которых защищены.
