Технические характеристики трехфазных силовых трансформаторов с естественным масляным охлаждением
Марка |
Мощность |
Напряжение первичное |
Напряжение вторичное |
Масса |
|
кВА |
кВ |
кВ |
т |
ТМ-25/10 ТМ-40/10 ТМ-63/10 ТМ-100/10 ТМ-160/10 ТМ-250/10 ТМ-400/10 ТМ-630/10 |
25 40 63 100 160 250 400 630 |
10; 6 10; 6 10; 6 10; 6 10; 6 10; 6 10; 6 10; 6 |
0,4; 0,69 0,4; 0,69 0,4; 0,69 0,4; 0,69 0,4; 0,69 0,4; 0,69 0,4; 0,69 0,4; 0,69 |
0,39 0,485 0,6 0,72 1,1 1,425 1,9 3,0 |
1.4 Определение места расположения тп на стройплощадках
На небольших строительных площадках (например, возведение жилого одиночного дома), часто применяют одну ТП, которая снабжает электроэнергией все участки строительства. Такая ТП должна быть размещена, по возможности, ближе к центру электрических нагрузок, создаваемых электроприемниками отдельных участков строительства.
Координаты X и Y теоретического центра малоизменяющихся электрических нагрузок S1, S2,… отдельных участков СП (см. рисунок) определяется по формулам:
,
,
где Si – полная мощность i-го потребителя электроэнергии;
Xi, Yi – координаты точек приложения отдельных нагрузок.
Найдя это теоретическое место расположения будущей ТП, ориентируются по генплану, располагают подстанцию таким образом, чтобы она не мешала фронту строительных работ или коммуникациям.
Если участки строительной площадки расположены на значительной территории, целесообразно выбирать несколько ТП, обслуживающих отдельные участки строительства.
Таблица 4
Условные обозначения, принятые на схеме электроснабжения сп
Обозначение |
Пояснение |
Обозначение |
Пояснение |
|
Силовой и распределительный шкаф
Силовой ящик
Ж/б опора со светильником для лампы ДРЛ-400 Вт
Трансформатор 380/36 в
Прожектор заливающего света ПЭС
Электропривод башенного крана |
|
Лампа сигнального освещения 36 В
Кабель АЛШв 0,4 кВ, проложенный в траншее Гибкий шланговый кабель КРПТ
Бухта с гибким кабелем
Сеть низкого напряжения 36 В сигнального освещения
Шкаф счетчиков активной и реактивной энергии |

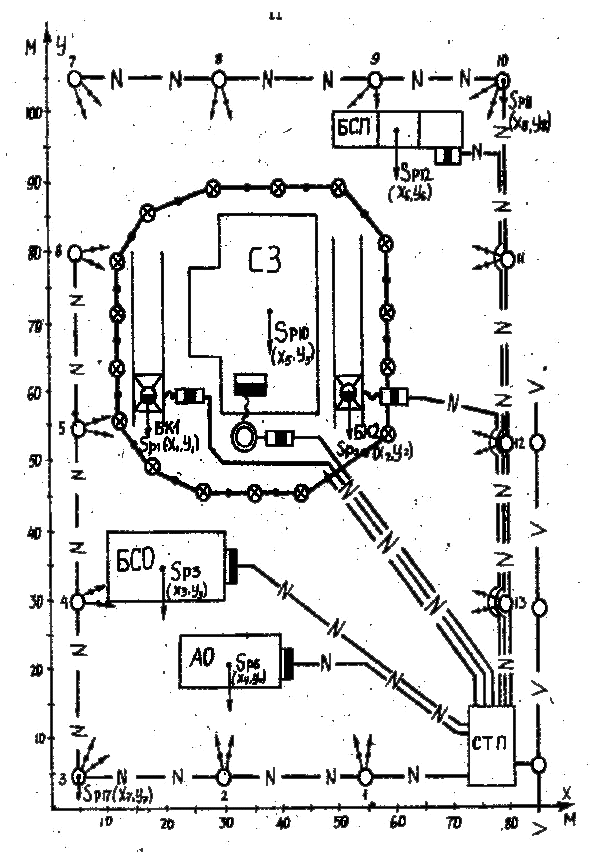

Схема внутреннего электроснабжения стройплощадки от
существующей трансформаторной подстанции (СТП)
В случае если установить ТП в теоретическом центре нагрузки нельзя (например, он попадает на строящееся здание, котлован, служебные помещения и др.) ее устанавливают, сместив в сторону источника электроснабжения.
При выборе количества и типа ТП удобно приемники электроэнергии СП разбить на две группы:
а) имеющие временный характер и применяемые только во время строительства;
б) использующиеся при ведении строительных работ и остающиеся после окончания строительства в постоянной эксплуатации.
Для первой группы
преобладающим типом ТП на строительстве
являются комплектные передвижные
однотрансформаторные подстанции СКТП
(100
1000
кВА, U=10
6/0,4
кВ).
Для второй группы приемников наиболее часто используют закрытые стационарные киоски, применяемые для электроснабжения городских электроприемников или предприятий.
Разукрупнение ТП обеспечивает значительную экономию цветных металлов, затрачиваемых на кабельные и воздушные линии вторичного напряжения и, снижает величину потерь электроэнергии во время их эксплуатации.
При напряжении распределительной сети 380/220 В и примерно равномерном распределении нагрузок по строительной площадке расстояние между отдельными ТП не должны превышать 500-800 м.
Расстояние от одиночной трансформаторной подстанции до самого удаленного электроприемника не должно превышать, согласно существующим нормам, 400 м.
Отметим, что капитальные минимальные затраты имеют место при сооружении однотрасформаторных ТП, однако они должны применяться, главным образом, для приемников 3 категории.
2-х трансформаторные подстанции следует применять в случае преобладания на стройплощадке нагрузок 1-й и 2-й категории, не допускающих перерыва в электроснабжении во время смены поврежденного трансформатора. Мощность каждого трансформатора рассчитывают на величину нагрузки электроприемников 1-й и 2-й категории.
При отсутствии точных данных о величине нагрузок 1-й и 2-й категории каждый трансформатор рассчитывают на 60-70% полной нагрузки подстанции.
Применение 3-х и более трансформаторов на подстанциях строительных площадок не практикуется.
Использовать на строй площадках трансформаторы мощностью более 1000 кВА не рекомендуется, т. к. токи короткого замыкания на стороне низшего напряжения становятся очень большими, а сам трансформатор имеет большие габариты.
