1.4 Выбор источников питания системы собственных нужд станции
На проектируемой станции устанавливаем по одному трансформатору собственных нужд на блок, присоединяемых на шины генераторного напряжения, и один резервный трансформатор, присоединяемый к обмотке низшего напряжения автотрансформатора связи.
Выбираем трансформатор (таблица 4) исходя из условия Sт.с.н.≥ Sс.н.max
Таблица 4. Трансформаторы собственных нужд
Тип |
Номинальная напряжение обмотки ВН, кВ |
Номинальная напряжение обмотки НН, кВ |
Номинальная мощность, МВА |
Потери холостого хода Рx, кВт |
Потери КЗ Pк, кВт |
Напряжение КЗ Ukв-н, % |
Цена млн.руб |
ТРДНС-25000/35 |
20 |
6,3 |
25 |
25 |
115 |
10,5 |
0,9 |
Принимаем к установке трансформатор ТРДНС-25000/35 что соответствует условию 25МВА > 23,04МВА.
1.5 Выбор схем распределительных устройств
В проектируемой станции и для РУ 220 и для РУ 500 выбираем две системы шин с обходной.

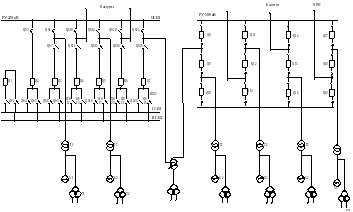

Рисунок 5. Схема распределительных устройств
1.6 Технико-экономический расчет главной схемы
Годовые потери электроэнергии в трехфазных трансформаторах, для полученных графиков проходящей мощности:
Рассчитываем годовые потери в трансформаторе на стороне 220кВ (1вариант):
Общие потери в трансформаторах на стороне 220 кВ:
Рассчитываем годовые потери в трансформаторе на стороне 220кВ (2вариант):
Общие потери в трансформаторах на стороне 220 кВ:
Рассчитываем годовые потери в трансформаторе на стороне 500 кВ:
Общие потери в трансформаторах на стороне 500 кВ:

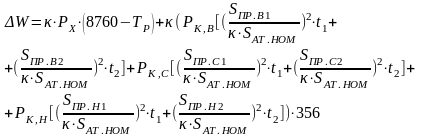

Годовые потери электроэнергии в трехобмоточных трехфазных автотрансформаторах:
Рассчитываем типовой мощности автотрансформатора:
Находим потери в обмотках автотрансформатора, отнесенные к стороне ВН:
Находим потери в обмотках автотрансформатора, отнесенные к стороне СН:
Находим потери в обмотках автотрансформатора, отнесенные к стороне НН:
Годовые потери электроэнергии в автотрансформаторе
Суммарные годовые потери в трансформаторах и автотрансформаторах:
Определим капиталовложения, включающие в себя стоимость трансформаторов и ячеек распределительного устройства:
Рассчитаем годовые эксплуатационные издержки:
Стоимость потерь электроэнергии:
Годовые амортизационные отчисления рассчитываются по формуле:
,
Годовые издержки на обслуживание электроустановки:
,
Рассчитаем годовые эксплуатационные издержки:
Результаты расчетов заносим в таблицу 5
Таблица 5. Принятое к установке оборудование и его стоимость.
Наименование оборудования |
Стоимость единицы, млн. р. |
Кол-во единиц, шт. |
Общая стоимость, млн.р. |
Кол-во единиц, шт. |
Общая стоимость, млн.р. |
Трансформаторы блочные220 кВ |
5,835 |
2 |
11,67 |
2 |
11,67 |
Трансформаторы блочные 500 кВ |
6,270 |
4 |
25,08 |
4 |
25,08 |
Автотрансформаторы |
9,387 |
3 |
28,161 |
3 |
28,161 |
Трансформаторы собственных нужд |
0,9 |
6 |
5,4 |
6 |
5,4 |
Ячейка выключателя 220 кВ |
1,277 |
7 |
8,939 |
7 |
8,939 |
Ячейка выключателя 500 кВ |
2,630 |
12 |
31,56 |
12 |
31,56 |
Издержки |
9,144 |
9,139 |
|||
Приведенные затраты |
20,792 |
20,787 |
|||
