Приднестровский государственный университет

им. Т.Г. Шевченко

Инженерно-технический институт

Пояснительная записка к курсовому проекту

По предмету: «Теория механизмов и машин»

На тему: «Рычажный механизм»

Выполнил: студент гр.13КТ1

Талпа Л.В.

Проверил: старший преподаватель

Руденко Л.Н.

Тирасполь 2015 г.

  1. Синтез и кинематическое исследование рычажного механизма

1.1 Проводим структурный анализ и определяем класс механизма

Число степеней свободы механизма определяем по формуле ПА Чебышева:

W=3n-2P5

где W-степень подвижности механизма,

n-число подвижных звеньев, n=5;

Р5-количество вращательных и поступательных пар пятого класса, имеющихся в данном механизме, Р5=7.

W=35-27=1

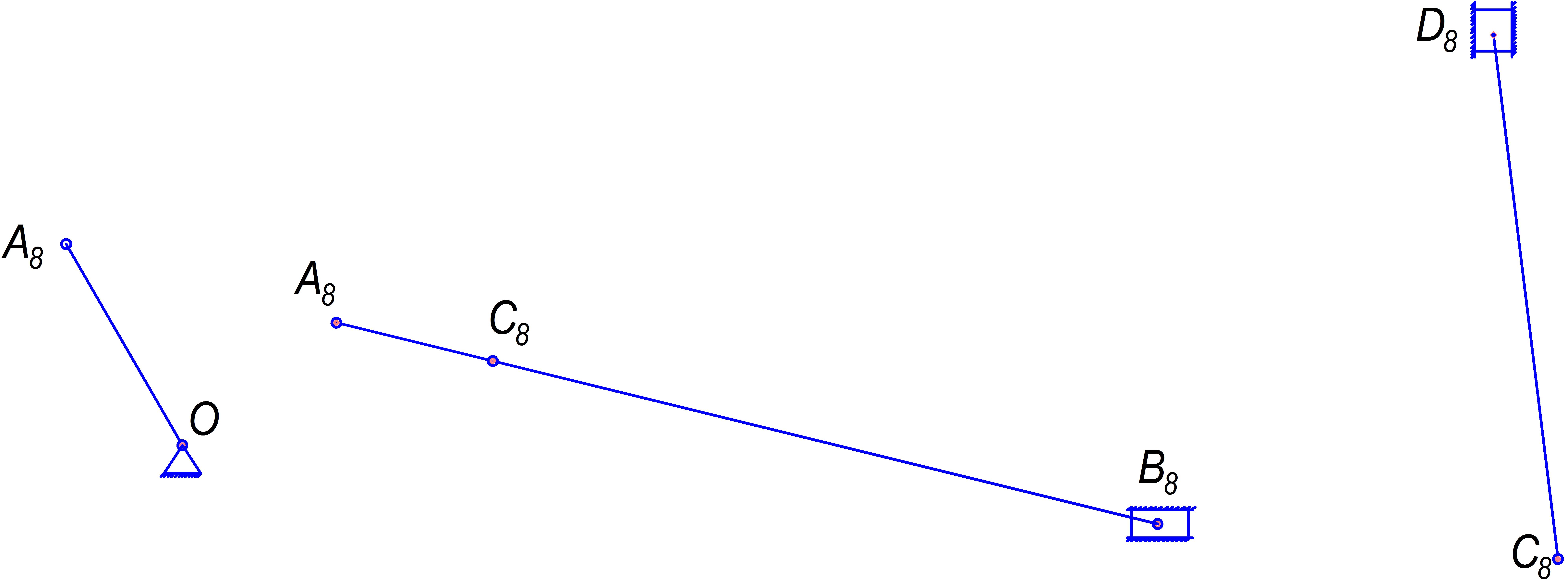

Разбиваем механизм на группы Ассура, начиная с выходных звеньев. Последовательно отделяем от механизма группы Ассура второго класса (рис 1).

Рисунок 1 - Разложение механизма на группы

Около каждой группы указываем класс, порядок и ее вид, а в скобках проставляем номера звеньев, образующих данную группу.

В результате осталось одно входное звено. Формула строения механизма имеет вид:

1(0,1)2(2,3)2(4,5)

Она означает, что к входному звену, состоящему из стойки и ведущего звена 1, присоединяется структурная группа второго класса, второго порядка, состоящая из звеньев 2, 3, а затем к ней присоединяется структурная группа второго класса, второго порядка, состоящая из звеньев 4, 5. По классификации Ассура механизм принадлежит к механизмам второго класса.

    1. Строим кинематическую схему механизма.

Для этого определяем масштаб длин, задавшись длиной отрезка (О1А)=50мм:

где l-масштаб длин, м/мм;

lO1A-длина звена ОА, м;

(ОА)-длина звена ОА на схеме механизма, мм.

l=0.11/50=0.0022 м/мм.

Тогда длины остальных отрезков будут равны:

(АВ)=lАB/l =0.4/0.0022=181,9 мм;

(АС)=lАC/l=0.088/0.0022=40 мм;

(СD)=lCD/l=0.050/0.0022=113.6 мм;

(AS2)=lAS2/l=0.15/0.0022=68.1 мм;

(CS4)=lCS4/l=0.12/0.0022=54.5 мм;

По полученным размерам строим кинематическую схему механизма и производим разметку траекторий точек для 12 положений входного звена.

1.3 Строим план скоростей механизма.

Угловая скорость звена 1 будет равна:

где n-частота вращения кривошипа, n=330 об/мин;

1- угловая скорость звена 1, рад/с.

VА=1 lО1 А

VА=34.540.11= 3.8 м/

План скоростей строим в масштабе v , который определяем:

где (ра)-величина скорости точки А на плане скоростей, мм.

Пусть (ра)=50мм. Тогда:
