- •Почему передача электрической энергии на расстояние, ее дробление на части с целью распределения потребителям не могут осуществляться без многократной трансформации напряжения?
- •Почему суммарная мощность всех трансформаторов в энергетической системе в среднем в 6–8 раз превышает суммарную мощность генераторов?
- •Почему магнитопроводы выполняют из магнитных материалов?
- •Почему магнитопровод собирается из отдельных изолированных друг от друга листов?
- •Как соотносятся к друг другу (какое больше/меньше) сечения стержня и ярма в стержневом и броневом трансформаторе и почему?
- •Для чего и в каких случаях применяются бронестержневые магнитопроводы?
- •Почему в высоковольтных трансформаторах с концентрическими обмотками обмотка нн располагается ближе к стержню?
- •Для чего в каких обмотках делается перекладка (транспозиция) проводов?
- •В каких случаях применяют сухие, а в каких масляные трансформаторы?
- •Что произойдет при включении трансформатора в сеть постоянного тока?
- •В чем принцип действия трансформатора?
- •Что такое коэффициент трансформации трансформатора и как его определить по известным а) эдс б) числам витков в) номинальным напряжениям г) номинальным токам?
- •Для чего применяют комплексную запись уравнений трансформатора?
- •Для чего вторичную обмотку трансформатора приводят к первичной?
- •Что такое простейший трансформатор?
- •Как влияет форма кривой подводимого напряжения на величину потерь в стали трансформатора?
- •Что такое режим холостого хода трансформатора?
- •Из чего состоят потери хх, и какая составляющая наибольшая?
- •Какие две главные особенности имеет векторная диаграмма простейшего трансформатора?
- •Зависит ли от нагрузки вектор намагничивающего тока у простейшего и реального трансформатора?
- •31.Зависит ли от нагрузки вектор основного потока у простейшего и реального трансформатора?
- •32.Что такое изменение напряжения трансформатора?
- •33.Что такое кпд трансформатора?
- •34.Квадрату каких величин приблизительно пропорциональны потери в стали трансформатора?
- •В чем аналогия и различие в действии потока нулевой последовательности и в действии третьей гармоники основного потока?
- •Почему при отсутствии токов нулевой последовательности необходимость разложения токов и напряжений на симметричные составляющие отпадает?
- •Вызывает ли несимметричная нагрузка значительное искажения симметрии фазных и линейных напряжений при отсутствии тока нулевой последовательности и почему?
- •При каком соединении и какой обмотки обычно возникают токи нулевой последовательности?
- •При каком соединении или система фазных эдс и напряжений сильнее искажается и почему?
- •При каких трех условиях (упрощениях) производится анализ несимметричных режимов трансформатора?
- •Как будут нагружены (недогрузка, перегрузка) при емкостной нагрузке два параллельно включенных трансформатора при разных коэффициентах трансформации?
- •Почему при неравенстве коэффициентов трансформации двух параллельных трансформаторов следует предпочесть, чтобы трансформатор меньшей мощности имел больший коэффициент трансформации?
- •75. Для чего в трансформаторе применяется емкостная защита?
- •76. Какие применяют три основных способа охлаждения трансформатора?
- •77. Что такое автотрансформатор?
- •Для чего применяют автотрансформатор?
- •80. Чем отличается режим XX автотрансформатора от соответствующего режима обычного трансформатора?
- •86)Почему магнитопроводы трансформаторов изготавливают из магнитных материалов и почему их собирают из тонких листов, а не делают сплошными?
- •87) Почему изменяется вторичное напряжение при нагрузке
- •89) Почему мал ток хх трансформатора?
- •90) Почему автотрансформатор по габаритам, массе и стоимости меньше двухобмоточного трансформатора при одинаковой мощности?
- •91) Как влияет на кпд трансформатора увеличение коэффициента мощности потребителей?
-
При каких трех условиях (упрощениях) производится анализ несимметричных режимов трансформатора?
При анализе несимметричных режимов работы трансформатора будем предполагать, что трансформатор имеет симметричное устройство, т. е. все три фазы одинаковы в магнитном и электрическом отношении.(3-х фазная система симметрична фазы отстают друг от друга на угол 1200 , нагрузка одинаковая); Система линейная (отсутствие насыщения магнитной системы); пренебрежение токами намагничивания трансформатора.
-
По каким причинам необходима параллельная работа трансформаторов?
Обычно на подстанциях используют 2,3 и более параллельно работающих трансформаторов по следующим причинам:
-
Обеспечение резервирвоаниявслучае аварии или ремонта.
-
Уменьшение потерь энергии в периоды малых нагрузок путем отключения части трансформаторов.
-
Какие три условия необходимо соблюдать при подключении двух трансформаторов на параллельную работу?
-
Трансформаторы имеют одинаковые группу соединения обмоток
-
Трансформаторы имеют равные первичные и вторичные номинальные напряжения (коэффициент трансформации)
-
Трансформаторы имеют равные напряжения КЗ.
-
Будут ли протекать уравнительные токи, если два трансформатора с одинаковой группой соединения обмоток и равными коэффициентами трансформации подключить на параллельную работу на холостом ходу?
Будут протекать. Пусть, например, у двух однофазных трансформаторов первичные и вторичные напряжения не равны поэтому . В замкнутом контуре вторичных обмоток, действует разность этих э.д.с. и возникает уравнительный ток. Падение напряжения, вызываемые уравнительными токами в обмотках трансформаторов, выравнивют вторичные напряжения обмоток.
-
В чем опасность возникновения уравнительных токов?
Этот ток, складываясь с током нагрузки, вызывает неравномерное распределение нагрузки, а также дополнительные потери и нагрев трансформаторов. При большой разнице ЭДС ток может быть опасным для трансформаторов.
-
Как будут нагружены (недогрузка, перегрузка) при индуктивной нагрузке два параллельно включенных трансформатора при разных коэффициентах трансформации?
При этом первый трансформатор перегружен, а второй недогружен.
-
Как будут нагружены (недогрузка, перегрузка) при емкостной нагрузке два параллельно включенных трансформатора при разных коэффициентах трансформации?
Оба трансформатора перегружены .
-
Почему при неравенстве коэффициентов трансформации двух параллельных трансформаторов следует предпочесть, чтобы трансформатор меньшей мощности имел больший коэффициент трансформации?
Если uk% не равны, то при повышении нагрузки номинальной мощности прежде всего достигает трансформатор с меньшим uk%. Другие трансформаторы при этом будут не догружены, и в то же время дальнейшее увеличение общей нагрузки недопустимо, так как первый трансформатор будет перегружаться. Установленная мощность трансформаторов останется недоиспользованной.
63.Из-за чего возникает уравнительный ток в параллельных трансформаторах с разной группой соединения обмоток?
-В случае,когда коэффициенты трансформации не одинаковы, между вторичными обмотками трансформаторов будет циркулировать уравнительный ток, который даже при небольшой разнице в коэффициентах трансформации может привести к опасному перегреву. - Если группы соединения различны, то между соответствующими векторами вторичных напряжений трансформаторов, включаемых параллельно, образуется сдвиг фаз. Он повлечет за собой разность напряжений. А так как в одной и той же точке одновременно не могут существовать разные напряжения, то для их выравнивания между трансформаторами возникнет уравнительный ток. При самом малом из возможных сдвигов (при разных группах соединения) – сдвиге в 30° – уравнительный ток примерно в 5 раз превышает номинальный ток трансформатора. При самом большом сдвиге – в 180° – в 20 раз.
64.Как соотносятся коэффициенты нагрузки параллельно работающих трансформаторов с их напряжениями короткого замыкания?
Кнг1: Кнг2: Кнг3 = : :
65.Параллельно работающий трансформатор с какой (меньшей, большей) величиной напряжения кз перегружается больше всего?
При различных значениях Uk, трансформатор с меньшим Ukперезагружается ,имитируя работу всей подстанции.
66.Какие две главные группы явлений различают при исследовании переходных режимов трансформатора?
Явления сверхтоков и явления перенапряжений.
67.Когда возникают переходные режимы трансформатора?
При всяком изменении напряжения, частоты , нагрузки и тд. Происходит переход от одного установившегося состояния к другому.
68.В каких двух основных случаях возникают сверхтоки?
При включении трансформатора в сеть, а так же при КЗ.
69.Какие условия включения трансформатора наиболее благоприятны?
Наиболее благоприятные условия включения имеют место при ψ0 = и Фост =0, т.е. в трансформаторе сразу установится поток, соответствующий установившемуся режиму.
70.Какие условия включения трансформатора наименее благоприятны?
Наименее благоприятные условия включения при ψ0 =0, т.е. когда U1=0.
В этом случае поток будет равен Ф 2Фm.
71. Почему намагничивающий ток в момент включения трансформатора может превышать номинальный в несколько раз?

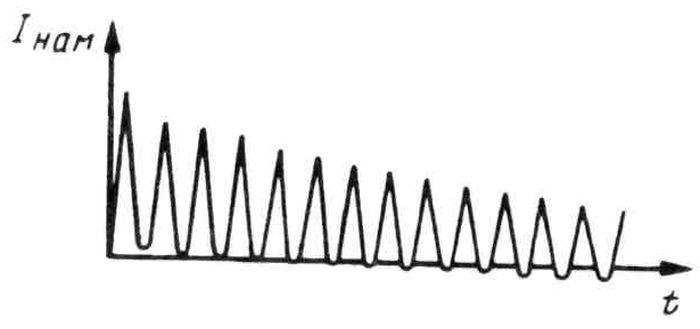

При включении силовых трансформаторов под напряжение, возникает резкий бросок тока намагничивания, имеющий затухающий характер (рис. 16.24). Максимальное значение этого тока в несколько раз превосходит значение номинального тока трансформатора.
Рис. 16.24. характер изменения намагничивающегося тока во времени.
72. Каковы наименее благоприятные условия для внезапного кз трансформатора?
Наиболее неблагоприятные условия КЗ могут быть в момент, когда мгновенное значение первичного напряжения равно нулю (). На рис. 4.2 построена кривая тока КЗ, для этого условия.
– мгновенный ток КЗ;
–установившейся ток;
– ток переходного процесса.
73. Как по известному напряжению кз определить установившийся ток короткого замыкания?
Установившийся ток КЗ , считая трансформатор ненасыщенным, находим, используя относительные единицы, из соотношения
где действующее значение установившегося тока КЗ;
напряжение КЗ.
74. Каковы причины перенапряжений в трансформаторе?
В зависимости от причин, их порождающих, перенапряжения разделяются на два вида: внутренние и внешние.
Внутренние перенапряжение возникает либо в процессе коммутационных операций, например отключения или включения трансформатора, либо в результате аварийных процессов (КЗ, дуговое замыкание на землю или др.).
Внешние (атмосферные) перенапряжения обусловлены атмосферными разрядами: либо прямыми ударами молний в провода или опоры линий электропередач, либо грозовыми разрядами, индуцирующими в проводах линии электромагнитные волны высокого напряжения.
