21.1. Инструменты, оборудование для исправления дефектов в обсадной колонне

Трубные печати пк

Предназначены для определения положения инструмента или оборудо­вания в колонне н.к. труб.

Представляют собой корпус 1, залитый свинцом 3. Для предотвраще­ния отделения и проворота свинца предусмотрены внутренняя расточка в корпусе и штифт 2.

Спускают печати на штангах или тросе с механическим яссом. Удар печатью об оставленный предмет производится только один раз. После каждой операции торцевая поверхность печати должна восстанавливаться.

Типоразмер	Диаметр и толщина стенки н.к. труб, мм	Длина, мм	Масса, кг
ПК- 60/50 ПК-73/59 ПК-73/62 ПК-89/73 ПК-89/76	60x5 73x7 73x5,5 89x8 89x6,5	155 160 161 166 168	1,3 1,7 1,9 2,4 2,7

П рисоединительная резьба-Ш16, диаметр бурта для захвата ловильным инструментом -35 мм (30мм для ПК-60/50).

Преимущества -простая конструкция.

Недостаток - необходимость расплавления свинца при восстановлении.

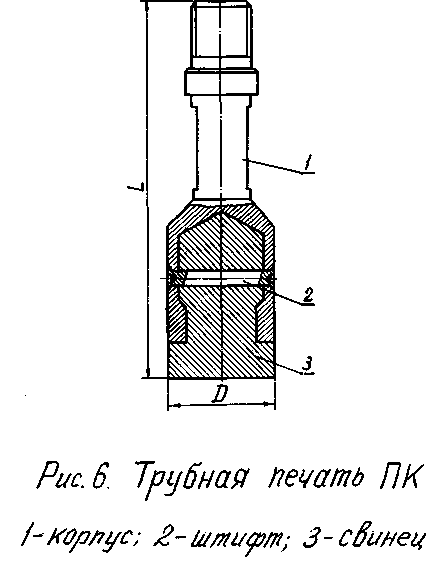

Рис.1 Трубная печать ПК

1 – корпус; 2 – штифт; 3 - свинец

Универсальные печати пу 2

Предназначены для определения по оттиску, полученному на алюминиевой оболочке печати, положения верхнего конца объектов, оставшихся в скважине вследствие аварий.

Включают корпус с деталями для получения оттиска предметов и за­жимное устройство на нижнюю часть корпуса 2 надет резиновый стакан 8 и прикреплён четырьмя винтами 7. На резиновый стакан надета алюминиевая облочка 6,"перья" которой загнуты на кольцевой заплечник корпуса. На средней части корпуса установлен направляющий винт 4,нажимная втулка 5 и нажимные гайки 3, которые образуют зажимное устройство для закрепле­ния алюминиевой оболочки. На верхнюю часть корпуса навинчивается пере­водник 1 с замковой резьбой бурильных труб.

Печать в собранном виде медленно опускают в скважину на трубах. При необходимости производят промывку и печать устанавливают на верх­ний конец объекта. Нагрузка для получения отпечатка не должна превы­шать 2 тонн.

Техническая характеристика универсальных печатей

Типоразмер печати	Условный. диаметр колонны обсадных, и насосно-компрес-сор­ных труб, мм	Наибольшая рабочая нагрузка для получения отпе­чатка, тс	Основные размеры, мм		Масса, кг
			диаметр D	длина L
ПУ2-102	102*		75; 84	295	4,5
ПУ2-146	140-146	20(2)	106; 112; 118	360	10
ПУ2-168	168		125; 131; 137; 141	430	18

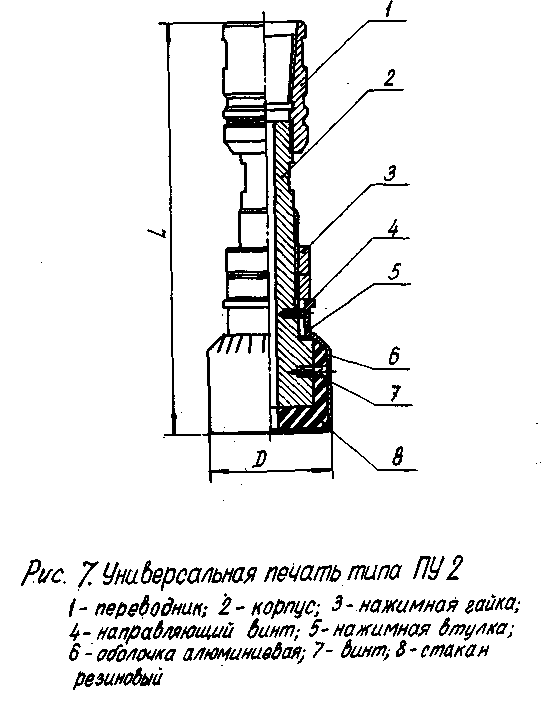

Рис. 2.Универсальная печать типа ПУ 2

1-переводник; 2-корпус; 3- нажимная гайка; 4-направляющий винт; 5-нажимная втулка; 6- оболочка алюминиевая; 7-винт; 8- стакан резиновый
