Міністерство освіти і науки України

Державний вищий навчальний заклад І – ІІ рівнів акредитації

ЧЕРНІВЕЦЬКИЙ ТРАНСПОРТНИЙ КОЛЕДЖ

ЗВІТ ПРО ВИКОНАННЯ ЛАБОРАТОРНИХ РОБІТ

З ФІЗИКИ

студента __________ групи

________________________

________________________

________________________

2014-2015 н. р.

ЛАБОРАТОРНА РОБОТА № 1

ВИМІРЮВАННЯ РОЗМІРІВ ТІЛА

Мета роботи: навчитися виконувати вимірювання та користуватися вимірювальними приладами.

Прилади та матеріали: лінійка, штангенциркуль, мікрометр, кулька.

Хід роботи:

1. Виміряйте діаметр кульки за допомогою лінійки. Результат запишіть в таблицю. Проведіть вимірювання тричі.

2. Виміряйте діаметр кульки за допомогою штангенциркуля. Результат запишіть в таблицю. Проведіть вимірювання тричі.

3. Виміряйте діаметр кульки за допомогою мікрометра. Результат запишіть в таблицю. Проведіть вимірювання тричі.

№	d, мм	r, мм	V, м3	dсер, мм	rсер, мм	Vсер, м3
лінійка
1
2
3
штангенциркуль
1
2
3
мікрометр
1
2
3

4. Знайдіть об’єм кульки за формулою .

5. Знайдіть середні значення: .

6. Знайдіть абсолютну похибку вимірювань: .

7. Знайдіть середню абсолютну похибку .

8. Знайдіть відносну похибку .

ЛАБОРАТОРНА РОБОТА № 2 Вимірювання прискорення тіла під час рівноприскоренного руху

Мета роботи: обчислити прискорення, з яким скочується кулька по похилому жолобу.

Прилади і матеріали: вимірювальна стрічка; секундомір; жолоб; стальна кулька; штатив з муфтою та лапкою; металевий циліндр.

Теоретичні відомості:

Робота зводиться до вимірювання величини переміщення s за відомий час t. Оскільки при рівноприскореному русі (початкова швидкість тіла дорівнює нулю), то, вимірявши s і t, можна знайти прискорення кульки: .

Хід роботи:

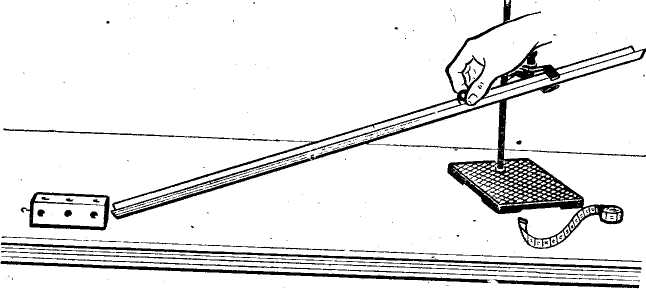

1. Закріпіть жолоб за допомогою штатива в похилому положенні під невеликим кутом до горизонту. Біля нижнього кінця жолоба покладіть у нього металевий циліндр.

2. Пустіть по жолобу сталеву кульку одночасно включивши секундомір, і виключить його в момент дотику кульки до циліндра.

3. Визначте час руху кульки t і запишіть в таблицю.

4. Виміряти вимірювальною стрічкою шлях s, пройдений кулькою за час t. Не змінюючи нахилу жолоба, повторити дослід п’ять разів і визначити середнє значення шляху

5. Обчислити середнє значення модуля прискорення:

6. Результати вимірювань і обчислень записати в таблицю:

Номер досліду	s, м	sс, м	t, с	ас, м/с2
1
2
3

Висновок:

ЛАБОРАТОРНА РОБОТА № 3 Вимірювання жорсткості пружини

Мета роботи: визначити жорсткість пружини навчального динамометра на основі вимірювань видовження пружини для різних значень сили тяжіння , яка зрівноважує силу пружності , на основі закону Гука: .

Обладнання: штатив з муфтами і лапкою, спіральна пружина, набір тягарців, лінійка з міліметровими поділками або смужка міліметрового паперу.

Х ід роботи.

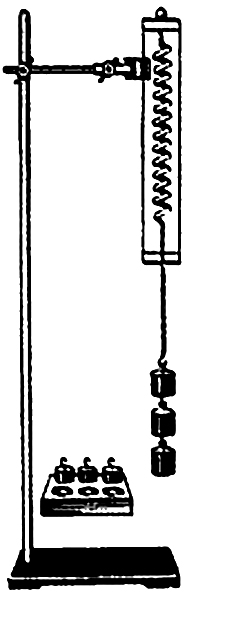

1. Закріпити на штативі динамометр (мал.).

2. Поряд зі шкалою динамометра чи за нею встановити і закріпити лінійку з міліметровими поділками або, що одне й те саме, на шкалі динамометра закріпити міліметровий папір.

3. Відмітити початкове положення стрілки динамометра.

4. Підвісити до пружини динамометра тягарець відомої маси m і виміряти викликане ним видовження пружини x.

5. До першого тягарця додати другий, третій тощо тягарці, записуючи щоразу видовження пружини x.

6. За даними вимірювань обчислити жорсткість пружини за формулою .

7. Результати вимірювань і обчислень записати в таблицю:

Номер досліду	m, кг	mg, Н	|x|, м	k
1
2
3

8. За результатами вимірювань побудувати графік залежності сили пружності від видовження і, користуючись ним, визначити середнє значення жорсткості пружини k.

Лабораторна робота № 4

„Вивчення закону збереження механічної енергії”.

Мета роботи: порівняти, зміну потенціальної енергії тіла під час його падіння із зміною потенціальної енергії пружини, до якої прикріплено це тіло.

Прилади і матеріали: динамометр, жорсткість пружини якого дорівнює 40 Н/м; лінійка вимірювальна; тягарець масою 0,100 кг; фіксатор; штатив з муфтою і лапкою.

Хід роботи:

1. Тягарець міцно закріпіть на гачку динамометра.

2. Підніміть тягарець рукою, розвантажуючи пружину, і встановіть фіксатор унизу біля скоби.

3. Відпустіть тягарець. Падаючи тягарець розтягне пружину. Зніміть тягарець і за положенням фіксатора виміряйте лінійкою максимальне видовження x пружини.

4. Повторіть дослід п‘ять разів. Обчисліть x_c=h_c.

5. Обчисліть E_1c=mgh_c і .

6. Результати досліду запишіть в таблицю.

Номер досліду	x	xc	E1c	E2c	E1c/ E2c
1.
2.
3.
4.
5.

7. Порівняйте відношення з одиницею, тобто знайдіть величину і зробіть висновок.

Лабораторна робота № 5 Вивчення ізотермічного процесу

Мета: перевірити дослідним шляхом закон Бойля-Маріотта.

Обладнання: скляний циліндр з водою висотою 40-50 см; скляна трубка завдовжки 50 см, закрита (запаяна) з одного кінця; барометр; вимірна лінійка з ціною поділки 1 мм; штатив.

Теорія:

Закон Бойля-Маріотта встановлює співвідношення між тиском і об’ємом даної маси газу за сталої температури:

, або .

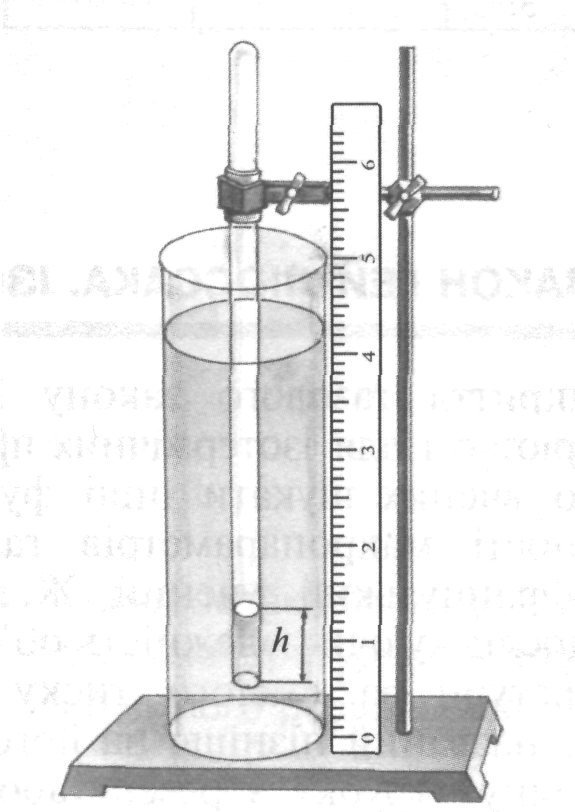

Якщо в циліндр з водою опустити відкритим кінцем закриту з одного боку скляну трубку, то повітря в ній перебуватиме під тиском:

,

де р₀ – атмосферний тиск (у мм рт. ст.), h – різниця рівнів води у циліндрі і в трубці (виміряна у мм).

Він змінюватиметься залежно від глибини занурення трубки у воду.

Об’єм стовпчика повітря в трубці дорівнює V=Sl, де S – площа поперечного перерізу трубки, l – довжина стовпчика повітря в ній. Він також залежить від глибини занурення трубки у воду.

Оскільки площа поперечного перерізу трубки S залишається незмінною, об’єм V можна обчислити і умовних одиницях довжини l.

Хід роботи:

1. Занурте скляну трубку у воду відкритим кінцем на максимальну глибину. Виміряйте в ній довжину стовпчика повітря l і різницю рівнів h.

2. Виміряйте за допомогою барометра атмосферний тиск (у мм рт. ст.) і обчисліть значення тиску р, під яким перебуває повітря в трубці.

3. Дані занесіть до таблиці і проведіть інші необхідні обчислення.

   № досл.	p0,мм рт. ст.	h,мм	, мм рт. ст.	V(l),мм	pV
   1.
   2.
   3.

4. Повторіть дослід для іншої глибини занурення трубки, занесіть дані до таблиці і зробіть необхідні обчислення.

5. Порівняйте одержані результати і зробіть висновок.
