Технологическая карта
Область применения
Технологическая карта разработана на монтаж фундаментов.
Картой охватываются следующие виды работ:
Монтаж сборных ленточных железобетонных подушек и блоков.
Устройство монолитных участков.
6.1.1. Выбор метода производства работ
Р
асчет

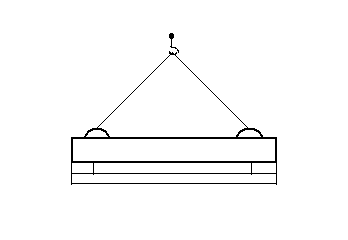

и подбор двухветвевого стропа:
ФБС
12.6.6. масса 960 кг
Принимаю длину ветви стропа 2м.
1. Определяю проекцию ветви стропа
l/
=
2. Определяю проекцию ветви стропа
Нстр.=
3. Определяю угол отклонения ветви стропа от вертикали
Cosα ≥ 0,707
Cosα
=
≥
0,707 – условие выполняется
4. Определяю фактическое усилие в ветви стропа
5. Определяю разрывное усилие
Rтр.=N∙kз = 520,61∙8 = 4164,88 кгс
Принимаю канат типа ЛК-Р конструкции 6×19, d=11мм, разрывное усилие 6415 кгс.
Маркировочная группа 160 кгс.
Выбор стрелового крана

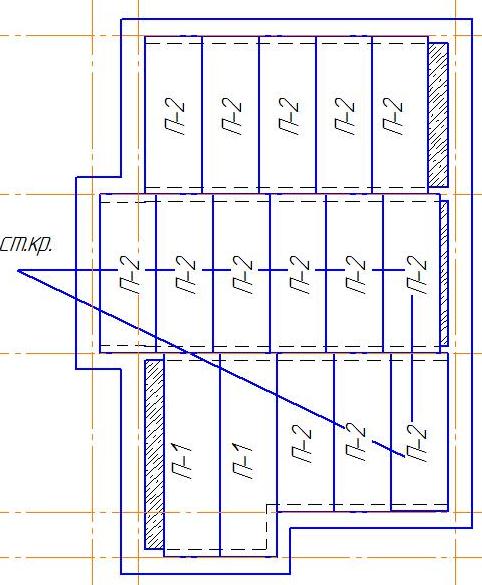

Горизонтальная схема
Вертикальная схема
1. Определяю требуемую грузоподъёмность
Qтреб.=Gэл.+Gосн.=2500 +75=2575 кг
2. Определяю требуемую высоту подъёма крюка
Нкрюка=ho+hз+hэ+hстр.=6,5+0,5+0,22+3,31=10,53 м
3. Определяю требуемую высоту подъёма стрелы
Нстрелы = Нкрюка+hпол.=10,53+1,5 =12,03 м
4. Определяю проекцию стрелы
5. Определяю требуемый вылет стрелы
6. Определяю требуемую длину стрелы
Принимаю кран марки МКТ -40 :
Вылет минимальный – 4,5м
Вылет максимальный – 16 м
Длина стрелы с гуськом -25 м
Высота подъёма крюка – 25,5 м
Грузоподъёмность – 2,4-24 т
6.1.2. Определение объемов работ.
Ведомость объёмов работ
№ п/п |
Наименование работ |
Ед. изм. |
Эскиз (обоснование) |
Формула подсчёта |
Количество |
1 |
Устройство фундаментных подушек |
шт |
См. спецификацию |
|
49 |
2 |
Укладка фундаментных блоков |
шт |
См. спецификацию |
|
98 |
3 |
Устройство монолитных участков |
м3 |
|
Vб
|
1,71 |
6.1.3. Определение затрат труда.
Калькуляция трудозатрат и машинного времени.
№ п/п |
Наименование работ |
Шифр ГЭСН |
Ед. изм. |
Количество |
Затраты труда |
машины |
||||
на ед. |
ч/час |
ч/дн |
на ед. |
м/час |
м/см |
|||||
1 |
Установка фундаментов массой до 0,5 т |
07-05-001-1 |
100 шт. |
0,36 |
52,84 |
19,02 |
2,37 |
2,63 |
0,95 |
0,11 |
2 |
Установка фундаментов массой до 1 т |
07-05-001-2 |
100 шт. |
1,11 |
74,15 |
82,3 |
10,28 |
3,92 |
4,35 |
0,54 |
3 |
Устройство монолитных участков |
06-01-024-1 |
100м3 |
0,017 |
358,02 |
6,08 |
0,76 |
1,53 |
0,026 |
0,003 |
|
Итого: |
|
|
|
|
|
13,41 |
|
|
|
4 |
Прочие работы |
|
10% |
|
|
|
1,34 |
|
|
|
|
Всего: |
|
|
|
|
|
14,75 |
|
|
|
График производства работ
№ п/п |
Наименование работ |
Ед. изм |
V- работ |
Затраты |
Маш. Мех-мы |
Т дни |
К см |
N чел |
П % |
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
Qн ч/дн |
Qф ч/дн |
Марка
|
Колич |
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
|
|
|||||||||||||||||||||||||||||||||||
1. |
Установка фундаментов |
100 шт.
|
1,47 |
12,65 |
12 |
МКТ 40 |
1 |
3 |
1 |
4 |
105 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
2. |
Устройство монолитных участков |
100м3 |
0,017 |
0,76 |
0,75 |
|
|
0,25 |
1 |
3 |
101 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||||||
3. |
Прочие работы |
|
|
1,34 |
1,34 |
|
|
3 |
1 |
1 |
100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||||
