Лабораторная работа №1 Описание оборудования, инструкция пользования типовой измерительной аппаратурой и практика работы с ней.

1.Цель работы.

Целью работы является изучение оборудования лаборатории и получение практических навыков работы с измерительной аппаратурой, используемой при проведении лабораторных работ.

2. Оборудование лаборатории

Для проведения лабораторных работ используется два типа стендов.

2.1. Стенд №1

Стенд № I предназначен для выполнения лабораторных работ, в электрических цепях которых могут протекать значительные токи (до 4 А). Стенд питается от источника трехфазного напряжения 220/127 В. На стенде выполняются лабораторные работы № 2,3,4,5,6,7.

Лицевая панель стенда показана на рис.1. На ней изображено несколько функциональных блоков. Блок 1 содержит источник питания. В нем расположены гнезда предохранителей, сигнальные лампочки, клеммы трехфазного напряжения А, В, С, клемма нулевого провода 0, пакетный выключатель и две розетки на 127 и 220В.

В блоке 3 находится трехфазный трансформатор 220/36 В, используемый в работах, где необходимо пониженное напряжение.

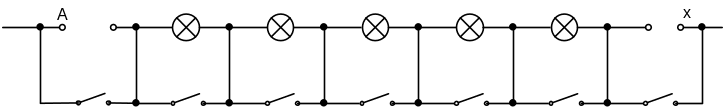

Блок 4 представляет собой трехфазную нагрузку, состоящую из ламп накаливания. Параллельно каждой лампе подсоединен выключатель, что позволяет менять величину нагрузки каждой фазы. Входные клеммы А, В, С и выходные клеммы X, Y, Z также соединены параллельно с выключателями, что позволяет измерять токи в нагрузке. Схема соединения в каждой фазе показана на рис.2

Рис.2

В блоке 5 размещены конденсаторы. Три конденсатора постоянной емкости 10, 20 и 30 мкФ и конденсатор, емкость которого можно менять ступенями.

В блоке 6 размещены резисторы с постоянными значениями сопротивлений .

Рис.1

Рис.3

2.2 Стенд № 2

Стенд №2 предназначен для проведения лабораторных работ, в которых используются маломощные элементы, и питание схем которых требует регулируемого источника повышенных частот.

Лицевая панель стенда показана на рис.3. В левой части стенда расположены блоки электронного коммутатора, генератора сигналов и генератора трехфазных напряжений. В центре стенда помещена коммутационная панель. Сплошные линии показывают соединения гнезд. Вставляя в гнезда различные элементы (резисторы, конденсаторы, индуктивности, операционные усилители и т.п.) можно скоммутировать желаемую электрическую цепь.

В нижней части стенда расположены источники с различными напряжениями, используемые для питания схем, в том числе и с электронными элементами. Здесь же расположен выключатель, подающий напряжение на стенд.

3. Измерительная аппаратура и практика работы с ней

Для проведения работ в лаборатории имеется 2 стенда. Один питается от источника с частотой 50 Гц (низкочастотный) и другой от генератора с переменной частотой 200 000 Гц (высокочастотный), поэтому для измерения величин, характеризующих режим работы электрической цепи применятся 2 типа приборов. Стрелочные электроизмерительные приборы электромагнитной системы и электронные измерительные приборы.
