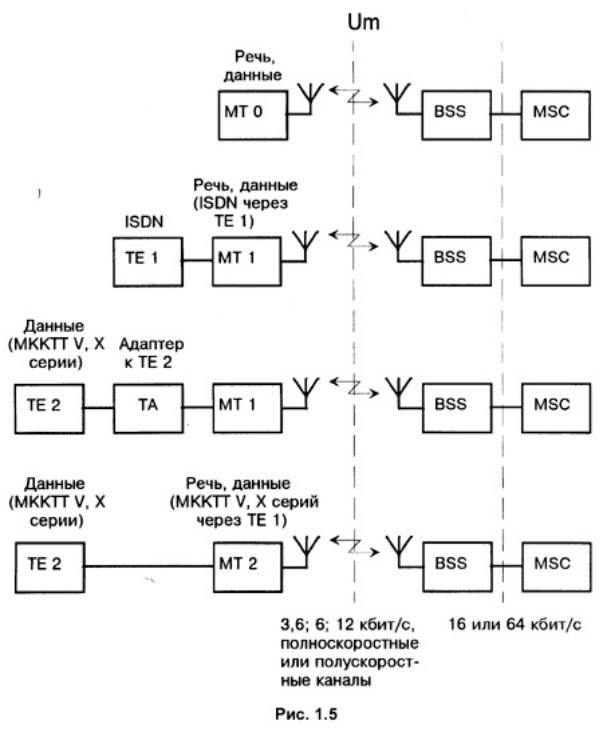

1. Структурная схема передатчика gsm
2. Структурная схема приемника gsm
3. Сравнительная характеристика lte и WiMax
Система LTE была разработана для того, чтобы предоставить пользователям доступ к всевозможным сервисам, а также к сети Интернет посредством протокола IP. Сеть LTE состоит из множества узлов. Все узлы сети принято делить на две категории. Узлы, относящиеся к сети радиодоступа (radio access), и узлы - опорной сети (core network). Ключевым элементом, определяющим эффективноть любой радиосети, являются алгоритмы и механизмы, используемые для передачи данных между базовой станцией (БС, в англоязычной литературе - eNodeB) и мобильными станциями (МС, в англоязычной литературе - UE). Далее рассматриваются основные характеристики сети LTE, относящиеся к сети радиодоступа.
Начнем с радиуса соты. Согласно требованиям к системе LTE, при радиусе соты в 5 км, все требования к спектральной эффективности, пропускной способности и работы с мобильными абонентами должны поддерживаться. При радиусе соты в 30 км допускается ухудшение в показателях производительности.
Для обеспечения двунаправленной передачи данных между БС и МС технологией LTE поддерживается как частотный (FDD), так и временной дуплекс (TDD). Для частотного дуплекса определено 15 парных частотных диапазонов (частоты от 800 МГц до 3.5 ГГц), а для временного - 8. При этом, ширина радиоканала может быть различной. Допустимы следующие значения: 1.4, 3, 5, 10, 15 и 20 МГц. В качестве систем множественного доступа в LTE используются OFDMA (Orthogonal Frequency-Division Multiple Access) в нисходящем канале и SC-FDMA в восходящем канале.
При использовании технологии OFDMA весь имеющийся спект разбивается на поднесущие, ортогональные друг другу. В зависимости от используемой ширины канала общее количество поднесущих может быть 72, 180, 300, 600, 900 или 1200. Каждая из поднесущих может иметь свой вид модуляции. Могут использоваться следующие модуляции: QPSK, 16QAM, 64QAM. Множественный доступ организуется за счет того, что одна часть поднесущих выделяется одному пользователю к кадре, другая часть - второму пользователю и т.д. Для более подробной информации см. описание физического уровня.
Основной плюс технологии OFDMA заключается в том, что она позволяет бороться при приеме сигнала с негативными эффектами, вызванными многолучевым распространением. Однако, этой технологии так же присущи и некоторые недостатки. Основные из них заключаеются в том, данная технология очень чувствительна к синхронизации по частоте. А также, сгенеренный OFDMA сигнал обладает высоким PAPR (Peak to Average Ratio). Это в свою очередь сказывается на том, что используемый усилитель сигнала будет работать в нелинейных участках своей характеристики. Поэтому его эффективность будет низкой, что достаточно критично для устройств с ограниченным запасом энергии (мобильных терминалов). Из-за этого в восходящем канале LTE используется другая технология множественного доступа, а именно SC-FDMA (Single Carrier Frequency Division Multiple Access). Отличие SC-FDMA от OFDMA заключается в том, что в SC-FDMA используется дополнительная обработка сигнала для снижения PAPR. В SC-FDMA в качестве такой дополнительной обработки сигнала используется преобразование Фурье. Так же, как и в нисходящем канале, в восходящем канале могут использоваться следующие виды модуляции: QPSK, 16QAM, 64QAM.
Стандарт LTE также поддерживает технологию передачи MIMO (Multiple Input Multiple Output), которая позволяет существенно увеличить пиковую скорость передачи данных и значение спектральной эффективности. Суть технологии MIMO заключается в том, что при передаче и приеме данных используется несколько антенн с каждой стороны. Разные антенны могут передавать одни и те же данные, в этом случае повышается надежность передачи данных, но не скорость передачи. Также разные антенны могут передавать различные потоки данных, при этом увеличивается скорость передачи данных. Максимально в нисходящем канале технологией LTE поддерживается схема 4х4. Это означает, что на передающей и приемной стороне используется по четыре антенны. В этом случае скорость передачи данных может быть увеличена до 4-х раз (в действительности чуть меньше из-за увеличения количества пилотных сигналов).
При использовании технологии MIMO и ширине канала 20 МГц максимальная скорость передачи данных может достигать 300 Мбит/с в нисходящем канале и 170 Мбит/с в восходящем.
В требованиях к LTE значения спектральной эффективности указаны как 5 бит/с/Гц для нисходящего канала и 2.5 бит/с/Гц для восходящего канала (что соответсвует скоростям передачи данных в 100 Мбит/с и 50 Мбит/с). При этом высокие показатели производительности должны поддерживаться для мобильных пользователей, перемещающихся со скоростью до 120 км/ч.
WiMAX (англ. Worldwide Interoperability for Microwave Access) — телекоммуникационная технология, разработанная с целью предоставления универсальной беспроводной связи на больших расстояниях для широкого спектра устройств (от рабочих станций и портативных компьютеров до мобильных телефонов). Основана на стандарте IEEE 802.16, который также называют Wireless MAN (WiMAX следует считать жаргонным названием, так как это не технология, а название форума, на котором Wireless MAN и был согласован).
Название «WiMAX» было создано WiMAX Forum — организацией, которая была основана в июне 2001 года с целью продвижения и развития технологии WiMAX. Форум описывает WiMAX как «основанную на стандарте технологию, предоставляющую высокоскоростной беспроводной доступ к сети, альтернативный выделенным линиям и DSL». Максимальная скорость — до 1 Гбит/сек на ячейку.
WiMAX подходит для решения следующих задач:
Соединения точек доступа Wi-Fi друг с другом и другими сегментами Интернета.
Обеспечения беспроводного широкополосного доступа как альтернативы выделенным линиям и DSL.
Предоставления высокоскоростных сервисов передачи данных и телекоммуникационных услуг.
Создания точек доступа, не привязанных к географическому положению.
Создания систем удалённого мониторинга (monitoring системы), как это имеет место в системе SCADA.
WiMAX позволяет осуществлять доступ в Интернет на высоких скоростях, с гораздо большим покрытием, чем у Wi-Fi-сетей. Это позволяет использовать технологию в качестве «магистральных каналов», продолжением которых выступают традиционные DSL- и выделенные линии, а также локальные сети. В результате подобный подход позволяет создавать масштабируемые высокоскоростные сети в рамках городов.
Проблема последней мили всегда была актуальной задачей для связистов. К настоящему времени появилось множество технологий последней мили, и перед любым оператором связи стоит задача выбора технологии, оптимально решающей задачу доставки любого вида трафика своим абонентам. Универсального решения этой задачи не существует, у каждой технологии есть своя область применения, свои преимущества и недостатки. На выбор того или иного технологического решения влияет ряд факторов, в том числе:
стратегия оператора, целевая аудитория, предлагаемые в настоящее время и планируемые к предоставлению услуги,
размер инвестиций в развитие сети и срок их окупаемости,
уже имеющаяся сетевая инфраструктура, ресурсы для её поддержания в работоспособном состоянии,
время, необходимое для запуска сети и начала оказания услуг.
У каждого из этих факторов есть свой вес, и выбор той или иной технологии принимается с учётом всех их в совокупности.
В общем виде WiMAX сети состоят из следующих основных частей: базовых и абонентских станций, а также оборудования, связывающего базовые станции между собой, с поставщиком сервисов и с Интернетом.
Для соединения базовой станции с абонентской используется высокочастотный диапазон радиоволн от 1,5 до 11 ГГц. В идеальных условиях скорость обмена данными может достигать 70 Мбит/с, при этом не требуется обеспечения прямой видимости между базовой станцией и приёмником.
Как уже говорилось выше, WiMAX применяется как для решения проблемы «последней мили», так и для предоставления доступа в сеть офисным и районным сетям[3].
Между базовыми станциями устанавливаются соединения (прямой видимости), использующие диапазон частот от 10 до 66 ГГц, скорость обмена данными может достигать 140 Мбит/c. При этом, по крайней мере одна базовая станция подключается к сети провайдера с использованием классических проводных соединений. Однако, чем большее число БС подключено к сетям провайдера, тем выше скорость передачи данных и надёжность сети в целом.
Структура сетей семейства стандартов IEEE 802.16 схожа с традиционными GSM сетями (базовые станции действуют на расстояниях до десятков километров, для их установки не обязательно строить вышки — допускается установка на крышах домов при соблюдении условия прямой видимости между станциями).
