Контрольная работа №3 вопрос №10

Напишите уравнение теплового баланса котлоагрегата, дайте характеристику его составляющих. Что называется КПД котлоагрегата?

Уравнение теплового баланса котла имеет вид [4 c.158]:

где теплота, воспринятая водой и паром в котле, может быть определена из

уравнения:

где энтальпии перегретого пара и питательной воды;

расход топлива;

расход рабочего тела.

потери теплоты соответственно с уходящими газами, от хими-

ческой неполноты сгорания топлива, от механического недожо-

га, через ограждения топки и конвективных газоходов.

В процентах от располагаемой теплоты тепловой баланс может быть записан так:

Доля теплоты, использованной в котельном агрегате (переданной воде и пару), есть коэффициент полезного действия котла брутто (так называют КПД, подсчитанный без учета затрат энергии на собственные нужды).

Таким образом,

или

Вопрос №20

Изобразите и опишите индикаторную диаграмму двухтакного ДВС.

Анализ рабочего цикла в ДВС обычно производят с помощью индикаторной диаграммы, на которой графически изображена зависимость давления в цилиндре от объема, занятого газом, или положения поршня. При работе ДВС индикаторная диаграмма записывается присоединенным к нему специальным прибором индикатором [4 c.178].

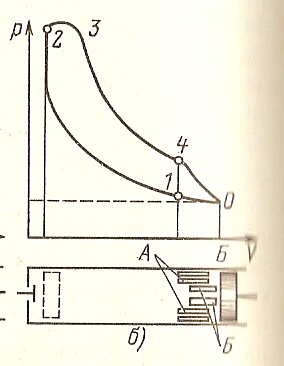

Индикаторная диаграмма двухтактного двигателя изображена на рисун-

ке 1.

Рисунок 1 – Индикаторная диаграмма двухтактного ДВС:

А – выпускное окно;

Б – продувочное окно

У двухтактного двигателя отдельным процессам соответствуют (рисунок 1): 0-1 – продувка и введение новой порции смеси + 1-2 – сжатие (1-й такт); 2-3 – сгорание + 3-4 – расширение + 4-0 – выхлоп (2-й такт). В двухтактном двигателе очистку цилиндра от остаточных газов и наполнение его свежим зарядом выполняют продувочным воздухом через шлицы, открываемые поршнем.

Вопрос №30

Чем определяется допустимая степень сжатия газа в одной ступени поршневого компрессора?

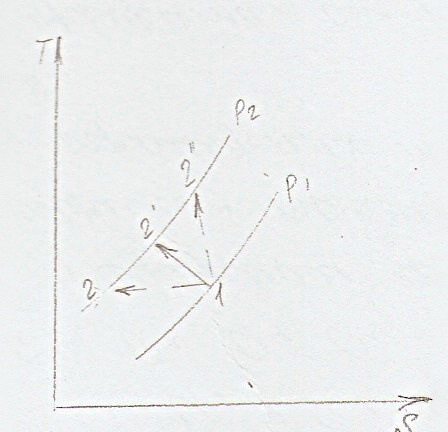

Рисунок 1 – Процесс сжатия в -диаграмме

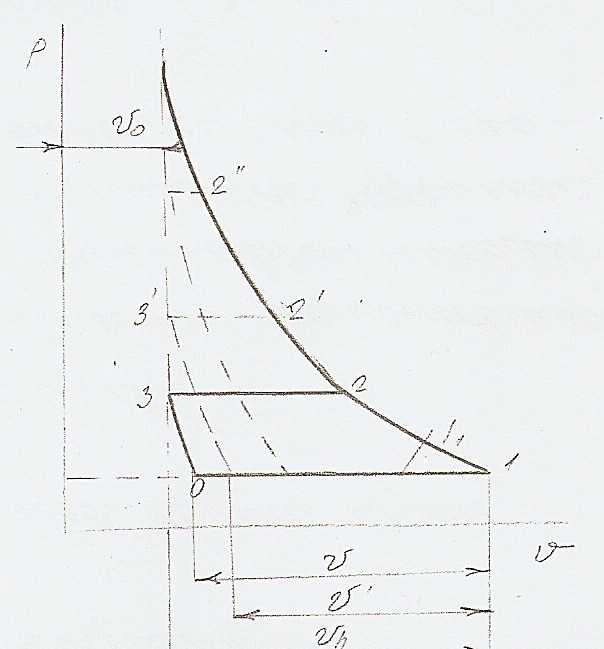

Рисунок 2 – Роль вредного воздействия пространства компрессора

Допустимая степень сжатия поршневого цилиндра одной ступени компрессора ограничена с одной стороны повышением температуры сжимаемого воздуха, затрудняющим смазку и снижающим надежность его эксплуатации, а с другой стороны уменьшением производительности компрессора. В поршневом компрессоре имеется пространство между крышкой цилиндра и поршнем в его крайнем положении, которое носит название вредного пространства. Остающийся во вредном пространстве сжатый воздух по окончании нагнетания расширяется: линия 3-0 (рисунок 2) при обратном перемещении поршня. При этом засасывание новой порции воздуха начинается лишь после того, как давление воздуха, остающегося во вредном пространстве, снизится до давления всасывания: точка 0. Таким образом, уменьшается количество газа, засасываемого в цилиндр, что понижает подачу компрессора.

Количество всасываемого воздуха определяется объемным коэффициентом компрессора, равным отношению объема засасываемого воздуха к объему, описываемому поршнем .

Как показано на рисунке 2 с повышением давления сжатия уменьшается подача компрессора, так как . В одноступенчатом поршневом компрессоре давление сжатия обычно не превышает .
