Задание на проектирование

1. Длина здания – 72 м;

2. пролет здания – 16 м;

3. высота колонны – 8,5 м;

4. шаг несущих конструкций – 4 м;

5. тип балки – клеефанерная с параллельными поясами двутаврового сечения;

6. тип колонны – клеенная прямоугольного сечения, армированная металлом;

7. район строительства – г. Воркута.

1. Конструирование и расчет клеефанерных

ПЛИТ ПОКРЫТИЯ

Конструктивное решение плиты покрытия

Принимаем номинальные размеры плиты 1,5х4м. В продольном направлении длину плиты принимаем 3960 мм. Каркас плиты выполняем из сосновых досок 2-го сорта с расчетным сопротивлением скалыванию вдоль волокон при изгибе R_ск=1,6 Мпа.

Обшивки плит принимаем из березовой фанеры марки ФСФ толщиной 10 мм. Приняв ширину листов фанеры 1525 мм, с учетом обрезки кромок, ширину плиты принимаем 1490 мм, а поверху 1460 мм, что обеспечивает необходимый зазор между плитами. Высоту ребра каркаса принимаем 220+30=250мм>l/35=400/35=120мм. Сечение 250x46 мм. Общее число продольных ребер – 4, что обеспечивает расстояние в свету между ребрами менее 50 см. Торцевые и поперечные ребра принимаем высотой 250 мм и толщиной 28 мм. Шаг поперечных ребер 1320мм. Расстояние менее 1,5 м.

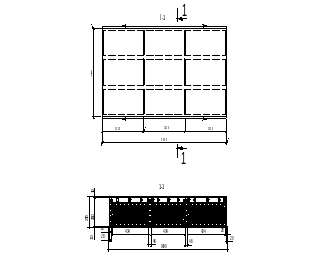

Рис.1. Конструкция плиты.

Средняя суточная температуре воздуха в январе (для Воркуты) t_ср=-20. Пароизоляция из полиэтиленовой пленки толщиной 0,2 мм. Для удержания утеплителя в проектном положении принимаем решетку из брусков 25х25мм, которые крепятся гвоздями к ребрам.

Сбор нагрузок

Задавшись размерами основных конструктивных элементов плиты можно определить их вес:

-вес продольных ребер q₂=((0,0280,253,96)2+(0,0280,253,96)2)5009,8/(41,5)=120,21Н /м²;

- вес поперечных ребер q₃=(0,0280,250,434)125009,8/(41,5)=29,77Н/м²;

общий вес ребер q_р=149,98Н/м.

• вес обшивок q_{обшивки}=20,016509,8=127,4Н/м;

• вес утеплителя q_утепл.= 0,4340,221,392009,8/41,5=364,92Н/м.

Нормативное значение снеговой нагрузки на горизонтальную проекцию покрытия определяем в соответствии с разделом 5 2. Город Воркута относится к V снеговому району s₀=3,2МПа. По приложению 3 определяем, что =1. k=0,7.

S^н= s₀ k=3,20,7=2.24 кН/м²

Сбор нагрузок на плиту Табл.1

Вид нагрузки	Нормативная нагрузка кН/м2	Коэффициент надежности по нагрузке	Расчетная нагрузка кН/м2
1.Постоянная - вес кровли - вес рёбер - вес обшивок - вес утеплителя 2.Временная - снеговая	0,15 0,15 0,127 0,365 2.24	1,3 1,1 1,1 1,2	0,195 0, 165 0,14 0,438 3,2
Итого:	3.032		4.138

Определение расчетных усилий.

Так как отношение длины плиты к ее ширине больше 2, то плита рассчитывается как однопролетная балка. Определим значения погонной нагрузки:

Расчетная длина плиты l_p=l_ - а=3,98-0,055=3,925 м.

Максимальные значения расчетных усилий:

- изгибающий момент М=((6.113.925²)/8=11.75 кНм;

• поперечная сила Q=(6.113.925)/2=11.97кН.
