16. Типы теодолитов. Геометрические условия и поверки теодолита.

Типы теодолитов: В настоящее время в нашей стране выпускаются только оптические теодолиты со стеклянными лимбами трёх типов: 1) Высокоточные (марка Т05 с точностью измерения горизонтальных углов (m_β) 0,5 с назначенной триамбуляцией 1 класса; марка Т1 с точностью измерения 1 назначенный для полигонометрии 2 класса) 2) Точные (марка Т2 с точностью измерения 2 и назначением в триамбуляции и полигонометрии 3 и 4 класса; марка Т5 с точностью измерения горизонтальных углов 5 и назначением в аналитической сети и полигонометрии 1 и 2 разряда) 3) Технические (марка Т15 с точностью теодолитного хода 15 и марка Т30 с точностью 30 предназначенных для текущих работ). По конструкции теодолиты делятся на простые и повторительные. У повторительных лимб и алидада имеют как раздельное, так и совместное вращение. У простых лимб и алидада вращается только раздельно. Повторительный теодолит с нитяным дальномером (для измерения расстояний) и буссолью (для измерения магнитных азимутов) называется тахеометр. Все технические теодолиты являются тахеометрами.

Геометрические условия и поверки теодолита: из принципа измерения горизонтальных углов вытекают основные геометрические условия, которые должны соблюдаться в теодолите: 1) Вертикальная ось прибора должна быть отвесна, т. е. перпендикулярна горизонтальной плоскости. 2) Плоскость лимба горизонтального круга должна быть горизонтальна. 3) Визирная плоскость зрительной трубы должна быть вертикальна. Визирование – это наведение зрительной трубы на обьект. Для того, чтобы выявить, соблюдаются ли эти условия, а также исправить обнаруженные нарушения, проводятся специальные поверки теодолита. Поверки теодолита это процесс по обнаружению и устранению нарушений геометрических условий теодолита. 1) Ось Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна к вертикальной оси вращения теодолита. 2) Визирная ось зрительной трубы должна быть перпендикулярна горизонтальной оси вращения. 3) Горизонтальная ось вращения зрительной трубы должна быть перпендикулярна к вертикальной оси вращения прибора. 4) Одна из нитей сетки должна быть горизонтальна, другая вертикальна. Юстировка – это устранение нарушенных геометрических условий.

17. Методика измерения горизонтальных и вертикальных углов.

Процесс измерения углов слагается из следующих операций: 1) Центрирование теодолита и сигналов. 2) Визирование на сигналы (объекты). 3) Снятие отчетов по горизонтальному кругу, и вертикальному. 4) Вычисление измеренных углов β и δ. 5) Контроль полученных результатов.

Под центрированием понимается точная установка прибора над центром геодезического пункта.

Существуют несколько способов измерения горизонтальных углов: 1) Способ приемов или независимых полуприемов. 2) Способ круговых приемов. 3) Способ повторений.

Способ приемов или независимых полуприемов: При этом способе лимб повторительного теодолита должен быть закреплен на все время измерений, а вращение алидады должно производится только в одну сторону, в зависимости от того, какие по ходу углы измеряются.

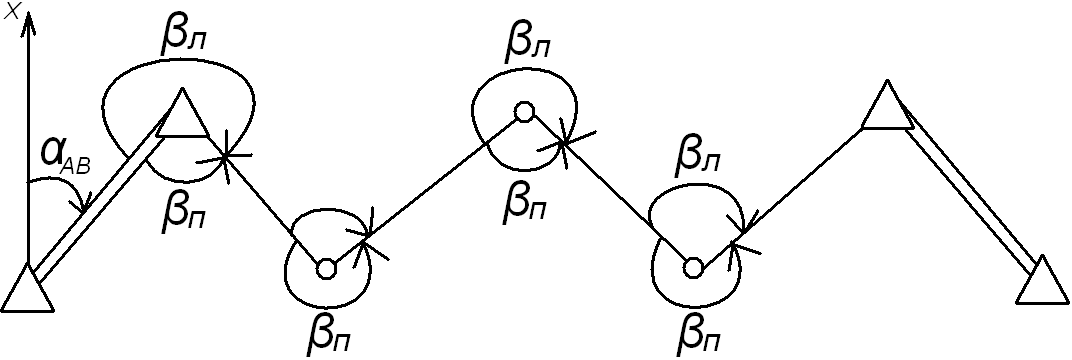

β_л – левый по ходу угол

β_п – правый по ходу угол

β_л + β_п = 360˚

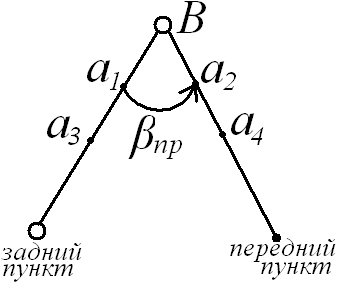

Методика измерения горизонтальных углов β правых:

П орядок действия: 1) Открепляем алидаду и визируем на задний пункт, закрепляем алидаду и снимаем отчет по горизонтальному кругу (a₁). 2) Открепляем алидаду, вращая теодолит по направлению стрелки, и визируем на передний пункт, закрепляем алидаду и снимаем отчет, получаем a₂. β₁ = a₁ – a₂. 3) Перевидми зрительную трубу через зенит. 4) Повторяем операции 1 и 2, при этом получаем отчеты a₃ и a₄ β₂ = a₃ – a₄.*Пункт 1, 2 – один полуприем КЛ; Пункт 4 – второй полуприем КП; Пункт 1 – 4 – полный прием. 5) Погрешность Δβ = |β1 – β2| ≥ 2t (t = m_β (точность инструмента)) t = 30 сек.

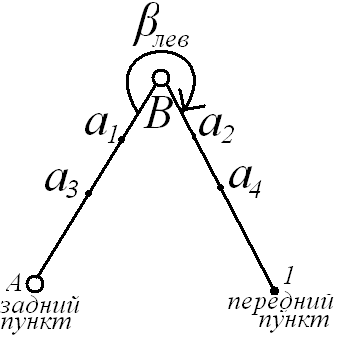

Методика измерения горизонтальных углов β левых:

П орядок действий: 1) При помощи алидады визируем на задний сигнал, фиксируем положение инструмента и берем отчет по горизонтальному кругу а₁. 2) Открываем алидаду и визируем на передний сигнал (пункт), получаем отчет а₂. β₁ = a₂ – a₁. 3) Переводим зрительную трубу через зенит. 4) Повторяем операции 1 и 2, при этом получаем отчеты a₃ и a₄ β₂ = a₄ – a₃. 5) Сравниваем значение измеренных углов: Δβ = |β1 – β2| ≥ 2t

При измерении горизонтальных углов n – приемами следует иметь в виду: 1) При переходе от одного приема к другому, лимб переставляют на угол, равный 180˚/n_{(количество приемов)} 2) Измеренное знаение угла, определяется как среднее арифметическое из n – приемов. где - это средний угол из n – приемов, - средний угол в i приеме, n – число приемов.

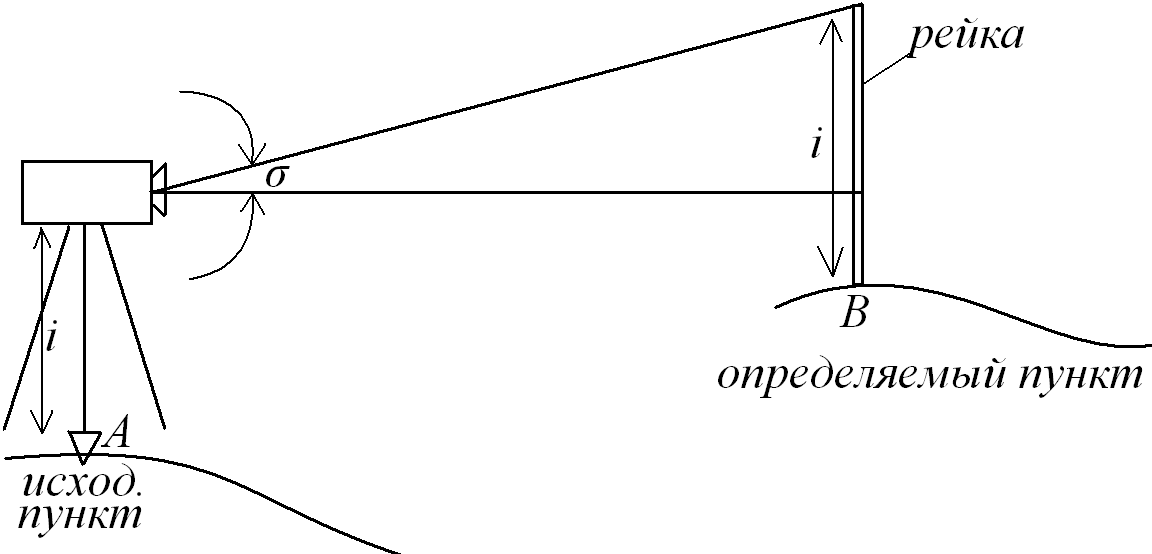

Измерение вертикальных углов: производится при помощи вертикального круга теодолита. Теодолит устанавливают на исходном пункте, приводят в рабочее положение, измеряют высоту прибора. i – высота инструмента.

Н аводим на высоту (как на рисунке) инструмента зрительную трубу; грубая наводка с закрепленными винтами Точная наводка – наводящими винтами. Отчет по вертикальному кругу снимаем по верхней шкале. Зрительная труба переводится через зенит при круге левом (КЛ) в круг правый (КП). Имеет два измерения, вычисляем угол: , в δ – вертикальный угол. Круг лево и право это отчеты по вертикальному кругу, при положении его слева и справа от зрительной трубы (ЗТ). Место нуля – это отчет по вертикальному кругу при горизонтальном положении верхней оси зрительной трубы. М₀ = 0, δ = КЛ – Μ₀, δ = Μ₀ + КП, , Μ₀ ≤ 0,2’ – это предел, если Μ₀ > 0,2, то направляют при поверкам. М0 наблюдают из наблюдений на одну и ту же точку, расположенную близко к горизонту при КЛ и КП.
